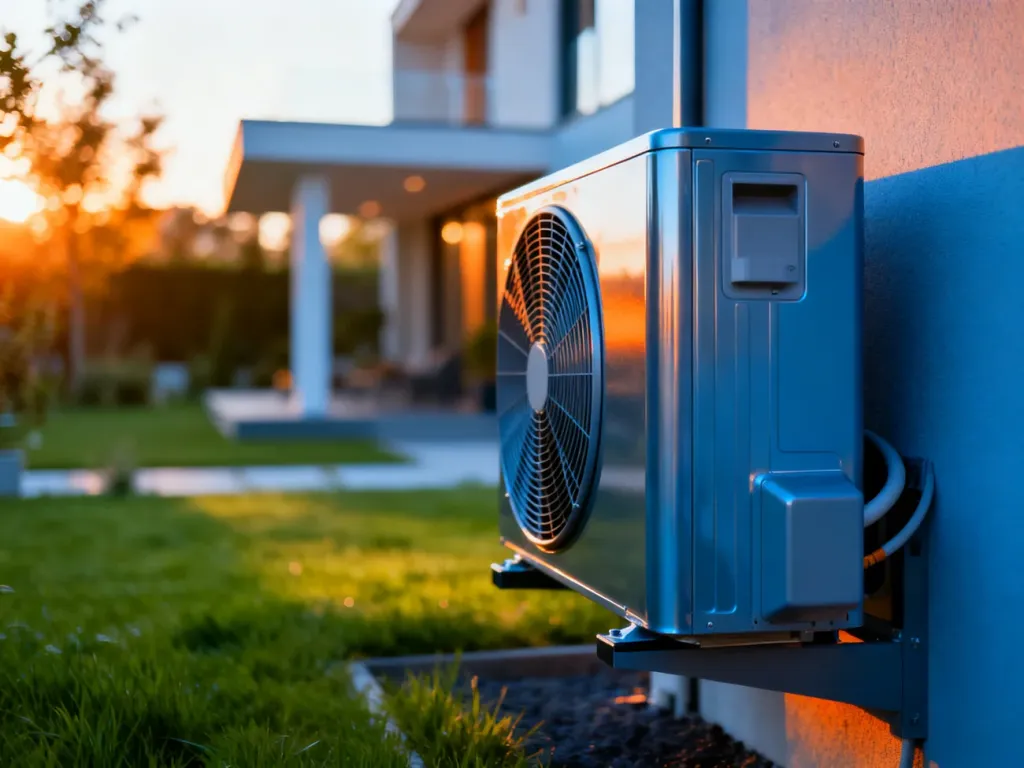

Pompa ciepła to urządzenie, które nie wytwarza ciepła przez spalanie paliwa, lecz przenosi energię z powietrza, gruntu lub wody do budynku. Do pracy potrzebuje głównie energii elektrycznej zasilającej sprężarkę, a obieg czynnika roboczego pozwala podnieść temperaturę pobranego ciepła do poziomu użytecznego dla ogrzewania.
Jak działa pompa ciepła?
Zasada działania przypomina pracę lodówki, ale przebiega w odwrotnym kierunku. Lodówka odbiera ciepło z wnętrza i oddaje je do pomieszczenia. Pompa ciepła pobiera energię cieplną z otoczenia i przekazuje ją do instalacji budynku.
Nawet zimne powietrze zawiera energię, którą można wykorzystać. Czynnik roboczy krążący w zamkniętym obiegu ma niską temperaturę wrzenia, dlatego może pobierać ciepło z chłodniejszego źródła. Następnie sprężarka podnosi jego ciśnienie i temperaturę, a skraplacz przekazuje ciepło do ogrzewania domu lub zasobnika ciepłej wody użytkowej.
W systemie występuje dolne źródło ciepła, czyli powietrze, grunt albo woda, oraz górne źródło, którym jest instalacja grzewcza budynku. Te nazwy opisują kierunek przepływu energii, a niekoniecznie położenie poszczególnych elementów.

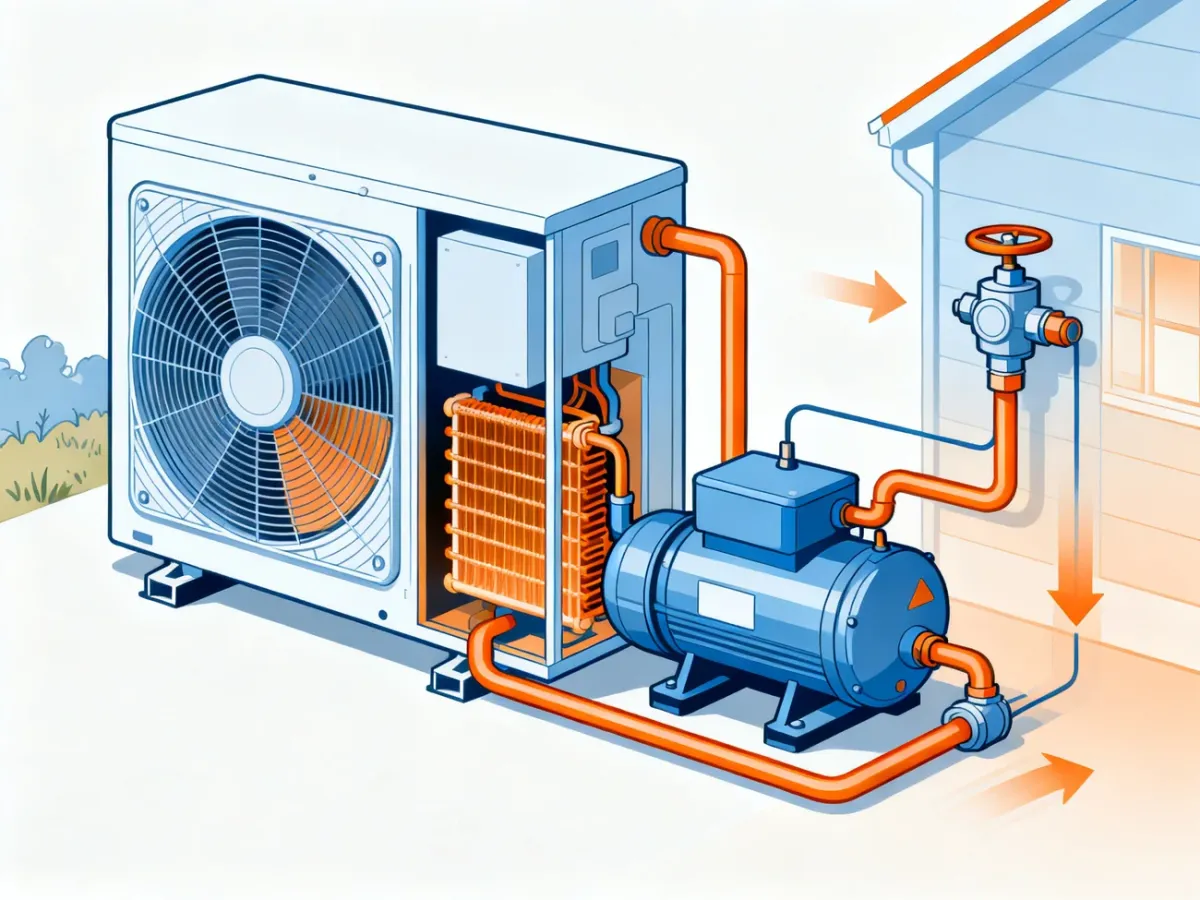

Cykl termodynamiczny w pompie ciepła
Cały proces odbywa się w obiegu zamkniętym. Czynnik roboczy przechodzi przez cztery podstawowe etapy:
- Parowanie – w parowniku czynnik pobiera ciepło z powietrza, gruntu lub wody i przechodzi ze stanu ciekłego w gazowy.
- Sprężanie – sprężarka zwiększa ciśnienie gazu, przez co rośnie także jego temperatura. To główny etap zużywający energię elektryczną.
- Skraplanie – gorący czynnik trafia do skraplacza i oddaje ciepło instalacji grzewczej. W tym czasie przechodzi ponownie w stan ciekły.
- Rozprężanie – zawór rozprężny obniża ciśnienie i temperaturę czynnika. Schłodzony czynnik wraca do parownika, a cykl zaczyna się od nowa.
Najważniejsze elementy tego obiegu to parownik, sprężarka, skraplacz i zawór rozprężny. W urządzeniach umożliwiających chłodzenie latem stosuje się także elementy pozwalające odwrócić kierunek przepływu czynnika.
Rodzaje pomp ciepła
Rodzaj pompy zależy przede wszystkim od dolnego źródła ciepła. Powietrzne urządzenia pobierają energię z powietrza zewnętrznego, gruntowe wykorzystują wymiennik umieszczony w ziemi, a wodne korzystają z wód gruntowych lub powierzchniowych.
| Typ pompy | Źródło ciepła | Montaż | Efektywność |
|---|---|---|---|
| Powietrzna | Powietrze zewnętrzne | Najprostszy, bez odwiertów | Zależna od temperatury zewnętrznej |
| Gruntowa | Grunt przez kolektor poziomy lub sondy pionowe | Bardziej złożony, wymaga wykopów albo odwiertów | Stabilna dzięki względnie stałej temperaturze gruntu |
| Wodna | Woda gruntowa lub powierzchniowa | Wymaga odpowiednich warunków wodnych i instalacji studni | Wysoka, jeśli źródło wody ma właściwe parametry |
Pompa powietrzna jest zwykle łatwiejsza do zastosowania na istniejącej działce, ponieważ nie wymaga budowy kolektora gruntowego. Jej wydajność może jednak spadać podczas silnych mrozów, gdy różnica temperatur między źródłem a instalacją grzewczą rośnie.
Pompa gruntowa zapewnia bardziej stabilne warunki pracy. Kolektor poziomy potrzebuje większej powierzchni działki, natomiast sondy pionowe wymagają profesjonalnych odwiertów. Pompa wodna może być bardzo wydajna, ale jej zastosowanie zależy od dostępu do odpowiedniego źródła wody i warunków technicznych nieruchomości.
COP i SCOP – jak ocenić efektywność?
COP to stosunek ilości ciepła przekazanego do budynku do ilości energii elektrycznej zużytej w określonych warunkach pracy. Przykładowo COP równy 4 oznacza, że urządzenie przekazało cztery jednostki ciepła na jedną jednostkę pobranej energii elektrycznej. Jest to parametr chwilowy, dlatego jego wartość zależy między innymi od temperatury źródła i temperatury zasilania instalacji.
SCOP opisuje efektywność w całym sezonie grzewczym. Uwzględnia zmienne temperatury zewnętrzne i różne warunki pracy, dlatego lepiej niż pojedynczy COP pomaga ocenić działanie urządzenia w typowym użytkowaniu. W materiałach branżowych często wskazuje się zakres SCOP około 3,5–5, ale wynik dla konkretnego systemu zależy od modelu pompy, budynku i instalacji.
Im wyższa temperatura zasilania, tym większej pracy wymaga sprężarka. Z tego powodu pompa ciepła zwykle osiąga najlepsze parametry z ogrzewaniem niskotemperaturowym, takim jak podłogówka, ogrzewanie ścienne lub sufitowe.

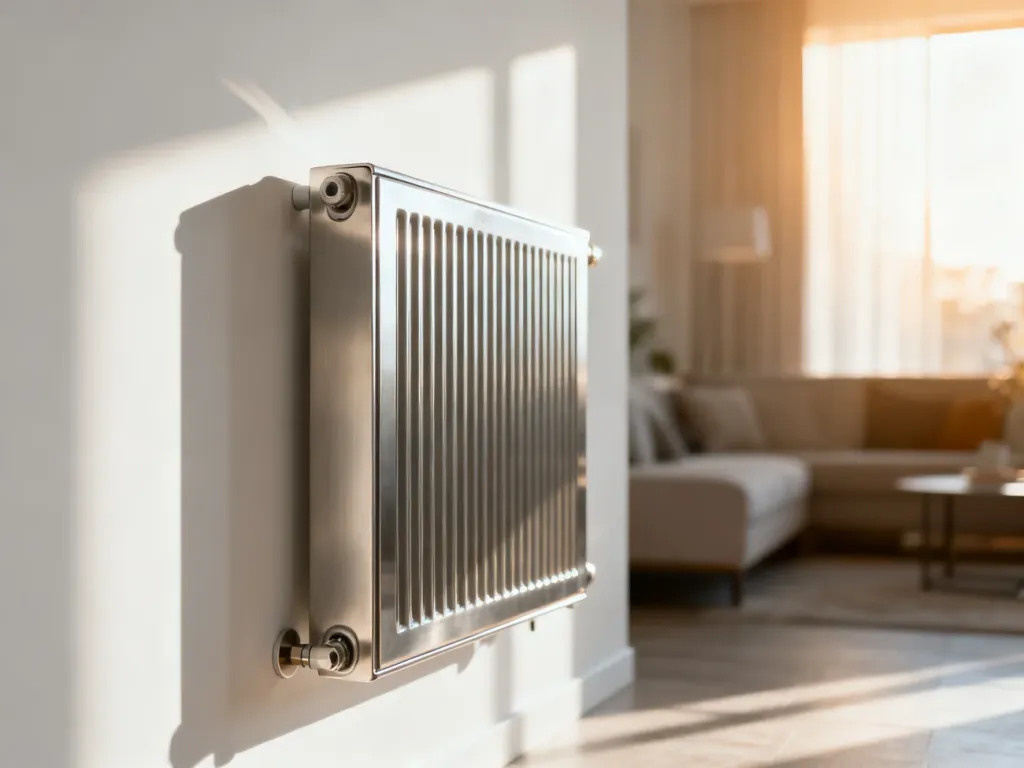

Czy pompa ciepła współpracuje z grzejnikami?
Ogrzewanie podłogowe jest korzystne, ponieważ przekazuje ciepło przy niższej temperaturze wody. Nie oznacza to jednak, że pompa ciepła może działać wyłącznie z instalacją płaszczyznową. W dobrze ocieplonym budynku może zasilać także grzejniki, zwłaszcza gdy ich powierzchnia i moc zostały właściwie dobrane.
Istnieją również pompy wysokotemperaturowe przeznaczone do modernizowanych budynków z tradycyjnymi grzejnikami. Trzeba jednak sprawdzić rzeczywiste zapotrzebowanie na ciepło, stan izolacji oraz wymaganą temperaturę zasilania. Samo dobranie urządzenia na podstawie powierzchni domu może prowadzić do przewymiarowania albo niedoboru mocy.
Co daje pompa ciepła w domu?
Pompa może ogrzewać pomieszczenia, przygotowywać ciepłą wodę użytkową, a w odpowiednio zaprojektowanym systemie także chłodzić budynek latem. Jej działanie nie powoduje emisji spalin na miejscu, choć wpływ środowiskowy zależy także od sposobu wytwarzania energii elektrycznej.
Przy ocenie opłacalności trzeba uwzględnić nie tylko cenę samego urządzenia, lecz także izolację budynku, rodzaj instalacji, temperaturę pracy i lokalne warunki. Najważniejsze kwestie przed wyborem systemu to:
- Odpowiednie obliczenie zapotrzebowania budynku na ciepło.
- Dobór mocy pompy do ogrzewania oraz przygotowania ciepłej wody.
- Sprawdzenie, czy istniejące grzejniki mogą pracować przy parametrach pompy.
- Ocena warunków działki, jeśli planowana jest pompa gruntowa lub wodna.
Pompa ciepła przenosi energię z otoczenia, zamiast pozyskiwać ją przez spalanie. Jej sprawność zależy od różnicy temperatur, jakości projektu i dopasowania instalacji. Dlatego przed inwestycją potrzebne jest profesjonalne obliczenie obciążenia cieplnego budynku, a nie tylko wybór urządzenia o określonej mocy.
