Najczęstsze błędy w instalacji elektrycznej wynikają zwykle z oszczędności na projekcie, materiałach, czasie lub pomiarach. Ich skutkiem może być nie tylko awaria sprzętu, lecz także pożar, porażenie i odpowiedzialność prawna. Bezpieczna instalacja wymaga zgodności z PN-HD 60364, wykonawcy z aktualnymi kwalifikacjami SEP do 1 kV oraz rzetelnej dokumentacji powykonawczej.
Błędy w instalacji elektrycznej – przyczyna i skutek
Najgroźniejsze usterki często pozostają niewidoczne pod tynkiem, w puszkach albo w rozdzielnicy. Dlatego sam fakt, że światło działa, nie potwierdza poprawności wykonania instalacji. Poniższe zestawienie pokazuje, jak pozornie drobne odstępstwa mogą prowadzić do poważnych konsekwencji:
| Błąd | Przyczyna | Konsekwencja |
|---|---|---|
| Prowadzenie przewodów po skosie | Skrócenie trasy lub brak planu instalacji | Przewiercenie przewodu, zwarcie, porażenie lub pożar |
| Zaniżony przekrój przewodów | Oszczędność na materiale albo nieuwzględnienie obciążenia | Przegrzewanie żył, uszkodzenie izolacji, pożar |
| Brak rozdzielenia PEN na PE i N | Nieprawidłowa modernizacja starego układu TN-C | Nieskuteczna ochrona przeciwporażeniowa |
| Brak RCD lub zastosowanie niewłaściwego typu | Nieprawidłowy dobór aparatury | Większe ryzyko porażenia i pożaru |

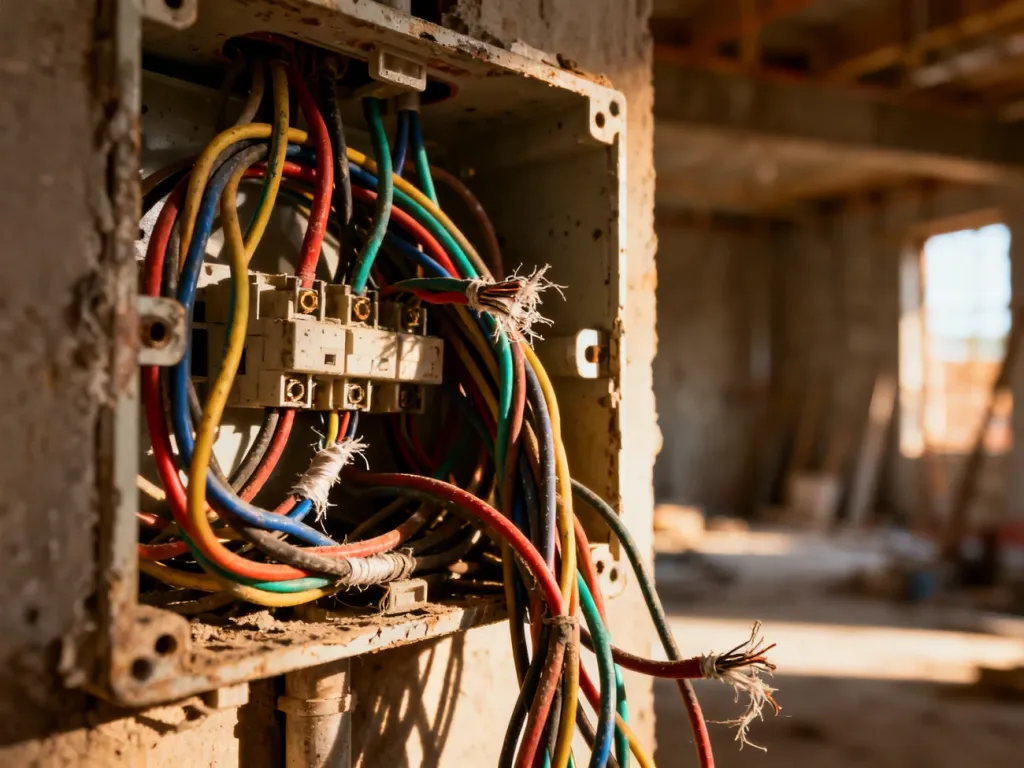

| Luźne połączenia w gniazdach i rozdzielnicy | Niedokładny montaż, drgania, starzenie się zacisków | Iskrzenie, nagrzewanie, uszkodzenie urządzeń |
| Tani lub niezweryfikowany ogranicznik przepięć | Zakup bez sprawdzenia parametrów i zgodności | Brak ochrony albo uszkodzenie aparatu podczas przepięcia |
| Przeciążanie jednego obwodu | Zbyt mała moc przyłączeniowa lub źle zaplanowane obwody | Zadziałanie zabezpieczeń, przegrzewanie przewodów, awaria |
Najbardziej niebezpieczne błędy techniczne
Nieprawidłowe prowadzenie przewodów
Przewody w instalacji podtynkowej powinny być prowadzone pionowo i poziomo, równolegle do krawędzi ścian. Taki układ można później odtworzyć na podstawie położenia gniazd, łączników i puszek. Przewód ułożony po skosie jest trudny do zlokalizowania, a podczas wiercenia łatwo go uszkodzić.
Uszkodzenie izolacji nie zawsze powoduje natychmiastową awarię. Przewód może działać przez pewien czas, a później doprowadzić do zwarcia, upływności lub nagrzewania się miejsca uszkodzenia. Przed zakryciem instalacji należy sprawdzić jej przebieg i wykonać dokumentację zdjęciową.
Zaniżone przekroje i źle dobrane zabezpieczenia
Przekrój przewodu musi odpowiadać obciążeniu, sposobowi ułożenia i długości obwodu. Zabezpieczenie nadprądowe dobiera się tak, aby chroniło przewód, a nie tylko podłączone urządzenie. Zastosowanie zbyt małego przekroju przy zbyt dużym zabezpieczeniu może prowadzić do przegrzewania żył i pożaru.
Problem pojawia się również wtedy, gdy inwestor zwiększa liczbę urządzeń bez analizy istniejącej instalacji. Piekarnik, płyta grzewcza, podgrzewacz wody, pralka i ogrzewanie elektryczne mogą wymagać osobnych obwodów oraz odpowiedniej mocy przyłączeniowej. Tego nie powinno się oceniać wyłącznie na podstawie liczby gniazdek.
Układ TN-C, TN-S i rozdzielenie przewodu PEN
W starszych instalacjach spotyka się układ TN-C, w którym funkcję ochronną i neutralną pełni wspólny przewód PEN. W nowej części instalacji stosuje się rozdzielone przewody PE i N, czyli układ TN-S. W praktyce przy modernizacji starego zasilania powstaje często układ TN-C-S, w którym przewód PEN zostaje rozdzielony na PE i N w określonym punkcie instalacji.
Rozdzielenie musi zostać wykonane zgodnie z projektem i zasadami ochrony przeciwporażeniowej. Punkt rozdziału powinien być właściwie uziemiony, a przewodu PE nie wolno później łączyć z N w przypadkowych miejscach. Błąd w rozdzielnicy może sprawić, że metalowa obudowa urządzenia znajdzie się pod niebezpiecznym napięciem.
Brak uziemienia i połączeń wyrównawczych
Uziemienie oraz połączenia wyrównawcze ograniczają różnice potencjałów między dostępnymi częściami przewodzącymi. Ich znaczenie rośnie w łazienkach, kotłowniach i innych pomieszczeniach, w których występują metalowe instalacje lub podwyższona wilgotność.
Połączenia muszą być trwałe i wykonane przy użyciu właściwych zacisków lub obejm. Skręcanie przewodów bez odpowiedniego złącza nie jest profesjonalną metodą. Każde gniazdo ze stykiem ochronnym powinno mieć prawidłowo podłączony przewód ochronny, a nie tylko zamontowany ozdobny bolec.
Błędy w rozdzielnicy, RCD i AFDD
Rozdzielnica powinna mieć czytelny schemat, opis obwodów i uporządkowane przewody. Aparaty zabezpieczające muszą być dobrane do parametrów instalacji. Wymagania dotyczące rozdzielnic określa między innymi PN-EN 61439, natomiast instalacje budynkowe projektuje się i wykonuje w odniesieniu do serii PN-HD 60364.
Wyłącznik różnicowoprądowy RCD ogranicza skutki części uszkodzeń izolacji i prądów upływu, ale nie zastępuje przewodu ochronnego ani zabezpieczeń nadprądowych. W obwodach z urządzeniami elektronicznymi znaczenie ma właściwy typ aparatu. Typ A reaguje na określone przebiegi prądu, których standardowy typ AC może nie wykryć w taki sam sposób. Dobór powinien wynikać z projektu i charakterystyki odbiorników.
AFDD może wykrywać wybrane zjawiska związane ze zwarciem łukowym, które nie zawsze powoduje zadziałanie zwykłego zabezpieczenia nadprądowego. Jest to rozwiązanie dodatkowe, a nie zamiennik poprawnego montażu, właściwych połączeń i okresowych pomiarów. Szczególnie ważne jest usuwanie przyczyn iskrzenia w gniazdach, puszkach i rozdzielnicy.
Sygnały ostrzegawcze instalacji
Nie czekaj na całkowitą awarię, jeśli pojawiają się objawy wskazujące na przegrzewanie, uszkodzenie izolacji albo przeciążenie. Do sygnałów wymagających przerwania użytkowania danego obwodu należą:
- zapach spalenizny przy gniazdku, łączniku lub rozdzielnicy
- iskrzenie, trzaski albo widoczne ślady nadpalenia
- nadmierne nagrzewanie się gniazd, wtyczek i przewodów
- częste zadziałanie wyłącznika nadprądowego lub RCD
- migotanie oświetlenia i okresowe zaniki zasilania
- luźne gniazdko, pęknięta obudowa albo uszkodzona izolacja przewodu
W takiej sytuacji nie omijaj RCD, nie zwiększaj samodzielnie wartości zabezpieczenia i nie wykonuj prowizorycznych połączeń. Wyłącz zasilanie, jeżeli można to zrobić bezpiecznie, i wezwij elektryka z kwalifikacjami do prac przy instalacjach do 1 kV.
Odpowiedzialność inwestora i wykonawcy
Brak protokołu pomiarowego nie jest wyłącznie niedopatrzeniem formalnym. Protokół powinien potwierdzać rzeczywiście wykonane badania, między innymi ciągłość przewodów ochronnych, rezystancję izolacji, skuteczność ochrony przeciwporażeniowej i parametry uziemienia, jeśli zakres prac tego wymaga.
Podpis na dokumencie bez wykonania pomiarów może mieć poważne konsekwencje dla osoby, która poświadcza nieprawdę. W razie pożaru lub wypadku analizuje się nie tylko samą instalację, lecz także dokumentację, zakres zlecenia, kwalifikacje wykonawcy i sposób odbioru prac. Odpowiedzialność cywilna może obejmować koszty napraw, odszkodowania i regres ubezpieczeniowy. W określonych okolicznościach zaniedbania mogą prowadzić także do odpowiedzialności karnej.
Właściciel lub zarządca obiektu ma własne obowiązki związane z utrzymaniem instalacji. Art. 62 Prawa budowlanego przewiduje okresowe kontrole instalacji elektrycznej i piorunochronnej co najmniej raz na pięć lat, a w określonych warunkach także częściej. Zakres i sposób kontroli powinien ocenić osoba posiadająca właściwe kwalifikacje kontrolno-pomiarowe.
Protokół nie może być jedynie „podpisem na papierze”. Dla ubezpieczyciela brak wiarygodnej dokumentacji może utrudnić ustalenie przyczyny szkody i ocenę, czy właściciel należycie dbał o obiekt. Inwestor powinien otrzymać także dokumentację powykonawczą z naniesionymi zmianami oraz opisem obwodów w rozdzielnicy.
Lista kontrolna przed tynkowaniem i zakryciem instalacji
Przed zakryciem przewodów inwestor może przejść z wykonawcą przez poniższe punkty. Lista nie zastępuje odbioru technicznego ani pomiarów, ale pomaga wychwycić braki w dokumentacji i organizacji prac:
- Uprawnienia wykonawcy – potwierdź kwalifikacje SEP do 1 kV oraz zakres uprawnień potrzebny do wykonania i sprawdzenia instalacji.
- Zgodność z projektem – sprawdź rozmieszczenie rozdzielnicy, gniazd, łączników, punktów oświetleniowych i obwodów dużej mocy.
- Trasy przewodów – potwierdź prowadzenie przewodów w pionie i poziomie oraz zabezpieczenie miejsc przejść przez ściany.
- Przekroje i zabezpieczenia – wymagaj potwierdzenia, że przewody i aparatura odpowiadają obciążeniom oraz projektowi.
- Ochrona przeciwporażeniowa – sprawdź obecność przewodów PE, prawidłowe rozdzielenie PEN oraz wykonanie połączeń wyrównawczych.
- Pomiary – odbierz protokół obejmujący między innymi rezystancję izolacji, ciągłość przewodów ochronnych i impedancję pętli zwarcia, w zakresie wymaganym dla danej instalacji.
- Dokumentacja zdjęciowa – sfotografuj trasy przewodów z widocznymi punktami odniesienia przed tynkowaniem lub zabudową.
- Dokumentacja powykonawcza – nanieś każdą zmianę względem projektu i zachowaj schemat rozdzielnicy oraz opisy obwodów.
Jeżeli wykonawca nie chce pokazać kwalifikacji, odmawia pomiarów albo proponuje jedynie podpisanie gotowego protokołu, to sygnał do wstrzymania odbioru. Profesjonalny przegląd obejmuje oględziny, badania i ocenę wyników, a nie tylko podłączenie miernika.
Bezpieczeństwo instalacji wymaga kontroli także po odbiorze
Instalacja starzeje się, a sposób jej użytkowania często zmienia się szybciej niż projekt. Nowe urządzenia, remonty, wilgoć, luźne zaciski i uszkodzenia mechaniczne mogą pogorszyć stan instalacji nawet wtedy, gdy początkowo wykonano ją poprawnie. Regularne kontrole, szybka reakcja na objawy i weryfikacja fachowców są tańsze niż usuwanie skutków pożaru lub porażenia. Oszczędność na instalacji bywa tylko podatkiem od przyszłych katastrof.
Artykuł ma charakter informacyjny i nie zastępuje projektu, pomiarów ani oceny instalacji przez osobę posiadającą wymagane kwalifikacje. Prac przy rozdzielnicy, modernizacji i usuwaniu poważnych awarii nie należy wykonywać samodzielnie.
