Schemat instalacji CO w układzie zamkniętym – jak wykonać?

Instalacja CO w układzie zamkniętym jest szczelnym systemem pracującym pod ciśnieniem. Wymaga naczynia przeponowego, grupy bezpieczeństwa oraz sprawnego odpowietrzania. Przy kotle stałopalnym niezbędne jest także zabezpieczenie przed przegrzaniem, na przykład wężownica schładzająca z zaworem termicznym.

Czym jest układ zamknięty CO?

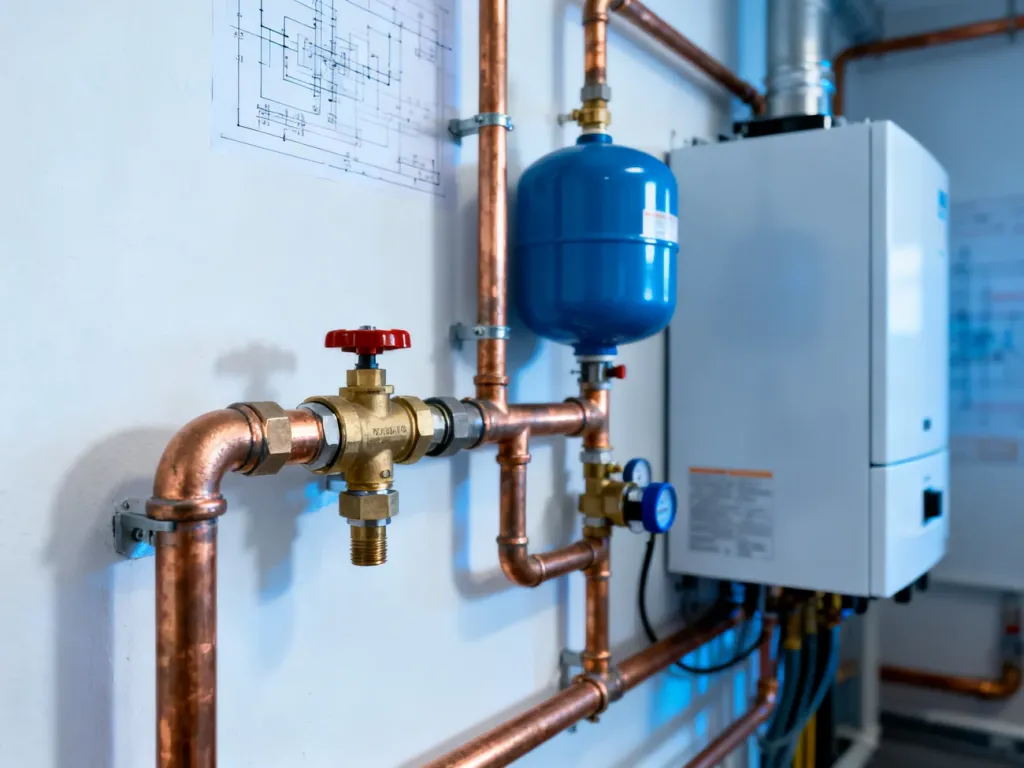

W układzie zamkniętym woda grzewcza nie ma bezpośredniego kontaktu z atmosferą. Instalacja jest odizolowana od powietrza i pracuje pod ciśnieniem, dlatego rozszerzanie się wody podczas podgrzewania kompensuje naczynie przeponowe. Zabezpieczenie przed nadmiernym wzrostem ciśnienia zapewnia grupa bezpieczeństwa.

Takie rozwiązanie jest standardem dla kotłów gazowych, pomp ciepła i wielu nowoczesnych źródeł ciepła. Może współpracować zarówno z grzejnikami, jak i ogrzewaniem podłogowym. W przeciwieństwie do układu otwartego ogranicza dopływ tlenu, a tym samym ryzyko korozji i powstawania osadów.

Jakie elementy zawiera schemat instalacji CO?

Podstawowy schemat obejmuje źródło ciepła, przewody zasilające i powrotne, odbiorniki ciepła, pompę obiegową oraz urządzenia stabilizujące i zabezpieczające ciśnienie. Najważniejsze komponenty to:

• Naczynie przeponowe – przejmuje zmianę objętości wody wynikającą z jej nagrzewania. Jego pojemność przyjmuje się orientacyjnie na poziomie około 12% całkowitej objętości wody w instalacji, ale ostateczny dobór powinien uwzględniać parametry urządzenia, ciśnienia i wysokość instalacji.
• Grupa bezpieczeństwa – zawiera zawór bezpieczeństwa, manometr i automatyczny odpowietrznik. Chroni instalację przed nadciśnieniem i ułatwia usuwanie powietrza.
• Pompa obiegowa – wymusza przepływ wody przez kocioł, grzejniki, rozdzielacze lub wymiennik ciepła.
• Zawór różnicowy – w wybranych układach z pompą może umożliwić przepływ awaryjny, gdy pompa przestanie pracować. Jego zastosowanie i położenie muszą wynikać z konkretnego schematu hydraulicznego.

Grupa bezpieczeństwa powinna być zamontowana w miejscu wskazanym przez projekt lub producenta kotła. Przewodu między źródłem ciepła a zaworem bezpieczeństwa nie wolno odcinać zamkniętym zaworem, ponieważ mogłoby to uniemożliwić zadziałanie zabezpieczenia. Wylot zaworu należy skierować tak, aby ewentualny zrzut wody nie stwarzał zagrożenia.

Naczynie przeponowe musi być dobrane do rzeczywistej pojemności instalacji, a nie tylko do mocy kotła. Zbyt małe naczynie powoduje szybkie skoki ciśnienia i częste otwieranie zaworu bezpieczeństwa. Przy obliczeniach uwzględnia się między innymi pojemność kotła, rur, grzejników, rozdzielaczy i bufora.

Jak zabezpieczyć kocioł przed przegrzaniem?

Największej uwagi wymaga kocioł stałopalny. Węgiel, drewno i część innych paliw nie przestają natychmiast wydzielać ciepła po odłączeniu pompy lub zasilania. Sama automatyka sterująca pompą nie wystarcza więc jako ochrona przed przegrzaniem.

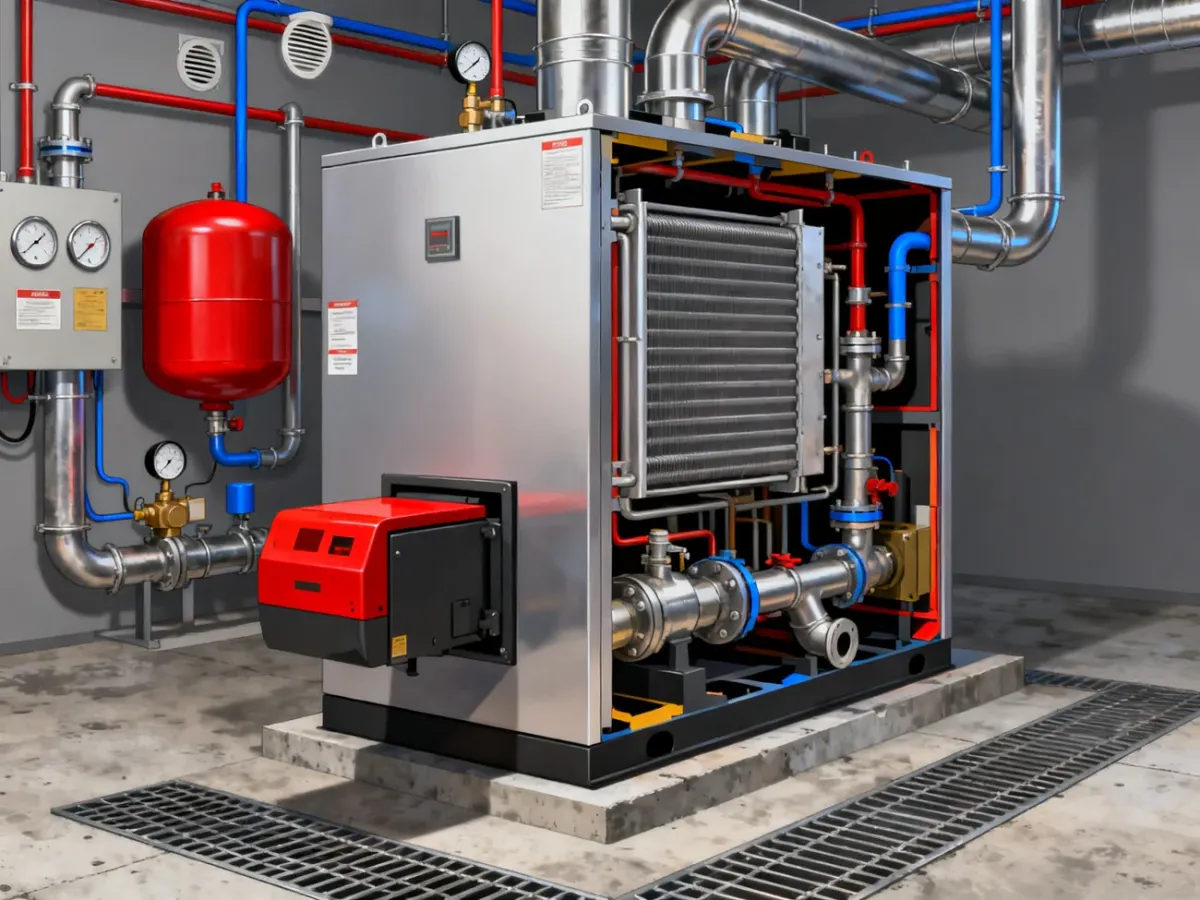

W kotle przeznaczonym do pracy w układzie zamkniętym stosuje się rozwiązanie przewidziane przez producenta. Najczęściej jest to wężownica schładzająca połączona z zaworem termicznym. Po przekroczeniu określonej temperatury zawór otwiera dopływ zimnej wody, która odbiera ciepło w wężownicy. Gorąca woda z układu jest odprowadzana zgodnie z instrukcją urządzenia.

W niektórych konstrukcjach stosuje się zawór dwufunkcyjny, który jednocześnie dopuszcza zimną wodę do obiegu chłodzącego i odprowadza podgrzany czynnik. Konkretna temperatura zadziałania oraz sposób podłączenia zależą od modelu kotła i zastosowanego zabezpieczenia. Nie należy zastępować fabrycznej wężownicy przypadkowym zaworem ani modyfikować układu bez projektu.

Awaryjne chłodzenie wymaga dostępnego źródła zimnej wody i drożnego odpływu. Jeżeli budynek korzysta z hydroforu, a przerwy w dostawie energii mogą zatrzymać pompę lub dopływ wody, projektant powinien ocenić, czy dane zabezpieczenie zachowa funkcjonalność w sytuacji awaryjnej.

Kotła stałopalnego nie wolno podłączać do układu zamkniętego bez zabezpieczenia przed przegrzaniem przewidzianego dla konkretnego urządzenia. Brak odbioru ciepła może doprowadzić do gwałtownego wzrostu ciśnienia i uszkodzenia kotła.

Schemat ideowy grupy bezpieczeństwa powinien pokazywać bezpośrednie połączenie z obiegiem kotła, naczynie przeponowe, manometr, odpowietrznik oraz zawór bezpieczeństwa. Przy kotle stałopalnym trzeba na nim dodatkowo wskazać wężownicę schładzającą, zawór termiczny, dopływ zimnej wody i bezpieczne odprowadzenie zrzutu.

Wymogi zależne od źródła ciepła

Nie każdy kocioł na paliwo stałe może pracować bezpośrednio w układzie zamkniętym. Decydują o tym konstrukcja urządzenia, jego dokumentacja, zastosowane zabezpieczenia oraz wymagania techniczne. Stary kocioł węglowy lub grawitacyjny nie staje się bezpieczny tylko dlatego, że dołączono do niego naczynie przeponowe.

Jak połączyć układ otwarty z zamkniętym?

Podczas modernizacji często pozostaje stara instalacja otwarta, a nowe źródło ciepła – na przykład kocioł gazowy lub pompa ciepła – wymaga obiegu zamkniętego. Bezpośrednie połączenie obu przestrzeni wodnych zwykle nie jest właściwym rozwiązaniem. Stosuje się wtedy wymiennik płytowy, który przekazuje ciepło, ale oddziela czynniki obiegów.

Przy takiej modernizacji należy postępować według następującej kolejności:

1. Określ, które źródło ciepła i które części instalacji mają pracować w układzie otwartym, a które w zamkniętym.
2. Dobierz wymiennik płytowy do mocy źródła, wymaganych przepływów i różnicy temperatur.
3. Wyposaż każdy obieg w osobne elementy zabezpieczające, czyli odpowiednie naczynie wzbiorcze, zawór bezpieczeństwa, odpowietrzanie i pompę.
4. Sprawdź przepływy po obu stronach wymiennika oraz działanie automatyki, zaworów mieszających i pomp.
5. Wykonaj próbę szczelności, odpowietrz instalację i uruchom ją zgodnie z dokumentacją urządzeń.

Sprzęgło hydrauliczne może być potrzebne wtedy, gdy kilka pomp obsługuje obiegi o różnych przepływach lub temperaturach. Nie zastępuje ono wymiennika płytowego, jeżeli trzeba fizycznie oddzielić układ otwarty od zamkniętego. W sprzęgle ciśnienie dyspozycyjne powinno być odpowiednio zbilansowane, aby pompy poszczególnych obiegów nie zakłócały swojej pracy.

Przeróbka starej instalacji grawitacyjnej wymaga szczególnej ostrożności. Zmiana średnic rur, dodanie pomp, zamknięcie naczynia otwartego lub podłączenie nowego kotła bez analizy przepływów może pogorszyć działanie systemu i stworzyć zagrożenie. Przy dużej mocy, rozległej instalacji albo kilku źródłach ciepła potrzebny jest projekt wykonany przez osobę z odpowiednimi uprawnieniami.

Co sprawdzić przed uruchomieniem?

Przed napełnieniem i uruchomieniem instalacji sprawdź następujące punkty:

• Ciśnienie wstępne i pojemność naczynia przeponowego dobrano do objętości oraz parametrów instalacji.
• Grupa bezpieczeństwa jest zamontowana bez możliwości odcięcia jej od chronionego obiegu.
• Manometr, automatyczny odpowietrznik i zawór bezpieczeństwa są drożne i dostępne do kontroli.
• Wężownica schładzająca, zawór termiczny, dopływ wody i odpływ działają zgodnie z instrukcją kotła.
• Pompa obiegowa, zawór różnicowy i ewentualne sprzęgło hydrauliczne mają właściwy kierunek przepływu.
• Instalacja została odpowietrzona, przepłukana i sprawdzona pod kątem szczelności.

Najbezpieczniejszy schemat instalacji CO w układzie zamkniętym wynika z rodzaju źródła ciepła, objętości instalacji i sposobu jej pracy. Dla kotła gazowego lub pompy ciepła podstawą są grupa bezpieczeństwa, naczynie przeponowe i prawidłowy przepływ. Dla kotła stałopalnego trzeba dodatkowo zapewnić niezależną ochronę przed przegrzaniem. Starego układu otwartego nie należy zamykać bez projektu i oceny technicznej.

Prace przy instalacjach grzewczych, szczególnie z kotłem stałopalnym i układem ciśnieniowym, powinny być wykonywane przez wykwalifikowanego instalatora zgodnie z dokumentacją urządzeń oraz obowiązującymi wymaganiami technicznymi.
