Zawór mieszający w instalacji CO łączy gorącą wodę z kotła z chłodniejszą wodą powracającą z obiegu. W ten sposób ustala temperaturę zasilania grzejników lub ogrzewania podłogowego, a w wybranych układach pomaga także chronić kocioł przed zbyt niską temperaturą powrotu.
Jak działa zawór mieszający?
Wewnątrz zaworu znajduje się ruchomy element, na przykład grzybek, tłok albo obrotowy trzpień. Zmienia on stopień otwarcia poszczególnych króćców. Jeden doprowadza gorący czynnik ze źródła ciepła, drugi kieruje chłodniejszą wodę z powrotu, a zmieszany strumień płynie do odbiorników.
Zmiana położenia elementu regulacyjnego zmienia proporcje obu strumieni. Gdy do obiegu ma trafić cieplejsza woda, zawór zwiększa dopływ zasilania i ogranicza udział chłodniejszego powrotu. Przy zbyt wysokiej temperaturze robi odwrotnie. Nie jest to mieszanie wody użytkowej w kranie, lecz regulacja czynnika krążącego w zamkniętej instalacji grzewczej.
W wersji ręcznej użytkownik ustawia zawór pokrętłem. Położenie pozostaje stałe, dopóki ktoś nie zmieni go ponownie. Takie rozwiązanie może działać, ale nie reaguje samo na zmianę temperatury zewnętrznej ani zapotrzebowania budynku na ciepło.

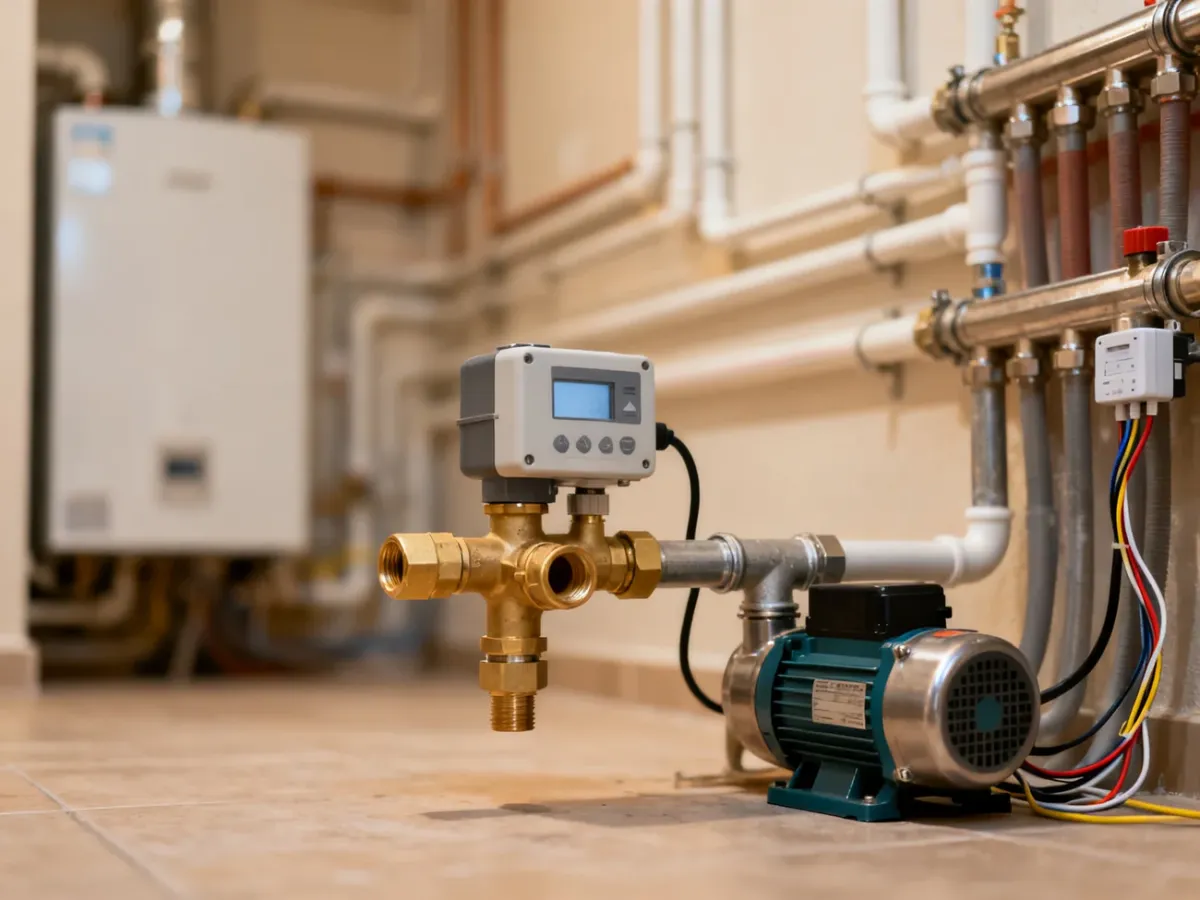

W automatycznym układzie na zaworze montuje się siłownik zaworu mieszającego. Otrzymuje on sygnał z regulatora, na przykład pogodowego lub pokojowego, i obraca trzpień w odpowiednią stronę. Sterownik może wtedy stopniowo korygować temperaturę zasilania, zamiast jedynie otwierać albo zamykać przepływ.
Regulacja przebiega zwykle w następującej kolejności:
- Regulator lub czujnik odczytuje temperaturę wody, pomieszczenia albo warunki zewnętrzne.
- Sterownik porównuje odczyt z wartością wymaganą dla danego obiegu.
- Siłownik obraca trzpień zaworu w kierunku zwiększenia lub zmniejszenia dopływu gorącej wody.
- Zmienia się proporcja wody zasilającej i powrotnej, a temperatura zmieszanego strumienia zbliża się do zadanej wartości.
Zawór 3-drogowy a 4-drogowy
Liczba dróg oznacza liczbę króćców uczestniczących w przepływie. Oba rozwiązania mogą mieszać strumienie, ale pełnią nieco inne funkcje. Sam fakt zastosowania zaworu 3-drogowego nie oznacza jeszcze, że każdy kocioł będzie właściwie chroniony przed zimnym powrotem. O skuteczności układu decyduje schemat hydrauliczny, sterowanie i właściwy dobór elementów.
| Cecha | Zawór 3-drogowy | Zawór 4-drogowy |
|---|---|---|
| Główne zastosowanie | Regulacja temperatury osobnego obiegu, często ogrzewania podłogowego | Jednoczesna regulacja obiegu grzewczego i temperatury powrotu do kotła |
| Ochrona powrotu | Możliwa, ale zależy od konkretnego schematu i sposobu sterowania | Jest typowym zastosowaniem, ponieważ część gorącej wody może trafić bezpośrednio na powrót |
| Złożoność instalacji | Zwykle prostsza, szczególnie w układzie jednej strefy | Większa, ponieważ zawór rozdziela i miesza przepływy między kotłem a instalacją |
Dlaczego zimny powrót jest problemem?
Zimny powrót występuje wtedy, gdy do źródła ciepła wraca woda o zbyt niskiej temperaturze. W niektórych kotłach może to sprzyjać kondensacji pary wodnej i powstawaniu korozji niskotemperaturowej. Ryzyko oraz wymagania dotyczące minimalnej temperatury powrotu zależą od rodzaju kotła i jego dokumentacji technicznej.
Zawór 4-drogowy może skierować część gorącej wody z zasilania bezpośrednio do przewodu powrotnego. Dzięki temu temperatura powrotu rośnie, a jednocześnie do instalacji grzewczej trafia woda o temperaturze dostosowanej do potrzeb odbiorników. W układach z zaworem 3-drogowym podobny efekt także jest możliwy, lecz nie wynika automatycznie z samego typu zaworu.
Gdzie stosuje się zawory mieszające?
Zawór montuje się wtedy, gdy źródło ciepła i odbiornik wymagają różnych temperatur albo gdy trzeba kontrolować temperaturę powrotu. Najczęstsze sytuacje obejmują:
- Ogrzewanie podłogowe – pętle podłogowe wymagają niższej temperatury zasilania niż wiele instalacji grzejnikowych, dlatego gorąca woda z kotła jest schładzana wodą powrotną.
- Ochronę kotła – odpowiednio zaprojektowany układ ogranicza ryzyko zbyt chłodnego powrotu, szczególnie w instalacjach, w których producent określa minimalną temperaturę powrotu.
- Obsługę kilku obiegów – jeden obieg może zasilać grzejniki, a drugi podłogówkę, przy czym każdy otrzymuje czynnik o parametrach dostosowanych do swojej konstrukcji.
- Ograniczenie przegrzewania – automatyczna korekta temperatury zmniejsza ryzyko dostarczania do odbiorników większej ilości ciepła, niż potrzebuje budynek.
W przypadku ogrzewania podłogowego zawór często współpracuje z grupą pompową. Pompa zapewnia obieg czynnika w pętlach, a zawór mieszający ustala temperaturę kierowaną do rozdzielacza. W instalacji grzejnikowej zawór nie zawsze jest potrzebny, ponieważ temperatura zasilania może być regulowana bezpośrednio przez źródło ciepła. Zależy to od układu, rodzaju kotła i liczby obiegów.
Zaworu mieszającego CO nie należy utożsamiać z termostatycznym zaworem mieszającym do ciepłej wody użytkowej. Ten drugi służy do mieszania gorącej i zimnej wody przeznaczonej do kranów oraz zabezpiecza użytkownika przed zbyt wysoką temperaturą. Armatura CO pracuje natomiast w obiegu grzewczym i nie musi mieć dopuszczenia do kontaktu z wodą pitną.
Czy siłownik jest potrzebny?
Ręczna regulacja wystarcza w prostym, stabilnie pracującym układzie, ale wymaga każdorazowej zmiany nastawy, gdy zmieniają się warunki. Przy automatycznym sterowaniu siłownik reaguje na sygnały regulatora pogodowego, pokojowego lub sterownika obiegu. Pozwala to ograniczyć przegrzewanie i utrzymać bardziej stabilną temperaturę w pomieszczeniach.
Współpraca z automatyką jest szczególnie przydatna przy ogrzewaniu podłogowym, kilku obiegach oraz zmiennej pogodzie. Sterownik nie ustawia zaworu wyłącznie w pozycji „otwarty” lub „zamknięty”, lecz może płynnie korygować jego położenie. Dzięki temu instalacja działa bez codziennego chodzenia do kotłowni i ręcznego szukania nastawy.
Najważniejsza zasada jest prosta: zawór mieszający obniża lub stabilizuje temperaturę zasilania przez zmianę udziału gorącej wody i chłodniejszego powrotu. Dobór zaworu 3-drogowego albo 4-drogowego powinien wynikać ze schematu instalacji, typu kotła i rodzaju odbiorników, a nie tylko z liczby króćców.
