Bufor ciepła to izolowany zbiornik z wodą grzewczą, który działa jak bateria na ciepło i stabilizator hydrauliczny instalacji. Magazynuje nadmiar energii, zapewnia właściwy przepływ wody oraz rozdziela pracę źródła ciepła od grzejników lub ogrzewania podłogowego.
Jak działa bufor ciepła?
Woda znajdująca się w buforze należy do obiegu centralnego ogrzewania. Nie jest to woda użytkowa przeznaczona do kranów. Zbiornik jest zwykle wykonany ze stali i zabezpieczony izolacją ograniczającą straty ciepła.

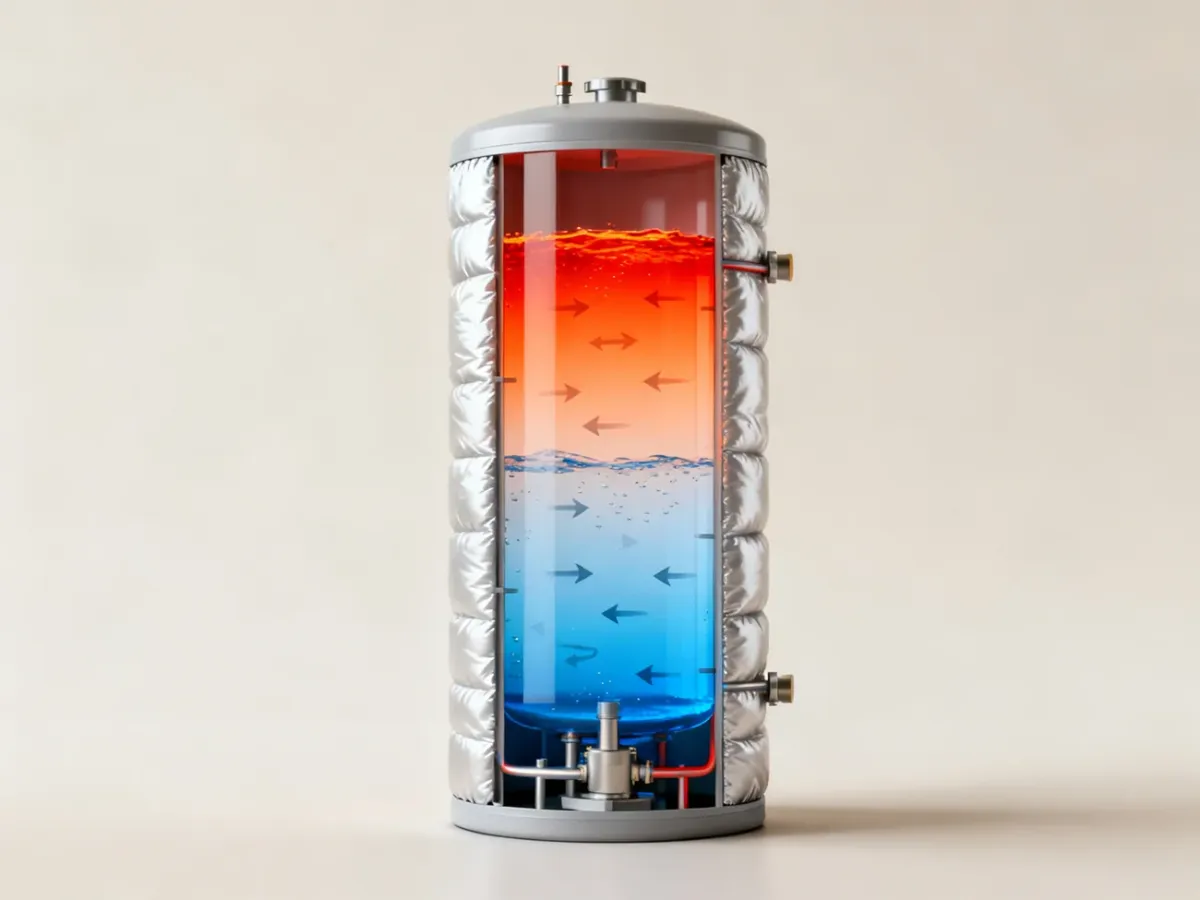

Jego działanie wykorzystuje stratyfikację wody, czyli naturalne warstwowanie. Ciepła woda ma mniejszą gęstość niż chłodna, dlatego gromadzi się w górnej części zbiornika. Chłodniejsza woda opada na dół. Odpowiednio rozmieszczone króćce i spokojny przepływ ograniczają mieszanie warstw, dzięki czemu instalacja może pobierać wodę o wyższej temperaturze, zanim cały zbiornik zostanie nagrzany.
Cykl pracy bufora można przedstawić w czterech etapach:
- Źródło ciepła, na przykład kocioł lub pompa ciepła, podgrzewa wodę i kieruje ją do zbiornika.
- Ciepła woda gromadzi się u góry, a chłodniejsza pozostaje w dolnej części bufora.
- Obieg grzewczy pobiera energię z bufora i przekazuje ją do grzejników albo ogrzewania podłogowego.
- Schłodzona woda wraca do dolnej części zbiornika, skąd może zostać ponownie podgrzana.
Takie rozdzielenie pozwala źródłu ciepła pracować w dłuższych cyklach, nawet gdy bieżące zapotrzebowanie budynku jest niewielkie. Bufor może też łączyć kilka źródeł energii lub kilka obiegów grzewczych.
Rola bufora zależy od źródła ciepła
To, do czego służy bufor ciepła, zmienia się zależnie od rodzaju instalacji. W kotle na paliwo stałe najważniejsze jest magazynowanie dużej ilości energii. W pompie ciepła większe znaczenie mają przepływ, ograniczenie taktowania i zapewnienie energii potrzebnej podczas odszraniania.
| Źródło ciepła | Główna funkcja bufora | Czy jest niezbędny? |
|---|---|---|
| Kocioł na paliwo stałe | Akumulacja nadmiaru ciepła, rzadsze dokładanie paliwa i praca kotła w stabilniejszych warunkach. | Często bardzo potrzebny, zwłaszcza przy kotłach zasypowych i zgazowujących drewno. |
| Pompa ciepła | Stabilizacja przepływu, ograniczenie taktowania, zwiększenie zładu wody i wsparcie defrostu. | Zależy od instalacji, wymagań producenta i sposobu regulacji obiegów. |
| Kocioł gazowy | Rozdzielenie obiegów lub połączenie kilku źródeł w układzie hybrydowym. | Zwykle nie, ponieważ kocioł może modulować moc i reagować na zapotrzebowanie. |
Bufor przy kotle stałopalnym
Kocioł na drewno lub węgiel często pracuje najkorzystniej przy wyższej mocy, ale budynek nie zawsze odbiera w tym czasie całą produkowaną energię. Bufor przejmuje nadwyżkę ciepła i oddaje ją później. Dzięki temu można ograniczyć dławienie kotła, wydłużyć czas między załadunkami oraz lepiej wykorzystać energię powstałą podczas spalania.
W tym przypadku bufor pełni przede wszystkim funkcję akumulatora. Nie oznacza to jednak, że każda instalacja z kotłem stałopalnym będzie wymagała takiego samego zbiornika. Pojemność zależy między innymi od mocy kotła, zapotrzebowania budynku i oczekiwanego czasu magazynowania.
Bufor przy pompie ciepła
Pompa ciepła, szczególnie jej sprężarka, nie powinna często uruchamiać się i wyłączać. Takie krótkie cykle nazywa się taktowaniem. Bufor zwiększa ilość wody w instalacji i pozwala odebrać ciepło wytwarzane przez urządzenie, gdy zamykają się poszczególne obiegi.
Ma to znaczenie na przykład wtedy, gdy ogrzewanie podłogowe jest sterowane termostatami w każdym pomieszczeniu. Po osiągnięciu zadanej temperatury zawory mogą się zamknąć, a przepływ przez instalację spadnie poniżej wartości wymaganej przez pompę. Bufor oddziela wtedy obieg pompy ciepła od obiegów grzewczych i pomaga utrzymać wymagany przepływ.
W powietrznej pompie ciepła bufor może także dostarczać energię do defrostu, czyli odszraniania parownika jednostki zewnętrznej. Podczas tego procesu urządzenie pobiera ciepło z instalacji, aby usunąć lód powstały na wymienniku. Jeśli instalacja ma zbyt mały zład wody albo przepływ jest ograniczany przez zawory, zbiornik buforowy może zapewnić potrzebny zapas energii.
Kiedy warto zainstalować bufor?
Montaż jest szczególnie uzasadniony, gdy charakterystyka źródła ciepła lub instalacji utrudnia utrzymanie stabilnego przepływu i długich cykli pracy. Najczęstsze przypadki to:
- Pompa ciepła z regulacją wielu obiegów – bufor zapewnia wymagany przepływ, gdy część zaworów się zamyka.
- Połączenie grzejników i podłogówki – zbiornik może rozdzielić obiegi pracujące przy różnych temperaturach.
- Kilka źródeł ciepła – bufor ułatwia współpracę pompy ciepła, kotła, kominka z płaszczem wodnym lub instalacji solarnej.
- Kocioł zasypowy albo zgazowujący drewno – zbiornik odbiera nadmiar energii i pozwala prowadzić spalanie w bardziej stabilnych warunkach.
- Mała pojemność wodna instalacji – dodatkowa woda pomaga ograniczyć zbyt częste uruchamianie źródła ciepła.
Bufor nie jest jednak automatycznie potrzebny w każdej instalacji. Można rozważyć rezygnację z niego, gdy:
- pompa ciepła współpracuje z prostym, otwartym układem ogrzewania podłogowego,
- instalacja zapewnia wymagany przez producenta minimalny przepływ,
- zład wody jest wystarczający do stabilnej pracy i odszraniania,
- nie ma wielu obiegów ani dodatkowych źródeł ciepła,
- automatyka nie zamyka jednocześnie większości pętli lub grzejników.
W takiej konfiguracji bufor mógłby zwiększyć koszty, zająć miejsce w kotłowni i wprowadzić dodatkowe straty postojowe bez wyraźnej korzyści. Nie należy też dobierać jego pojemności wyłącznie według ogólnego przelicznika. Dla pompy ciepła liczą się między innymi moc urządzenia, wymagany przepływ, sposób podłączenia, pojemność instalacji i wymagania producenta.
Ostateczny dobór powinien wykonać instalator na podstawie obliczeń. Trzeba sprawdzić nie tylko pojemność zbiornika, lecz także miejsce montażu, nośność podłoża, średnice przewodów i współpracę z automatyką.
Czy bufor ciepła jest potrzebny w Twojej instalacji?
Bufor ma sens wtedy, gdy rozwiązuje konkretny problem: magazynuje nadmiar energii z kotła, zapewnia przepływ pompie ciepła, ogranicza taktowanie, wspiera defrost albo łączy kilka obiegów i źródeł. W prostym układzie o wystarczającym zładowi wody może być zbędny.
Decyzję należy oprzeć na rodzaju źródła ciepła, sposobie regulacji oraz obliczeniach instalatora. Dobrze dobrany zbiornik może poprawić trwałość i stabilność pracy urządzeń, ale zbyt mały albo zastosowany bez potrzeby nie zapewni oczekiwanych efektów.
