Instalacja CO i CWU – jak zaprojektować i wykonać?

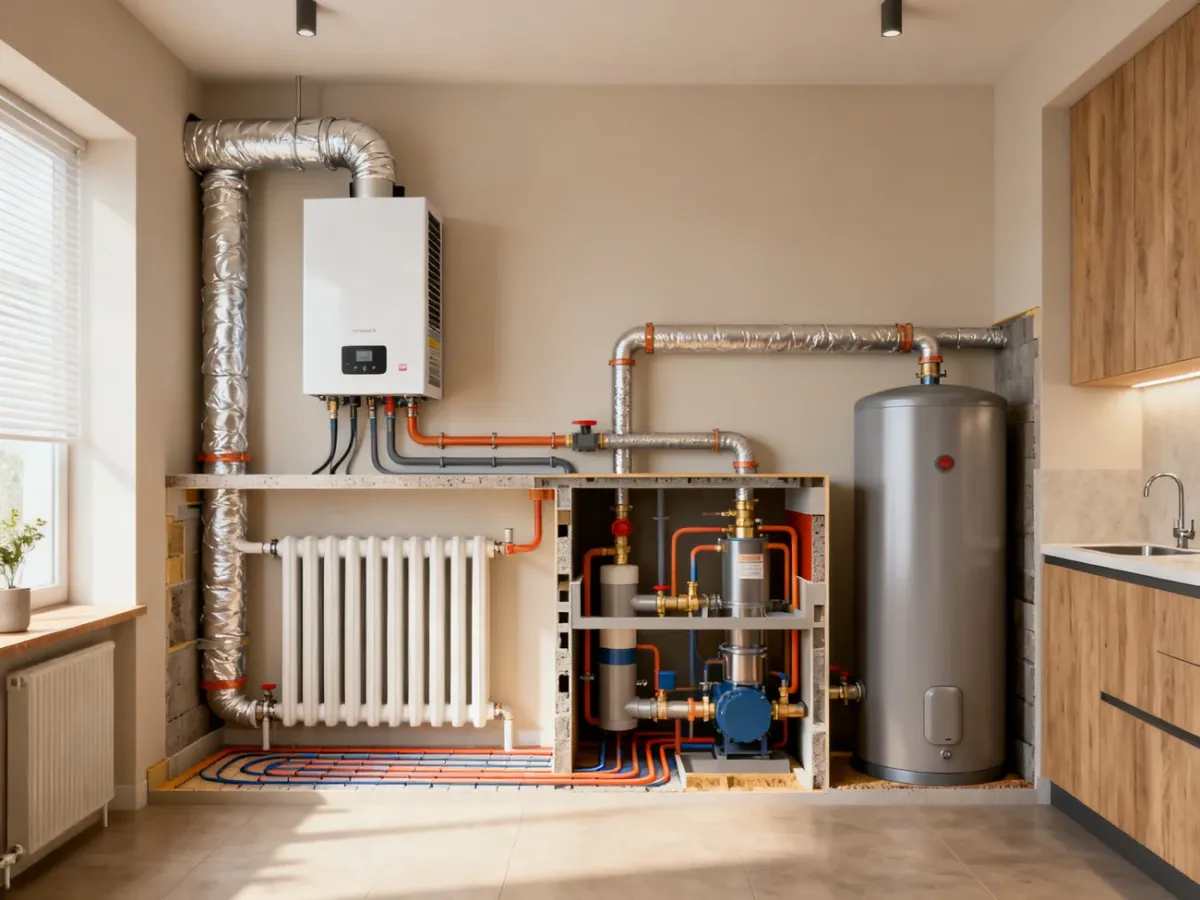

Instalacja CO i CWU tworzy zintegrowany układ, w którym jedno źródło ciepła może ogrzewać pomieszczenia i przygotowywać ciepłą wodę użytkową. O sprawności systemu decydują nie tylko kocioł lub pompa ciepła, lecz także projekt hydrauliczny, armatura, zabezpieczenia oraz późniejsza regulacja.

Czym różnią się instalacje CO i CWU?

Instalacja centralnego ogrzewania, czyli CO, odpowiada za przekazywanie ciepła do pomieszczeń. Woda ogrzana przez źródło ciepła przepływa przez grzejniki, ogrzewanie podłogowe albo inne odbiorniki. Instalacja ciepłej wody użytkowej, czyli CWU, przygotowuje wodę wykorzystywaną w łazienkach, kuchni i innych punktach poboru.

Oba układy mogą korzystać z tego samego źródła, ale nie są tym samym obiegiem. Woda instalacyjna krążąca w CO nie powinna być używana do celów higienicznych. Wymiana energii między obiegami odbywa się przez wymiennik lub zasobnik CWU.

Najważniejsze funkcje obu części systemu można ująć następująco:

• CO odpowiada za ogrzewanie pomieszczeń przez grzejniki, ogrzewanie podłogowe lub inne odbiorniki.
• CWU zapewnia podgrzewanie i dystrybucję wody do wanien, pryszniców, umywalek i zlewozmywaków.
• Wspólne źródło ciepła pozwala sterować pracą obu układów z jednego systemu automatyki.
• Rozdzielenie obiegów umożliwia utrzymanie parametrów właściwych dla ogrzewania i wody użytkowej.

W nowym budynku integracja CO i CWU ułatwia dobór urządzeń oraz zarządzanie energią. Pompa ciepła może zasilać oba obiegi, podobnie jak kocioł kondensacyjny, jednak sposób ich połączenia zależy od mocy źródła, zapotrzebowania na ciepło, liczby użytkowników i rodzaju odbiorników.

Obieg grawitacyjny czy pompowy?

W instalacji grawitacyjnej przepływ wody wynika z różnicy gęstości między wodą ogrzaną i schłodzoną. Ciepła woda unosi się, a chłodniejsza opada do źródła ciepła. Takie rozwiązanie wymaga właściwego układu przewodów, odpowiednich różnic wysokości i większych średnic rur. Jego działanie jest powolne, a możliwości regulacji ograniczone.

W układzie pompowym przepływ wymusza pompa obiegowa. Pozwala to prowadzić przewody w bardziej elastyczny sposób, stosować mniejsze średnice i szybciej osiągać właściwą temperaturę. Pompa musi jednak zostać dobrana do oporów przepływu, długości instalacji i liczby obiegów.

System otwarty i zamknięty

Drugim ważnym podziałem dotyczy sposobu zabezpieczenia instalacji. W systemie otwartym woda ma kontakt z powietrzem przez otwarte naczynie wzbiorcze. W systemie zamkniętym obieg jest odizolowany od atmosfery, a zmiany objętości wody kompensuje przeponowe naczynie wzbiorcze.

System zamknięty wymaga między innymi właściwie dobranej grupy bezpieczeństwa, kontroli ciśnienia oraz ochrony przed przegrzaniem. Nie każde źródło ciepła można podłączyć do dowolnego układu. Szczególne znaczenie mają wymagania producenta urządzenia i przepisy dotyczące konkretnego rodzaju kotła. Zmiana systemu otwartego na zamknięty bez oceny stanu instalacji i zabezpieczeń może być niebezpieczna.

Elementy instalacji CO i CWU

Co wpływa na pracę instalacji CO?

Sam kocioł lub pompa ciepła nie zapewnia jeszcze prawidłowego działania ogrzewania. Przepływ, temperatura i bezpieczeństwo zależą od współpracy kilku grup elementów:

• Zawory mieszające regulują temperaturę czynnika, co ma szczególne znaczenie przy ogrzewaniu podłogowym.
• Grupy pompowe zapewniają przepływ w poszczególnych obiegach, na przykład grzejnikowym i podłogowym.
• Odpowietrzniki i separatory pomagają usuwać powietrze, które może powodować hałas i ograniczać przepływ.
• Armatura zabezpieczająca chroni układ przed nadmiernym ciśnieniem, temperaturą i skutkami awarii.
• Automatyka steruje temperaturą zasilania, pracą pomp i poszczególnymi strefami ogrzewania.

W budynku z grzejnikami i podłogówką obiegi mogą wymagać różnych temperatur zasilania. Dlatego projekt powinien uwzględniać rozdzielenie obiegów, zawory mieszające i regulację przepływów. Bez tego część pomieszczeń może być przegrzewana, a inne niedogrzane.

Co jest potrzebne w instalacji CWU?

W układzie CWU najważniejszą funkcję pełni zasobnik albo podgrzewacz przepływowy. Zasobnik magazynuje podgrzaną wodę i pozwala pokryć krótkotrwałe, większe zapotrzebowanie. Podgrzewacz przepływowy przygotowuje wodę na bieżąco, ale wymaga odpowiedniej mocy urządzenia i wydajności instalacji.

Elementy, które zwykle decydują o komforcie i bezpieczeństwie CWU, to:

• Zasobnik CWU magazynuje wodę i współpracuje ze źródłem ciepła.
• Grupa bezpieczeństwa zabezpiecza zasobnik przed skutkami wzrostu ciśnienia.
• Zawór mieszający ogranicza temperaturę wody kierowanej do punktów poboru i zmniejsza ryzyko poparzenia.
• Przewód cyrkulacyjny skraca czas oczekiwania na ciepłą wodę w rozległych instalacjach.
• Izolacja przewodów ogranicza straty ciepła podczas przesyłu i cyrkulacji.

Cyrkulacja poprawia komfort, ale stale pracująca pompa może zwiększać zużycie energii. Dlatego jej działanie często łączy się z harmonogramem, termostatem albo sterowaniem zależnym od zapotrzebowania.

Modernizacja instalacji – dlaczego potrzebny jest audyt?

Wymiana samego kotła nie zawsze rozwiązuje problemy starego systemu. Przewody mogą mieć zbyt małe przekroje, być zamulone albo skorodowane, a grzejniki i armatura mogą nie współpracować z nowym źródłem ciepła. Przy przejściu z układu grawitacyjnego na pompowy trzeba też sprawdzić szczelność, opory przepływu, naczynie wzbiorcze i sposób zabezpieczenia instalacji.

Audyt powinien obejmować stan rur, grzejników, zaworów, izolacji, zasobnika, instalacji elektrycznej oraz zabezpieczeń. Należy też określić zapotrzebowanie budynku na ciepło. Dopiero na tej podstawie można ocenić, czy wystarczy wymiana urządzenia, czy potrzebna jest przebudowa obiegów i armatury.

W przypadku starej CWU trzeba zweryfikować temperaturę pracy, stan zasobnika, drożność przewodów i działanie cyrkulacji. Zastoiny wody, osady oraz niewłaściwe temperatury sprzyjają namnażaniu bakterii z rodzaju Legionella. Zagrożenie nie wynika z samego wieku instalacji, lecz z jej warunków pracy i stanu technicznego. Przy podejrzeniu problemu warto zlecić ocenę instalacji oraz badanie wody uprawnionemu laboratorium.

Modernizacja może być też wymuszona aktualnymi wymaganiami środowiskowymi dotyczącymi źródeł ciepła i jakości spalania. Przepisy zależą od rodzaju urządzenia oraz lokalnych uchwał, dlatego przed wymianą kotła trzeba sprawdzić bieżące wymagania, zamiast opierać decyzję na ogólnych informacjach z rynku.

Najczęstsze powody modernizacji starego systemu to:

• zbyt wysokie koszty ogrzewania pomieszczeń lub podgrzewania wody;
• nierównomierne grzanie i trudności z regulacją temperatury;
• awarie, korozja, nieszczelności albo niedrożność przewodów;
• długi czas oczekiwania na ciepłą wodę i nieprawidłowa cyrkulacja;
• konieczność dostosowania źródła ciepła do aktualnych wymagań technicznych.

Samodzielne przeróbki bez obliczeń i oceny zabezpieczeń mogą doprowadzić do przegrzewania, hałasu, niedostatecznego przepływu albo awarii. Wymiana źródła ciepła, ingerencja w układ hydrauliczny i problemy z higieną CWU powinny być prowadzone przez osoby z odpowiednimi kwalifikacjami.

Jak zaplanować projekt i wykonanie instalacji?

Przed rozpoczęciem prac warto przejść przez kolejne etapy. Taka lista nie zastępuje projektu, ale pomaga uporządkować decyzje inwestora:

• Audyt – oceń stan techniczny rur, odbiorników, zasobnika, armatury i zabezpieczeń.
• Dobór źródła ciepła – porównaj zapotrzebowanie CO, potrzeby CWU, sposób pracy urządzenia i dostępne miejsce.
• Projekt hydrauliczny – zaplanuj obiegi, średnice przewodów, pompy, zawory, naczynie wzbiorcze i grupy bezpieczeństwa.
• Wykonawstwo – zleć montaż instalatorowi, który wykona połączenia, próby szczelności i izolację przewodów.
• Regulacja i konserwacja – wyreguluj przepływy, ustaw automatykę oraz zaplanuj przeglądy, czyszczenie filtrów i kontrolę ciśnienia.

Najlepszy moment na decyzję o integracji CO i CWU przypada przed zakupem źródła ciepła. Wtedy można dopasować zasobnik, moc urządzenia, sposób sterowania i układ przewodów do rzeczywistych potrzeb budynku. Przy modernizacji starej instalacji punktem wyjścia powinien być audyt, a nie katalog konkretnego urządzenia.
