Zabezpieczenie różnicowe wykrywa prąd, który opuszcza prawidłowy tor obwodu, i odłącza zasilanie przy wykryciu upływu. Schemat połączenia musi uwzględniać zarówno przewód fazowy L, jak i neutralny N, a także ochronę samego aparatu przed przeciążeniem. W praktyce stosuje się zestaw RCCB + wyłącznik nadprądowy albo zintegrowany wyłącznik RCBO.
RCCB i RCBO – czym różnią się te urządzenia?
RCCB jest wyłącznikiem różnicowoprądowym bez członu nadprądowego. Porównuje prąd płynący przewodem fazowym i neutralnym. Gdy część prądu popłynie inną drogą, na przykład przez przewód ochronny lub ciało człowieka do ziemi, aparat może odłączyć obwód. Nie chroni jednak przewodów ani własnych podzespołów przed przeciążeniem.
Dlatego RCCB wymaga współpracy z wyłącznikiem nadprądowym typu S. Ten drugi aparat ogranicza skutki przeciążenia i zwarcia. RCBO łączy obie funkcje w jednym urządzeniu – zapewnia ochronę różnicowoprądową oraz nadprądową dla przypisanego obwodu.
| Cecha | RCCB | RCBO |
|---|---|---|
| Funkcja | Ochrona różnicowoprądowa | Ochrona różnicowoprądowa i nadprądowa |
| Szerokość modułowa | Zwykle 2M, osobny S zajmuje kolejne miejsce | Zależnie od modelu 1M–2M |
| Koszt | Zwykle niższy dla pojedynczego aparatu, lecz wymaga dodatkowego S | Zwykle wyższy od samego RCCB |
| Zabezpieczenie nadprądowe | Wymaga zewnętrznego wyłącznika nadprądowego | Ma własny człon nadprądowy |
Przy wyborze trzeba uwzględnić nie tylko cenę aparatu, lecz także miejsce w rozdzielnicy, sposób podziału obwodów i koszt ewentualnej wymiany. W RCBO uszkodzenie jednego z wewnętrznych członów oznacza wymianę całego urządzenia.
Jak wygląda schemat połączenia dla jednego obwodu?
W układzie z RCCB przewód fazowy L przechodzi przez wyłącznik różnicowoprądowy, a następnie trafia do wyłącznika nadprądowego i dalej do odbiorników. Przewód neutralny N również musi przejść przez tor RCCB, po czym biegnie do chronionego obwodu. Przewód ochronny PE nie przechodzi przez RCD, lecz jest prowadzony na osobną szynę ochronną.

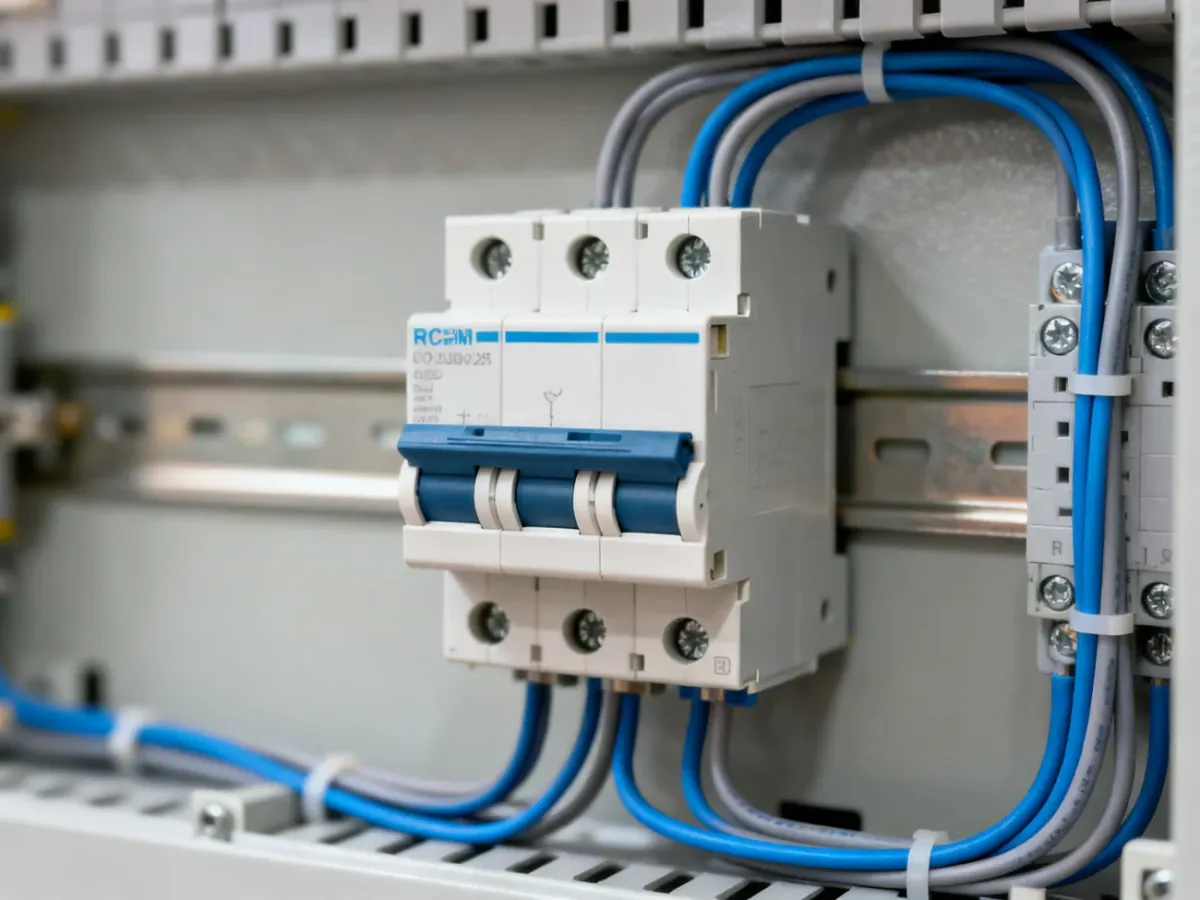

W układzie z RCBO przewody L i N zasilające konkretny obwód podłącza się do odpowiednich zacisków urządzenia. Z wyjść aparatu przewody biegną do odbiorników. Prąd płynie więc przewodem L przez RCBO do obwodu, a następnie wraca przewodem N przez tor neutralny tego samego RCBO. Aparat porównuje oba prądy i reaguje na ich różnicę.
Nie wolno łączyć przewodu neutralnego chronionego przez jeden RCBO z przewodem N należącym do innego obwodu. Taki błąd może powodować samoczynne zadziałania, ponieważ prąd wypływający przez jeden tor nie wraca w całości przez ten sam układ pomiarowy.
Jak podłączyć kilka obwodów?
Przy kilku obwodach można zastosować jeden RCCB oraz osobne wyłączniki nadprądowe. Faza L po przejściu przez RCCB jest rozdzielana na poszczególne aparaty S. Każdy z nich zasila oddzielny obwód. Przewody neutralne tych obwodów należy połączyć na szynie N znajdującej się za RCCB. Nie wolno mieszać jej z szyną neutralną strony zasilającej.
Alternatywą jest zastosowanie osobnego RCBO dla każdego obwodu. Wtedy każdy aparat prowadzi własny tor L i N, a ochrona nadprądowa oraz różnicowoprądowa jest przypisana bezpośrednio do konkretnego obwodu. Rozwiązanie ogranicza zakres wyłączenia podczas awarii, ale może wymagać większej rozdzielnicy i większego budżetu.
Przy jednym RCCB awaria różnicowoprądowa w jednym obwodzie może odłączyć wszystkie obwody podłączone za tym aparatem. Osobne RCBO ułatwiają lokalizację uszkodzenia i pozostawiają zasilanie w pozostałych obwodach.
Jak zaprojektować układ zabezpieczenia?
Przed doborem aparatury trzeba ustalić obciążenie obwodów, przekroje przewodów, sposób ułożenia instalacji oraz warunki przyłączenia. Kolejność prac projektowych może wyglądać następująco:
- Określ przewidywany prąd obciążenia dla każdego obwodu i sprawdź, jakie odbiorniki będą do niego podłączone.
- Dobierz wyłączniki nadprądowe do przewodów i warunków instalacji, a nie wyłącznie do mocy odbiorników.
- Sprawdź prąd znamionowy RCCB lub RCBO oraz jego zgodność z zabezpieczeniem poprzedzającym.
- Rozdziel przewody neutralne tak, aby każdy obwód chroniony różnicowo miał właściwy, przypisany tor N.
- Zweryfikuj schemat, selektywność i parametry aparatów zgodnie z projektem oraz dokumentacją producenta.
Prąd znamionowy RCCB, oznaczany jako In, określa obciążenie, które aparat może przenosić w określonych warunkach. Nie należy traktować go jako zamiennika zabezpieczenia nadprądowego. Jeżeli RCCB ma In = 25 A, zastosowane przed nim zabezpieczenie musi ograniczać prąd zgodnie z projektem i wymaganiami producenta. Sama suma prądów znamionowych kilku wyłączników S nie oznacza jednak automatycznie, że taki prąd popłynie jednocześnie. Dobór wymaga uwzględnienia obciążenia obliczeniowego, przewodów i warunków pracy.
Przykładowo trzy wyłączniki nadprądowe 16 A nie oznaczają stałego obciążenia 48 A. Taka suma pokazuje jednak, dlaczego nie wolno pozostawić RCCB bez właściwej ochrony przed przeciążeniem. W układzie RCBO człon nadprądowy jest związany z konkretnym obwodem i dobierany wraz z jego przewodami.
Bezpieczeństwo montażu w rozdzielnicy
Praca przy rozdzielnicy pod napięciem jest niedopuszczalna. Montaż, pomiary i modyfikacje instalacji powinny wykonywać osoby z wymaganymi kwalifikacjami elektrycznymi, w tym odpowiednimi uprawnieniami SEP. Przed rozpoczęciem pracy trzeba odłączyć zasilanie, zabezpieczyć je przed przypadkowym załączeniem i potwierdzić brak napięcia przyrządem pomiarowym.
Aparaty montuje się na szynie DIN zgodnie z instrukcją producenta. Trzeba sprawdzić oznaczenia zacisków, dopuszczalny przekrój przewodów, moment dokręcania oraz kierunek zasilania, jeżeli producent określił go dla danego modelu. Po zakończeniu montażu wykonuje się wymagane pomiary instalacji, w tym test działania przyciskiem „T” oraz pomiary ochronne.
Przed zamknięciem rozdzielnicy warto skontrolować następujące elementy:
- Przewody L i N przechodzą przez właściwe tory tego samego aparatu.
- Przewód PE nie został przeprowadzony przez tor pomiarowy RCD.
- Szyny neutralne strony chronionej i zasilającej nie zostały połączone przypadkowo.
- RCCB ma zapewnioną ochronę przed przeciążeniem przez właściwy aparat nadprądowy.
- Parametry aparatu odpowiadają projektowi, przewodom i warunkom zwarciowym instalacji.
W praktyce wybór zależy głównie od liczby obwodów, miejsca w rozdzielnicy i kosztu. Zestaw RCCB + wyłączniki nadprądowe bywa korzystniejszy cenowo przy większej liczbie obwodów. RCBO zajmuje mniej miejsca na pojedynczy chroniony obwód niż zestaw osobnych aparatów, zapewnia selektywniejsze wyłączenie i upraszcza prowadzenie przewodów, ale zwykle kosztuje więcej.
Poprawny schemat zabezpieczenia różnicowego zawsze musi uwzględniać ochronę RCCB przed przeciążeniem oraz prawidłowe prowadzenie przewodów neutralnych. Przy osobnych obwodach RCBO każdy tor L i N pozostaje przypisany do jednego aparatu.
Prace przy instalacjach elektrycznych i w rozdzielnicach powinny być wykonywane przez osoby posiadające wymagane kwalifikacje. Ostateczny dobór zabezpieczeń musi wynikać z projektu instalacji, obliczeń oraz dokumentacji zastosowanych urządzeń.
