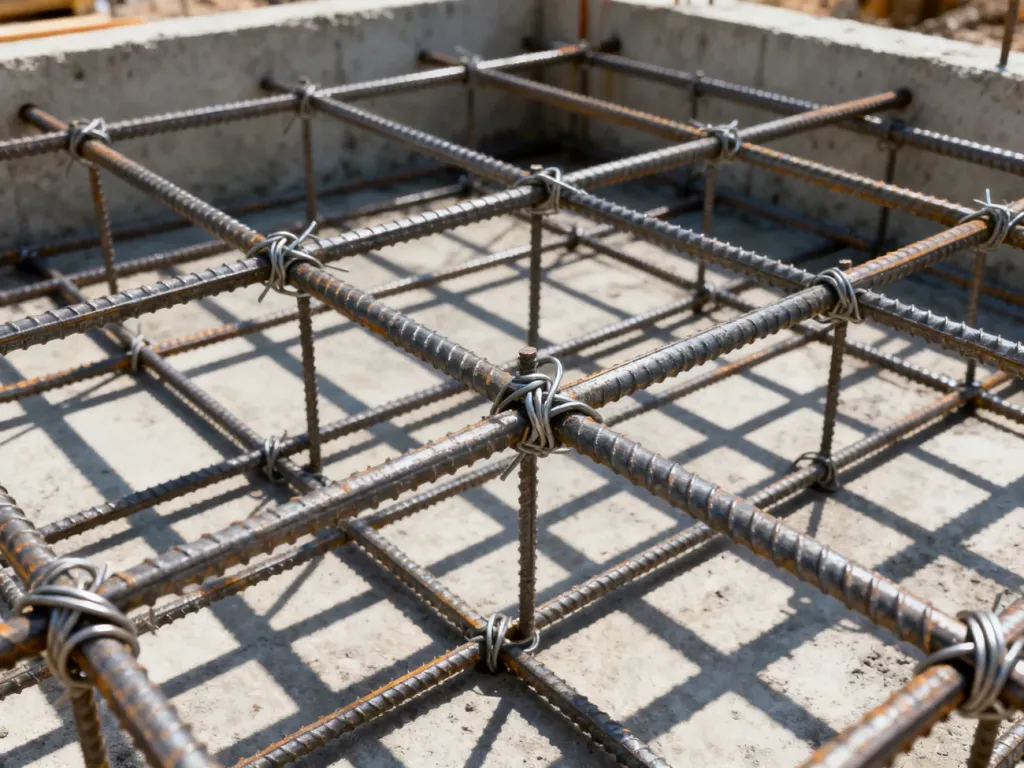

Zbrojenie ław fundamentowych wykonuje się jako przestrzenny szkielet z prętów głównych i strzemion, ułożony zgodnie z projektem konstrukcyjnym. Najważniejsze są ciągłość zbrojenia w narożach, poprawne zakłady prętów oraz zachowanie otuliny betonowej o grubości co najmniej 50 mm. Poniższe wskazówki pomagają zorganizować prace, ale nie zastępują rysunków konstrukcyjnych ani kontroli kierownika budowy.
Co przygotować do wykonania zbrojenia?
Średnica, klasa i liczba prętów muszą wynikać z projektu. W typowych ławach zbrojenie główne wykonuje się z prętów żebrowanych, a strzemiona z prętów o mniejszej średnicy. Nie należy dobierać tych parametrów wyłącznie na podstawie ogólnego poradnika, ponieważ wpływają na nie obciążenia budynku i warunki gruntowe.
Przed rozpoczęciem pracy przygotuj:
- Stal zbrojeniową – pręty główne, strzemiona i ewentualne pręty narożne zgodne z zestawieniem stali.
- Drut wiązałkowy lub wiązarkę – do łączenia prętów bez zmiany ich położenia.
- Podkładki dystansowe – stabilne elementy zapewniające wymaganą otulinę od dołu i boków ławy.
- Narzędzia zbrojarskie – ławę zbrojarską, nożyce lub przecinarkę, giętarkę oraz szczypce.
Stal powinna być wolna od tłuszczu, bitumu i innych zabrudzeń pogarszających przyczepność do betonu. Dopuszczalna jest lekka nalotowa korozja, ale pręty z wyraźnymi wżerami lub osłabionym przekrojem wymagają wymiany po konsultacji z kierownikiem budowy.
Jak zrobić zbrojenie ław fundamentowych krok po kroku?
Najwygodniej przygotować belki zbrojeniowe poza wykopem, na stabilnej ławie zbrojarskiej. Gotowy szkielet przenosi się do szalunku, gdzie ustawia się go na dystansach. Kolejność prac powinna wyglądać następująco:
- Odczytaj projekt – sprawdź przekrój ławy, liczbę i średnicę prętów, rozstaw strzemion, zakłady, zakotwienia oraz miejsca występowania starterów.
- Przytnij i przygotuj pręty – wykonaj cięcie oraz gięcie według wymiarów z rysunków. Nie skracaj prętów na placu budowy bez uzgodnienia z projektantem lub kierownikiem budowy.
- Złóż belkę zbrojeniową – ułóż pręty podłużne, czyli zbrojenie główne, i połącz je ze strzemionami. Strzemiona utrzymują geometrię szkieletu podczas transportu i betonowania.
- Wykonaj połączenia na zakład – gdy pojedynczy pręt jest za krótki, połącz go z następnym na długości określonej w projekcie. Długość zakładu zależy między innymi od średnicy pręta, rodzaju stali, klasy betonu i warunków pracy zbrojenia.
- Ustaw strzemiona w wymaganym rozstawie – każde połączenie należy wykonać starannie drutem wiązałkowym. Samo skręcenie nie zastępuje wymaganej długości zakotwienia ani zakładu.

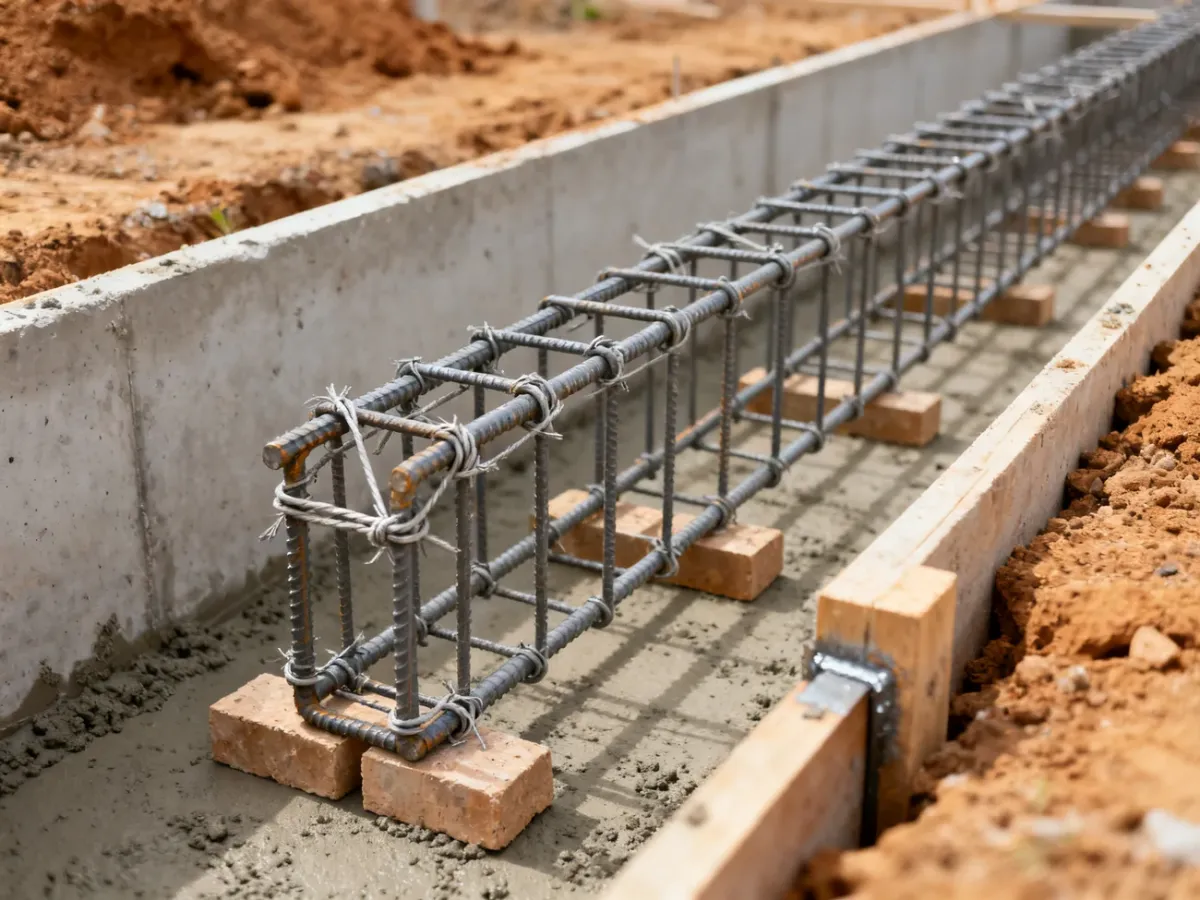

- Umieść belkę w szalunku – ustaw ją na dystansach i sprawdź odległość od dna oraz boków. Zbrojenie nie może dotykać deskowania ani gruntu.
- Skontroluj położenie przed betonowaniem – sprawdź osie, poziom, rozstaw prętów, stabilność szkieletu i przygotowane wypuszczenia dla ścian lub słupów.
Wiązarka automatyczna skraca czas pracy, ale przy niewielkiej budowie można wykonywać połączenia ręcznie. Ważne jest, aby pręty nie przesuwały się podczas układania i zagęszczania mieszanki betonowej.
Naroża i otulina betonowa – na co zwrócić uwagę?
Proste zakończenie prętów w narożniku nie zapewnia ciągłości zbrojenia. W miejscu połączenia ław pręty powinny zostać połączone z odcinkami zagiętymi w kształt litery L albo z elementami narożnymi wskazanymi w projekcie. Takie pręty układa się w sposób zapewniający połączenie zbrojenia obu ramion ławy, zwykle zarówno w górnej, jak i dolnej strefie. Szczegóły gięcia i długości zakotwień zależą od projektu.
Przy długich ławach pręty podłużne łączy się na zakład. Przykładowa długość 70 cm dla prętów o średnicy 12 mm nie jest uniwersalną regułą dla każdej konstrukcji. Ostateczny wymiar należy odczytać z dokumentacji lub potwierdzić z projektantem.
Otulina betonowa powinna wynosić co najmniej 50 mm, o ile projekt i warunki ekspozycji nie wymagają większej wartości. Jest to grubość betonu między powierzchnią pręta a zewnętrzną powierzchnią ławy. Otulina ogranicza dostęp wilgoci i powietrza do stali, chroniąc ją przed korozją. Dystanse muszą być stabilne i przeznaczone do kontaktu z betonem, a ich liczba powinna zapobiegać opadaniu całej belki.
Nie należy zwiększać otuliny przypadkowo. Pręty powinny pozostać w położeniu przewidzianym przez projekt, ponieważ ich lokalizacja wpływa na pracę całego elementu żelbetowego.
Jakich błędów wykonawczych nie popełniać?
Najczęstsze problemy wynikają z przesunięcia zbrojenia, niedokładnego szalunku albo niewłaściwego układania betonu. Ich możliwe skutki przedstawia tabela:
| Błąd wykonawczy | Możliwa konsekwencja | Jak postąpić |
|---|---|---|
| Brak wymaganej otuliny lub kontakt prętów z gruntem | Przyspieszona korozja stali i utrata trwałości elementu | Ustawić zbrojenie na właściwych dystansach i skontrolować odległości |
| Przerwane albo niewłaściwie połączone naroża | Brak ciągłości zbrojenia i większe ryzyko zarysowań | Zastosować rozwiązanie pokazane w projekcie |
| Niestabilny lub krzywy szalunek | Zmiana wymiarów i deformacja ławy podczas betonowania | Wzmocnić deskowanie i sprawdzić jego poziom oraz osie |
| Dolewanie wody do mieszanki betonowej | Obniżenie parametrów betonu i jego wytrzymałości | Stosować mieszankę zgodną z projektem i zagęszczać ją wibratorem |
| Brak lub niewłaściwe wibrowanie betonu | Pustki, tak zwane raki, oraz słabsze połączenie betonu ze stalą | Układać mieszankę warstwami i zagęszczać zgodnie z zasadami robót betonowych |
Uziom i startery – o czym pamiętać przed betonowaniem?
Przed zalaniem ław trzeba sprawdzić, czy projekt przewiduje uziom fundamentowy. Wykonuje się go zwykle z płaskownika, czyli bednarki, i łączy z instalacją uziemiającą zgodnie z projektem elektrycznym. Nie należy samodzielnie zmieniać jego trasy ani sposobu połączenia.
Jeśli ściany fundamentowe, ściany piwnicy lub słupy są żelbetowe, w ławie mogą być potrzebne startery. Są to pręty wypuszczone ponad beton, które łączą zbrojenie fundamentu z elementem wyższej kondygnacji. Ich średnica, liczba, rozstaw i długość zakotwienia muszą odpowiadać dokumentacji konstrukcyjnej.
Czy zbrojenie jest gotowe do betonowania?
Przed zamówieniem mieszanki wykonaj ostatnią kontrolę całego układu:
- Pręty są czyste, nie mają tłuszczu, bitumu ani łuszczącej się korozji.
- Zbrojenie ma właściwą średnicę, liczbę prętów, rozstaw i położenie względem osi ławy.
- Zakłady, naroża, zakotwienia i startery wykonano zgodnie z projektem.
- Otulina wynosi co najmniej 50 mm, a dystanse nie przesuwają się pod obciążeniem.
- Szalunek jest stabilny, szczelny, wypoziomowany i ma prawidłowe wymiary.
- Uziom fundamentowy oraz przepusty i inne elementy przewidziane w projekcie są przygotowane.
Jeżeli projekt jest nietypowy, ławy są schodkowe albo nie masz doświadczenia w robotach żelbetowych, prace powinien ocenić kierownik budowy przed betonowaniem. W przypadku rozbieżności między wykonanym zbrojeniem a rysunkiem nie należy podejmować decyzji na własną rękę.
Artykuł ma charakter informacyjny i nie zastępuje projektu konstrukcyjnego, zasad wiedzy technicznej ani kontroli kierownika budowy. Prace budowlane należy wykonywać zgodnie z dokumentacją oraz po uzgodnieniu zmian z uprawnionym projektantem.
