Jednofazowy wyłącznik różnicowoprądowy włącza się szeregowo w przewody fazowy L i neutralny N. Przewód ochronny PE nie może przechodzić przez RCD ani być łączony z przewodem N za wyłącznikiem. Prace w rozdzielnicy powinien wykonywać elektryk z odpowiednimi uprawnieniami SEP, ponieważ błąd może spowodować porażenie, brak ochrony lub pożar.
Przygotowanie do montażu
Przed doborem i podłączeniem urządzenia trzeba sprawdzić układ sieci, parametry instalacji oraz instrukcję konkretnego modelu. Producenci mogą różnie rozmieszczać zaciski wejściowe i wyjściowe, dlatego oznaczenia na obudowie mają pierwszeństwo przed ogólnym schematem.
Do przygotowania pracy potrzebne są:
- Wkrętaki z izolacją przeznaczone do prac elektrycznych.
- Miernik napięcia lub dwubiegunowy wskaźnik napięcia.
- Szczypce do cięcia i przygotowania przewodów.
- Wyłącznik różnicowoprądowy dobrany do obwodu i rodzaju odbiorników.
Wyłącz zasilanie wyłącznikiem głównym, zabezpiecz je przed przypadkowym załączeniem i sprawdź brak napięcia w rozdzielnicy. Samo opuszczenie dźwigni wybranego aparatu nie zawsze odłącza wszystkie części, na których może występować napięcie.
Ostrzeżenie: praca przy rozdzielnicy pod napięciem jest śmiertelnie niebezpieczna. Osoba bez wymaganych kwalifikacji nie powinna otwierać rozdzielnicy ani wykonywać pomiarów. Jeżeli RCD po montażu natychmiast zadziała albo wyzwala się cyklicznie, nie należy omijać zabezpieczenia. Trzeba odłączyć obwód i zlecić diagnostykę elektrykowi.

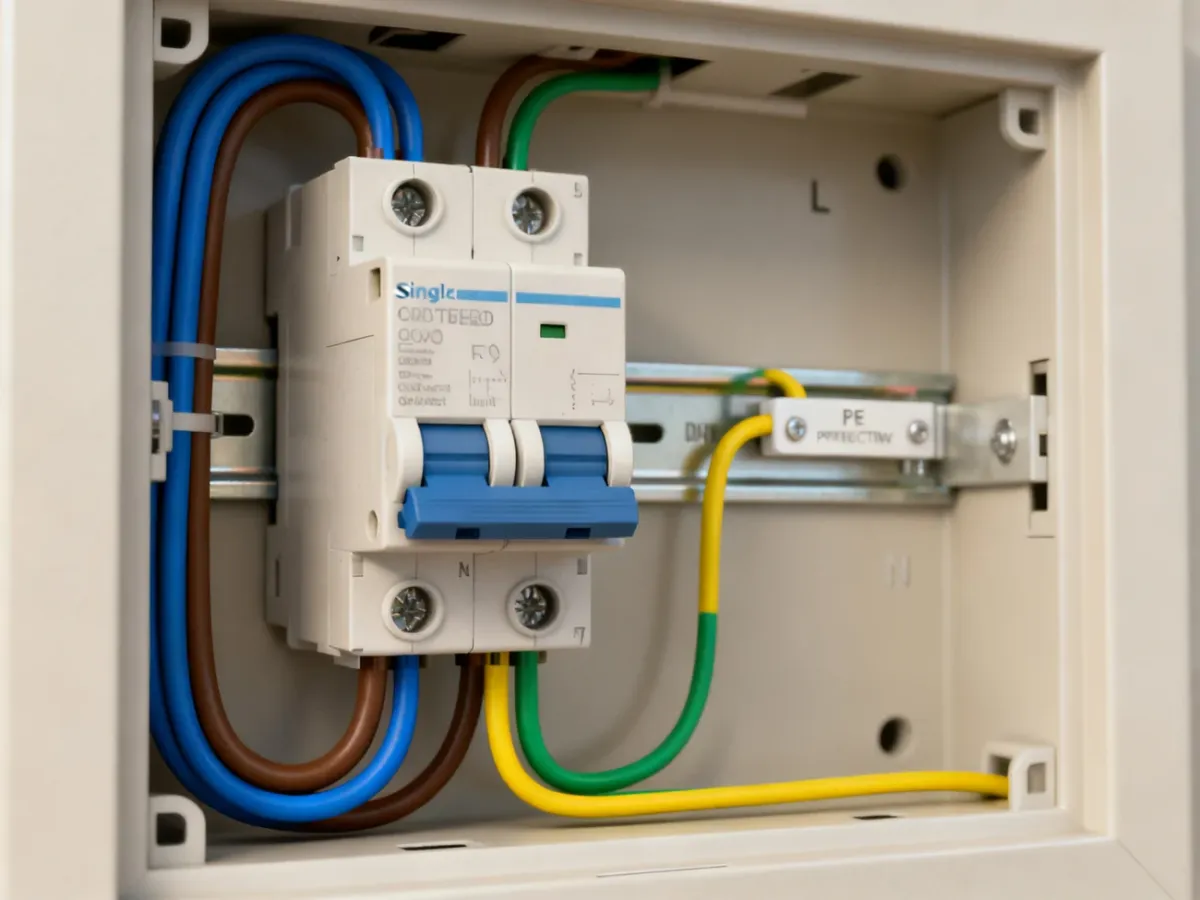

Schemat podłączenia wyłącznika różnicowoprądowego jednofazowego
RCD kontroluje sumę prądów przepływających przez jego tor fazowy i neutralny. W normalnych warunkach prąd wpływający przewodem L wraca przewodem N, więc urządzenie nie wykrywa różnicy. Prąd upływowy, na przykład wskutek uszkodzonej izolacji, powoduje zadziałanie wyłącznika.

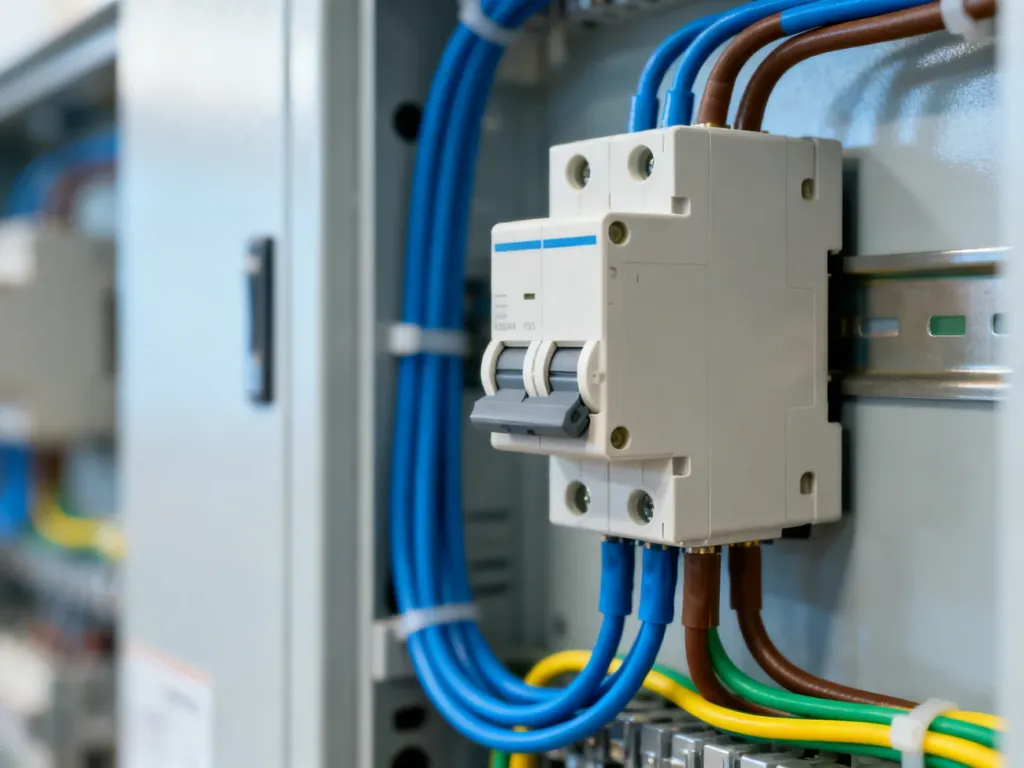

W typowym układzie zasilanie doprowadza się do zacisków wejściowych, najczęściej znajdujących się u góry, a obwód odbiorczy wyprowadza z zacisków dolnych. Nie jest to jednak uniwersalna zasada dla każdego aparatu. Zawsze sprawdź schemat nadrukowany na RCD oraz dokumentację producenta.
| Przewód | Oznaczenie zacisku | Rola i miejsce podłączenia |
|---|---|---|
| Fazowy | L | Wejście zasilania oraz wyjście do chronionego obwodu |
| Neutralny | N | Wejście zasilania oraz wyjście do chronionego obwodu |
| Ochronny | PE | Nie przechodzi przez RCD i pozostaje w osobnej listwie ochronnej |
Przewód N po stronie chronionej musi być prowadzony przez właściwy tor neutralny wyłącznika. Nie wolno połączyć go za RCD z przewodem PE ani z neutralną listwą znajdującą się po stronie zasilania. Takie połączenie może powodować nieuzasadnione wyzwalanie aparatu albo zaburzyć działanie ochrony.
Montaż RCD krok po kroku
- Wyłącz zasilanie główne i potwierdź miernikiem brak napięcia w miejscu pracy.
- Sprawdź oznaczenia L i N na obudowie oraz schemat producenta. Zidentyfikuj przewody wejściowe i wyjściowe.
- Zamocuj aparat na szynie montażowej TH35, upewniając się, że zatrzask prawidłowo zaskoczył.
- Wprowadź przewód fazowy do zacisku L, a neutralny do zacisku N po stronie zasilania. Przewody wychodzące do chronionego obwodu podłącz do odpowiadających im zacisków wyjściowych.
- Pozostaw przewód PE poza wyłącznikiem i poprowadź go do właściwej listwy ochronnej. Nie wykorzystuj go jako przewodu neutralnego.
- Dokręć zaciski zgodnie z momentem podanym przez producenta. Zbyt luźne połączenie może się nagrzewać, a zbyt mocne może uszkodzić zacisk lub przewód.
- Sprawdź ułożenie przewodów, długość odizolowanych końców i brak możliwości wysunięcia żyły z zacisku.
RCD nie zastępuje zabezpieczenia nadprądowego. Obwód powinien mieć także ochronę przed przeciążeniem i zwarciem, dobraną do przekroju przewodów oraz warunków instalacji. Sam wyłącznik różnicowoprądowy reaguje na prąd różnicowy, a nie pełni wszystkich funkcji zabezpieczenia nadprądowego.
Weryfikacja przed uruchomieniem
Przed podaniem napięcia wykonaj kontrolę połączeń. Lista kontrolna powinna obejmować:
- Wszystkie zaciski są dokręcone momentem wskazanym w dokumentacji urządzenia.
- Przewody L i N przechodzą przez właściwe tory RCD.
- Przewód N za wyłącznikiem nie jest połączony z PE ani z neutralną listwą zasilającą.
- Nie ma zwarcia, uszkodzonej izolacji ani luźnych drutów przy zaciskach.
- Przycisk oznaczony literą T lub TEST powoduje zadziałanie wyłącznika.
Po przywróceniu zasilania sprawdź działanie przycisku testowego zgodnie z instrukcją producenta. Jeżeli RCD nie reaguje, wyłącza się natychmiast lub działa niestabilnie, pozostaw instalację wyłączoną i zleć pomiary elektrykowi. Sam fakt, że dźwignia pozostaje w pozycji załączonej, nie potwierdza poprawności ochrony.
Artykuł ma charakter informacyjny. Prace przy instalacji elektrycznej i rozdzielnicy powinny wykonywać osoby posiadające wymagane kwalifikacje oraz stosować się do dokumentacji producenta i obowiązujących zasad ochrony przeciwporażeniowej.
