Prawidłowe prowadzenie przewodów elektrycznych w domu wymaga tras wyznaczonych pionowo i poziomo, ochrony przed uszkodzeniami mechanicznymi oraz zachowania właściwych promieni gięcia. Prace przy instalacji i jej odbiór powinny wykonywać osoby z odpowiednimi uprawnieniami elektrycznymi, w tym uprawnieniami SEP.
Jak poprowadzić przewody elektryczne w domu krok po kroku?
Instalację wykonuje się zgodnie z projektem i zasadami określonymi między innymi w PN-HD 60364. Dobór przewodów, zabezpieczeń oraz sposób wykonania połączeń powinien zostać oceniony przez elektryka. Poniższa kolejność dotyczy fizycznego prowadzenia tras, osłon i mocowania.
Prace warto prowadzić w następującej kolejności:
- Wyznacz trasy – prowadź je równolegle do podłogi i krawędzi ścian, wyłącznie pionowo lub poziomo. Zaznacz miejsca puszek, rozdzielnicy i przejść przez ściany.
- Przygotuj podłoże – wykonaj bruzdy o wymiarach pozwalających na swobodne ułożenie przewodu lub osłony. Usuń ostre fragmenty, które mogłyby przeciąć izolację.
- Zamontuj osłony – w zależności od warunków zastosuj peszel, rurę RL albo korytko. Osłona powinna być stabilnie zamocowana i nie może tworzyć załamań utrudniających przeciąganie.
- Ułóż lub przeciągnij przewody – nie ciągnij ich z nadmierną siłą. Przy dłuższych trasach w peszlu wykorzystaj pilot, a przewód wprowadzaj przed zamknięciem trudno dostępnych odcinków.
- Zabezpiecz trasę – zamocuj przewody i osłony tak, aby nie wisiały, nie przesuwały się i nie przenosiły obciążeń na żyły. Zabezpiecz przejścia przez ostre krawędzie.
- Wykonaj sprawdzenia – przed tynkowaniem skontroluj ciągłość przewodów, oznaczenia, ułożenie tras i stan izolacji. Końcowe pomiary oraz odbiór powinien wykonać uprawniony elektryk.
Nie należy prowadzić przewodów po skosach tylko dlatego, że taka trasa jest krótsza. Proste odcinki ułatwiają późniejsze wiercenie, wykrywanie przebiegu instalacji i wykonanie dokumentacji powykonawczej.
Jak dobrać osłonę przewodu?
Osłona chroni izolację przed uderzeniem, zgnieceniem, przecięciem, tarciem i nadmiernym zgięciem. Jej rodzaj zależy od miejsca montażu oraz przewidywanych obciążeń mechanicznych.
| Rodzaj osłony | Zastosowanie | Uwagi montażowe |
|---|---|---|
| Peszel | Nierówne trasy, bruzdy, przejścia z puszki lub rozdzielnicy do innej osłony | Nie powinien mieć ostrych łuków. Przy dłuższych odcinkach przewód najlepiej przeciągnąć przed zamocowaniem peszla. |
| Rura RL | Widoczne instalacje natynkowe, trasy wymagające sztywności i uporządkowanego wyglądu | Stosuj właściwe złączki, kolana i uchwyty. Szczególną uwagę zwróć na delikatne złączki giętkie. |
| Korytko kablowe | Trasy nad sufitem podwieszanym, przy ścianach i w pomieszczeniach technicznych | Usuń ostre krawędzie po cięciu. Nie przepełniaj korytka i rozdzielaj przewody zasilające od sygnałowych, gdy wymaga tego układ instalacji. |
Peszel jest elastyczny i dobrze sprawdza się na krótkich, nieregularnych odcinkach, ale pod wpływem ciężaru może się uginać. Rura RL zachowuje kształt i zwykle lepiej wygląda na powierzchni ściany, lecz wymaga dokładniejszego trasowania. Korytko ułatwia późniejsze dokładanie przewodów, pod warunkiem że pozostawiono w nim miejsce i uporządkowano wiązki.

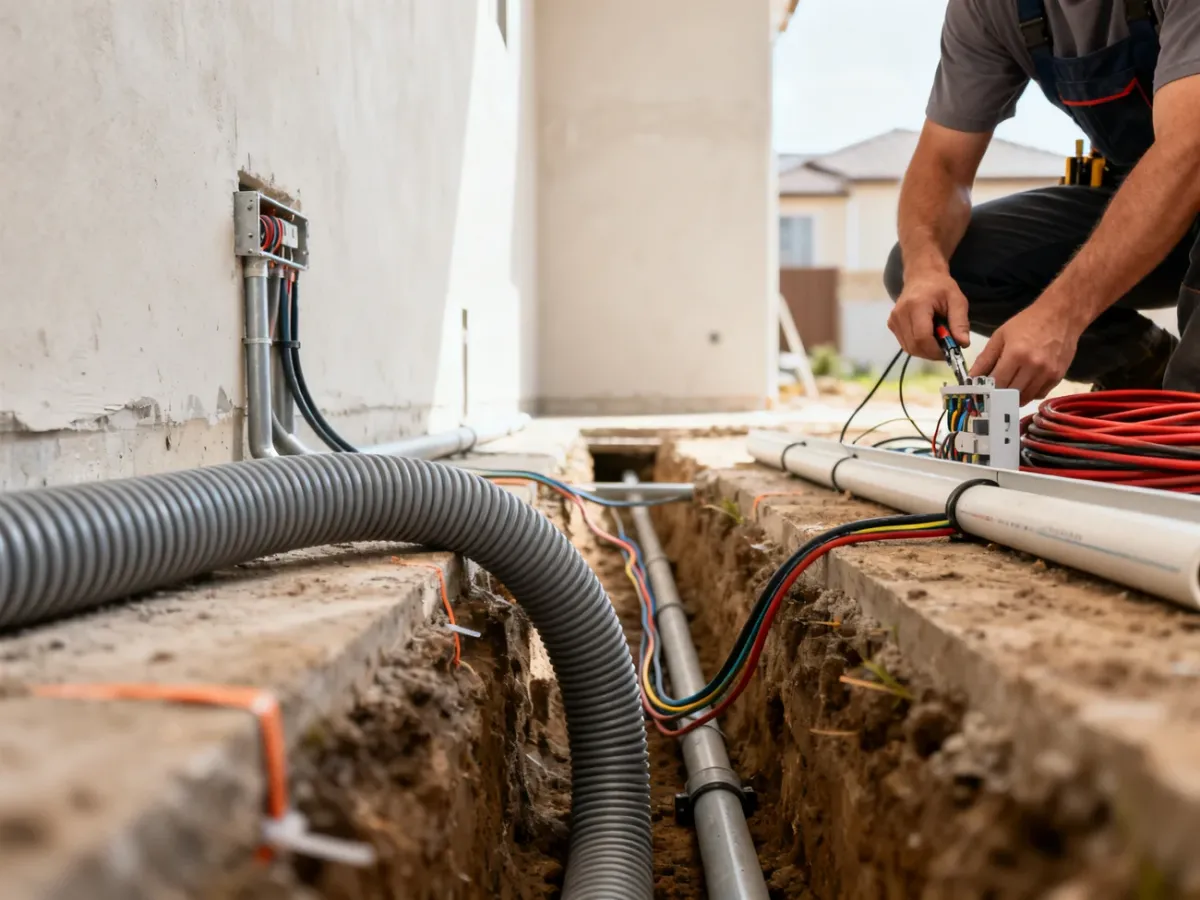

Przewody przeznaczone do wnętrz nie powinny być prowadzone bez sprawdzenia ich odporności na wilgoć, promieniowanie UV ani kontakt z gruntem. Jeśli trasa wychodzi na zewnątrz lub przebiega w ziemi, trzeba zastosować kabel i osłonę przeznaczone do takich warunków. Specjalna rura dwuścienna typu Arot może chronić przewody w gruncie, ale musi pozostać nieuszkodzona i właściwie zabezpieczona na końcach.
Na co uważać przy układaniu przewodów?
Promień gięcia i siła przeciągania
Przewodu nie wolno załamywać ani zginać ciaśniej, niż dopuszcza jego producent. Wartości promienia gięcia zależą od konstrukcji kabla, liczby żył, średnicy zewnętrznej i rodzaju izolacji, dlatego nie należy przyjmować jednej uniwersalnej wartości dla wszystkich przewodów. Zbyt ciasny łuk może uszkodzić izolację, zdeformować żyły albo utrudnić późniejszą wymianę.
Podczas przeciągania kontroluj siłę. Jeśli przewód zatrzymuje się na łuku, nie zwiększaj gwałtownie nacisku. Trzeba znaleźć przyczynę, wyprostować trasę albo zastosować większą osłonę i łagodniejsze zmiany kierunku.
Mocowanie i krzyżowanie tras
Przewody oraz peszle powinny być podparte tak, aby ich ciężar nie obciążał końcówek, zacisków ani izolacji. Przy instalacji natynkowej używa się uchwytów dobranych do średnicy osłony i rodzaju podłoża. Mocowanie musi utrzymać przewód także podczas drgań, przypadkowego pociągnięcia i gwałtownych zjawisk elektrycznych, takich jak zwarcie.
W korytkach układaj przewody równolegle, bez plątania i bez wciskania ich na siłę. Po cięciu korytka zeszlifuj metalowe krawędzie i zastosuj odpowiednie elementy ochronne. Przewód przeciągany przez korytko lub obok innych tras nie powinien szorować po ich izolacji. Krzyżowanie wykonuj możliwie krótko, najlepiej pod kątem prostym, po sprawdzeniu, że miejsce przejścia nie ma ostrych krawędzi.
Przewody zasilające oraz sterownicze i sygnałowe prowadź w sposób ograniczający wzajemne zakłócenia. W korytkach można zastosować przegrody. Metalowe korytka wymagają także oceny pod kątem połączenia ochronnego zgodnie z projektem i zasadami ochrony przeciwporażeniowej.
Przed zamknięciem bruzd sprawdź następujące elementy:
- Trasy przebiegają pionowo lub poziomo, bez przypadkowych odcinków ukośnych.
- Przewody i osłony są stabilnie zamocowane i nie przenoszą naprężeń na zaciski.
- Nie ma załamań, zgnieceń, nacięć ani przetarć izolacji.
- Ostre krawędzie rur, puszek i korytek zostały usunięte albo zabezpieczone.
- Przejścia przez ściany i stropy mają ochronę przed tarciem oraz przemieszczaniem przewodu.
Jakie narzędzia przygotować?
Zakres narzędzi zależy od rodzaju ścian i wybranej technologii. Do podstawowych prac przygotowuje się:
- narzędzia do wyznaczania tras, takie jak poziomnica, miara i marker,
- bruzdownicę lub narzędzia do wykonania bruzd, dobrane do materiału ściany,
- uchwyty, kołki, wkręty oraz elementy mocujące osłony,
- przeciągarkę lub pilot do wciągania przewodów w peszel i rurę.
Przyrządy pomiarowe muszą być sprawne i używane przez osobę, która potrafi prawidłowo ocenić wynik. Sam multimetr nie zastępuje pełnych pomiarów odbiorczych instalacji.
Co sprawdzić przed tynkowaniem?
Przed zamknięciem bruzd wykonaj kontrolę wizualną, porównaj przebieg z dokumentacją i wykonaj wymagane sprawdzenia. Lista kontrolna powinna obejmować:
- ciągłość przewodów ochronnych i właściwe połączenia zgodnie ze schematem,
- stan izolacji oraz brak widocznych uszkodzeń mechanicznych,
- czytelne oznaczenia przewodów i punktów końcowych,
- dokumentację fotograficzną tras przed tynkowaniem oraz protokół pomiarowy po zakończeniu prac.
Zdjęcia powinny pokazywać charakterystyczne punkty, takie jak puszki, narożniki i przejścia przez ściany. Ułatwią późniejsze wiercenie i remonty. Protokół pomiarowy oraz odbiór instalacji powinien sporządzić elektryk posiadający wymagane uprawnienia.
Najbezpieczniejsza instalacja ma proste, udokumentowane trasy, właściwie dobrane osłony i przewody ułożone bez naprężeń. Jeśli nie masz kwalifikacji do wykonywania lub pomiarów instalacji, ogranicz się do uzgodnienia przebiegu z fachowcem i zleć mu montaż oraz odbiór.
Artykuł ma charakter informacyjny. Prace przy instalacji elektrycznej, pomiary i odbiór należy powierzyć osobie z odpowiednimi kwalifikacjami i uprawnieniami.
