Podłączenie różnicówki trójfazowej wymaga przeprowadzenia przewodów L1, L2, L3 oraz N przez właściwe zaciski urządzenia, zgodnie z oznaczeniami i dokumentacją producenta. Błędne połączenie może pozbawić instalację ochrony przeciwporażeniowej, powodować nieuzasadnione zadziałania, a nawet zwiększyć ryzyko pożaru. Montaż i pomiary powinien wykonać elektryk z wymaganymi kwalifikacjami.
Przygotowanie do pracy – bezpieczeństwo i narzędzia
Wyłącznik różnicowoprądowy RCCB porównuje prąd wpływający do obwodu z prądem z niego wypływającym. Gdy część prądu odpływa inną drogą, na przykład przez uszkodzoną izolację lub ciało człowieka, aparat może odłączyć zasilanie. Nie zastępuje jednak zabezpieczenia nadprądowego i nie eliminuje wszystkich zagrożeń związanych z instalacją elektryczną.
Przed rozpoczęciem pracy odłącz zasilanie, zabezpiecz je przed przypadkowym załączeniem i sprawdź brak napięcia odpowiednim przyrządem na wszystkich przewodach. Samo opuszczenie dźwigni wyłącznika głównego nie wystarcza. W rozdzielnicy mogą występować także inne źródła zasilania, na przykład obwody rezerwowe lub instalacja fotowoltaiczna.
Do przygotowania połączeń potrzebne są przede wszystkim:
- dwubiegunowy tester napięcia o właściwej kategorii pomiarowej
- wkrętak dynamometryczny ustawiony zgodnie z DTR aparatu
- przewody i końcówki o przekroju dopuszczonym przez producenta
- prawidłowo zaciśnięte końcówki tulejkowe do przewodów linkowych
Przewody należy prowadzić tak, aby nie były naprężone, a ich izolacja nie została przyciśnięta w zacisku. Przed montażem trzeba sprawdzić układ sieci, parametry RCCB, przekrój przewodów oraz sposób współpracy z wyłącznikami nadprądowymi.
Oznaczenia zacisków i rola przewodu neutralnego

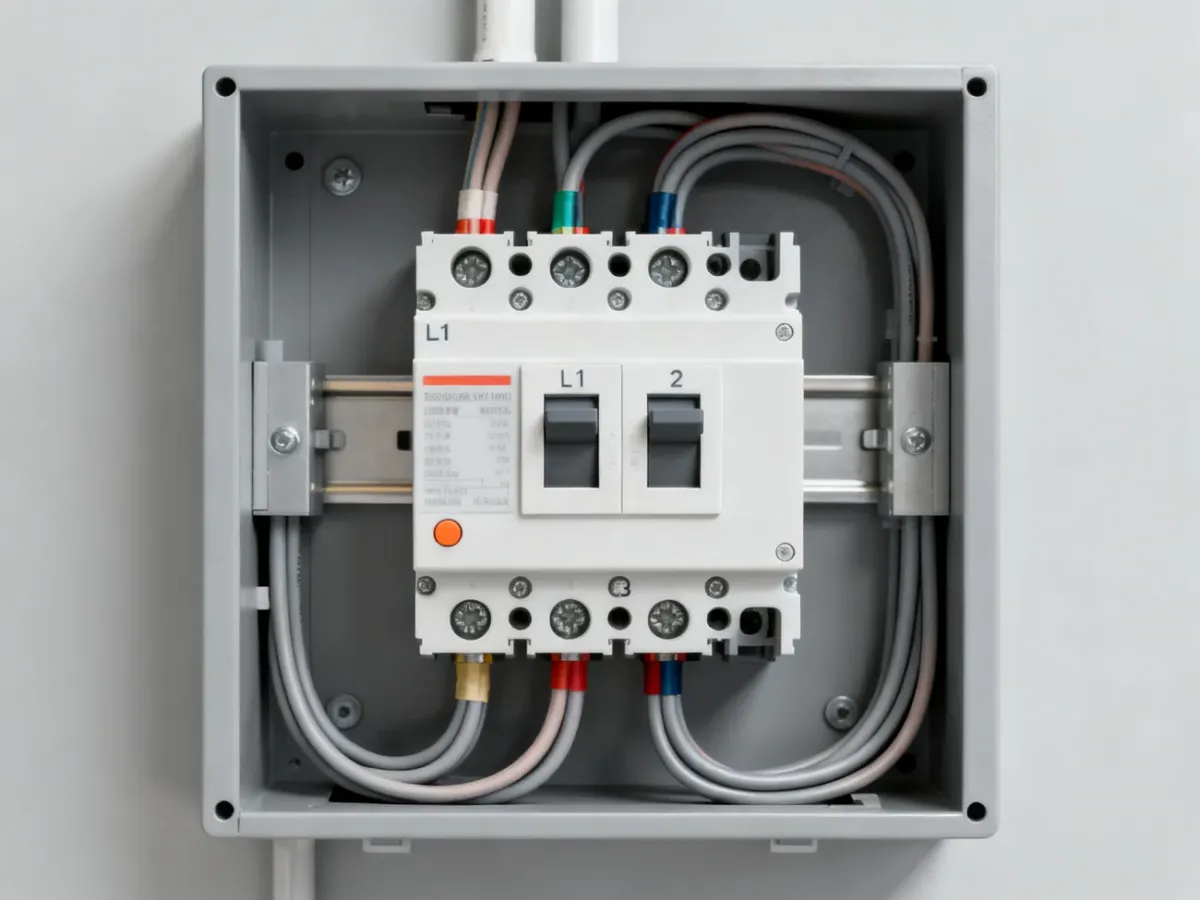

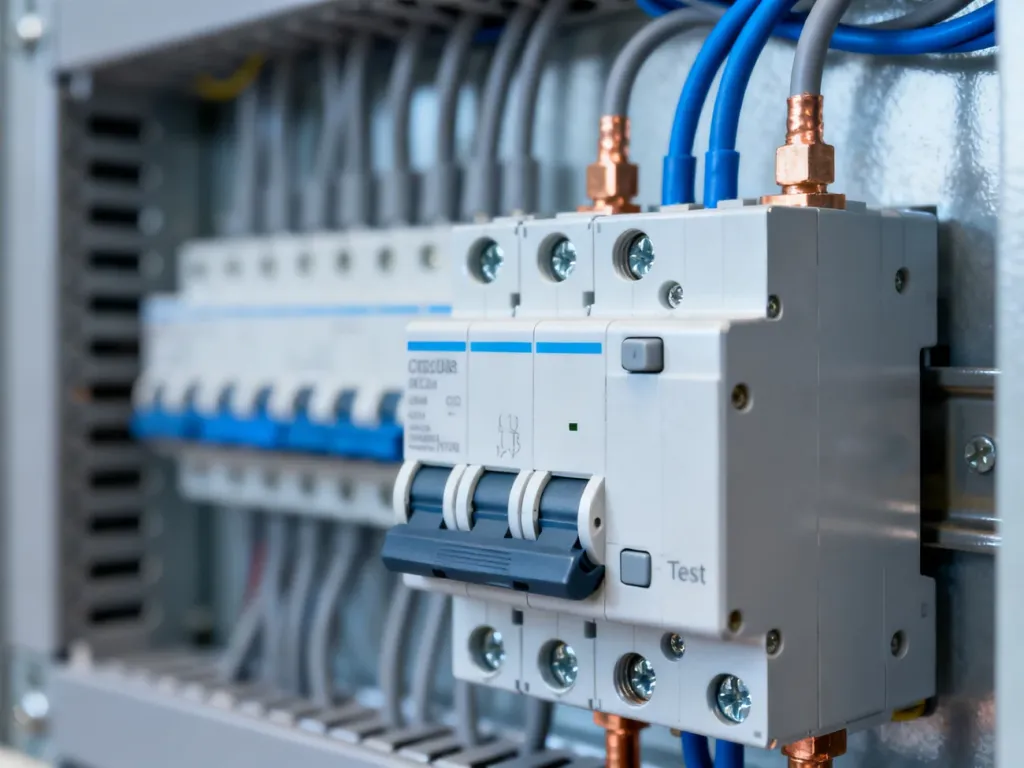

Typowa różnicówka trójfazowa ma cztery tory: trzy fazowe oznaczone jako L1, L2 i L3 oraz tor neutralny N. Wszystkie przewody czynne danego obwodu muszą przechodzić przez ten sam aparat. Przewód ochronny PE nie jest prowadzony przez tor różnicówki.
Przewód N należy podłączyć do dedykowanego zacisku neutralnego po stronie wskazanej przez producenta. Niektóre odbiorniki trójfazowe, na przykład silnik zasilany wyłącznie przewodami L1, L2, L3 i PE, nie korzystają z przewodu neutralnego. Nie oznacza to jednak, że można pominąć N w samym aparacie. W wielu modelach przewód neutralny jest potrzebny do działania obwodu przycisku TEST.
Po naciśnięciu przycisku TEST wbudowany rezystor mocy powoduje przepływ prądu omijający część przekładnika sumującego. Powstaje wtedy sztuczna nierównowaga, która powinna wyzwolić aparat. Sposób zrealizowania tego obwodu zależy od konstrukcji urządzenia, dlatego należy sprawdzić schemat na obudowie i w DTR. Zachowanie tego samego kierunku podłączenia torów zasilających, na przykład zasilanie od góry i odpływ od dołu, zwykle ułatwia poprawne działanie testu, ale wiążące są oznaczenia konkretnego modelu.
| Typ RCD | Reaguje na | Zastosowanie |
|---|---|---|
| AC | Sinusoidalne prądy różnicowe | Proste obwody bez odbiorników o złożonej elektronice, zgodnie z projektem instalacji |
| A | Prądy sinusoidalne i pulsujące stałe | Wiele obwodów domowych z zasilaczami impulsowymi i elektroniką |
| F | Prądy występujące między innymi przy urządzeniach z przetwornicami | Wybrane odbiorniki o zmiennej częstotliwości pracy, zgodnie z ich dokumentacją |
| B | Szerszy zakres prądów różnicowych, w tym prądy stałe wygładzone | Wybrane instalacje przemysłowe i specjalistyczne |
Dobór typu AC, A, F lub B nie wynika wyłącznie z liczby faz. Decydują o nim charakter odbiorników, wymagania projektu i zalecenia producenta urządzeń. W instalacjach z elektroniką impulsową typ A może być właściwszy niż AC, ale ostateczny wybór powinien wynikać z dokumentacji.
Jak podłączyć różnicówkę trójfazową krok po kroku?
Poniższa sekwencja opisuje ogólną zasadę montażu czteropolowego RCCB. Nie zastępuje schematu konkretnego aparatu. Modele różnych producentów, w tym urządzenia Legrand, mogą różnić się oznaczeniami, dopuszczalnym kierunkiem zasilania, budową zacisków oraz wymaganym momentem dokręcania.
- Odłącz i zabezpiecz zasilanie – wyłącz aparat główny, zastosuj blokadę przed przypadkowym załączeniem i potwierdź brak napięcia testerem.
- Zidentyfikuj zaciski – odczytaj z obudowy lub DTR oznaczenia L1, L2, L3 i N oraz rozróżnij stronę zasilania od strony odpływu.
- Podłącz przewody fazowe – przewód L1 umieść w zacisku L1, L2 w L2, a L3 w L3. Nie wkładaj dwóch przewodów pod jeden zacisk, jeśli producent tego jednoznacznie nie dopuszcza.
- Podłącz przewód neutralny – przewód N przyłącz do oznaczonego zacisku neutralnego po stronie zasilania, a przewód neutralny odpływu do odpowiedniego zacisku wyjściowego.
- Połącz odpływ z zabezpieczeniami obwodów – za RCCB prowadź odpowiednie fazy i N do wyłączników nadprądowych oraz odbiorników. Każdy przewód neutralny pozostaw w torze przypisanym do tej samej różnicówki.
- Sprawdź przewody i dokręć zaciski – zastosuj moment podany przez producenta. Nie przyjmuj jednej uniwersalnej wartości, ponieważ zależy ona od modelu, zacisku i przekroju przewodu.
- Wykonaj oględziny przed załączeniem – sprawdź, czy nie ma odsłoniętych żył, luźnych tulejek, uszkodzonej izolacji ani przypadkowego mostka między fazą i N.
W układzie z szyną grzebieniową trzeba zweryfikować jej kompatybilność z aparatem oraz położenie toru neutralnego. Nieprawidłowo dobrany element może połączyć fazę z N i doprowadzić do zwarcia. Przewód ochronny PE prowadzi się na właściwą listwę ochronną, poza torami RCCB.
Jak sprawdzić poprawność połączenia?
Po zakończeniu montażu nie należy od razu obciążać obwodu. Najpierw trzeba wykonać oględziny, pomiary wymagane dla danej instalacji i próbę działania aparatu. Przycisk TEST sprawdza zadziałanie mechanizmu oraz obwodu testowego, ale sam w sobie nie zastępuje pomiaru prądu i czasu zadziałania przez elektryka.
Przed przekazaniem obwodu do pracy sprawdź:
- czy L1, L2, L3 i N znajdują się w zaciskach zgodnych z oznaczeniami oraz DTR
- czy każdy zacisk jest dokręcony właściwym momentem, a przewody nie wysuwają się przy lekkim pociągnięciu
- czy przewody neutralne za różnymi wyłącznikami różnicowoprądowymi są od siebie odseparowane
- czy po załączeniu zasilania przycisk TEST powoduje natychmiastowe zadziałanie aparatu
- czy po ponownym załączeniu RCCB obwód pracuje bez nieuzasadnionego wyzwalania
Przycisk TEST warto uruchamiać z częstotliwością określoną przez producenta, często raz w miesiącu. Jeżeli aparat nie zadziała, nie wolno traktować instalacji jako chronionej. Należy wyłączyć zasilanie obwodu i zlecić diagnostykę elektrykowi.
Najczęstsze błędy przy podłączaniu
Nieprawidłowe prowadzenie przewodów za różnicówką często powoduje samoczynne wyzwalanie albo pozornie poprawną pracę bez rzeczywistej ochrony. Szczególnie niebezpieczne są następujące błędy:
- mostkowanie przewodu neutralnego N z fazą albo z przewodem ochronnym PE
- łączenie przewodów neutralnych należących do różnych różnicówek
- podłączenie przewodu N poza torem RCCB, mimo że odbiornik korzysta z tego przewodu
- zamiana zacisków L1, L2, L3 i N bez sprawdzenia schematu urządzenia
- użycie źle zaciśniętej tulejki lub pozostawienie zbyt długiego odcinka odizolowanej żyły
- dokręcenie zacisku bez wartości podanej w dokumentacji producenta
Jeśli różnicówka wyzwala po podłączeniu odbiornika, nie należy jej wielokrotnie załączać na próbę. Przyczyną może być uszkodzona izolacja, wilgoć, błędne połączenie N lub rzeczywisty prąd upływu. W takiej sytuacji potrzebne są pomiary i lokalizacja usterki przez osobę z odpowiednimi kwalifikacjami.
Prace przy rozdzielnicy i obwodach trójfazowych powinien wykonywać wykwalifikowany elektryk. Artykuł ma charakter informacyjny i nie zastępuje dokumentacji technicznej konkretnego wyłącznika, projektu instalacji ani pomiarów odbiorczych.
