Rozdzielnica elektryczna powinna odzwierciedlać kierunek przepływu energii: od zasilania, przez rozłącznik główny i ochronę przeciwprzepięciową, aż po wyłączniki różnicowoprądowe oraz nadmiarowoprądowe. Taki układ ułatwia obsługę, diagnostykę i bezpieczne odłączenie instalacji.
Dlaczego kolejność bezpieczników ma znaczenie?

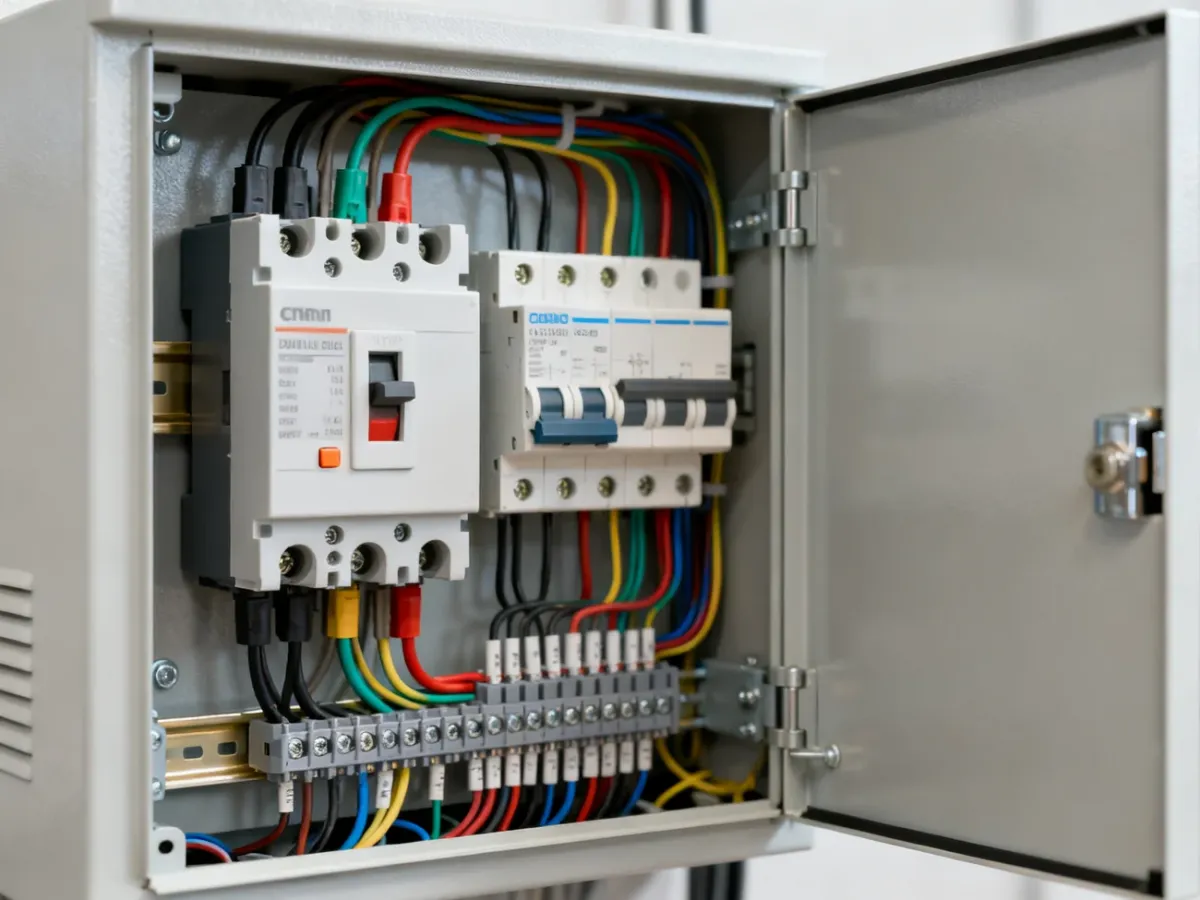

Rozdzielnica elektryczna łączy przewód zasilający z poszczególnymi obwodami budynku. Nie jest więc zwykłą skrzynką, w której moduły można ułożyć w dowolny sposób. Ich rozmieszczenie powinno być czytelne dla osoby obsługującej instalację i zgodne z rzeczywistym przepływem energii.
Najczęściej przyjmuje się układ od lewej do prawej, choć dokładna orientacja może zależeć od konstrukcji obudowy, projektu oraz instrukcji producenta. W typowej rozdzielnicy kolejność wygląda następująco: rozłącznik główny, ogranicznik przepięć, wyłączniki różnicowoprądowe, a następnie wyłączniki nadmiarowoprądowe.
Obwody warto grupować według pomieszczeń albo funkcji. Osobne grupy mogą tworzyć na przykład oświetlenie, gniazda ogólne, kuchnia, łazienka, pralka czy urządzenia o większej mocy. Dzięki temu łatwiej wyłączyć tylko wybraną część instalacji i szybciej znaleźć przyczynę zadziałania zabezpieczenia.

W jakiej kolejności montować aparaturę na szynie DIN?
Moduły mocuje się na szynie DIN, zwykle w standardzie TS35. Przed rozpoczęciem prac trzeba znać układ wynikający z projektu instalacji oraz dobrać aparaturę do liczby i rodzaju obwodów. Sama kolejność fizycznego rozmieszczania może wyglądać tak:
- Przygotuj szynę DIN i trzymacze – sprawdź, czy szyna jest stabilnie zamocowana, a jej długość pozwala na rozmieszczenie wszystkich modułów oraz pozostawienie miejsca na rozbudowę.
- Zamontuj rozłącznik główny – powinien znaleźć się na początku toru zasilania, ponieważ umożliwia ręczne odłączenie całej rozdzielnicy. W instalacji trójfazowej stosuje się rozwiązania wielobiegunowe dobrane do układu zasilania.
- Umieść ogranicznik przepięć – jego zadaniem jest ograniczenie skutków gwałtownego wzrostu napięcia, na przykład podczas zakłóceń w sieci lub wyładowań atmosferycznych. Sposób podłączenia zależy od typu aparatu i układu instalacji.
- Zainstaluj wyłączniki różnicowoprądowe – dzielą instalację na grupy chronionych obwodów. Każdy wyłącznik powinien współpracować z właściwą grupą przewodów, bez mieszania przewodów neutralnych należących do innych aparatów.
- Rozmieść wyłączniki nadmiarowoprądowe – umieszcza się je za odpowiednimi wyłącznikami różnicowoprądowymi. Każdy obwód powinien mieć własne zabezpieczenie dobrane do przewodów i przewidywanego obciążenia.
- Zastosuj szyny łączeniowe i listwy zaciskowe – izolowana szyna zbiorcza może uporządkować zasilanie większej liczby aparatów, a osobne listwy pomagają rozdzielić przewody neutralne i ochronne.
W praktyce kilka obwodów może być chronionych przez jeden wyłącznik różnicowoprądowy, ale podział powinien ograniczać zakres wyłączenia podczas awarii. W większych instalacjach często stosuje się kilka takich aparatów, zamiast obejmować całość jednym urządzeniem.
Elementy rozdzielnicy i ich miejsce
| Element | Funkcja | Sugerowane miejsce |
|---|---|---|
| Rozłącznik główny | Ręcznie odłącza zasilanie całej rozdzielnicy | Początek toru zasilania |
| Ochronnik przepięć | Ogranicza skutki przepięć w instalacji | Za rozłącznikiem, zgodnie ze schematem producenta |
| Wyłącznik różnicowoprądowy | Reaguje na prąd upływowy i chroni użytkowników przed porażeniem | Przed grupą przypisanych obwodów |
| Wyłącznik nadmiarowoprądowy | Chroni konkretny obwód przed przeciążeniem i zwarciem | Na końcu toru danego obwodu |
Jak uporządkować rozdzielnicę?

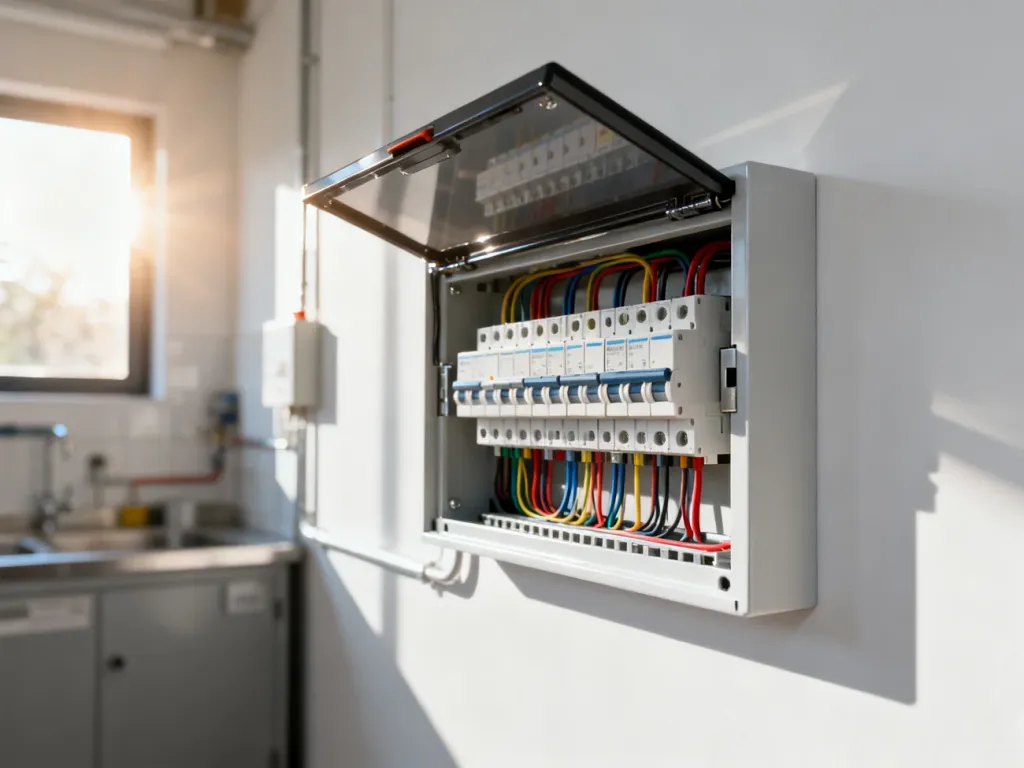

Sam prawidłowy układ aparatów nie wystarczy. Instalacja powinna być opisana i wykonana tak, aby późniejszy serwis nie wymagał odtwarzania połączeń metodą prób. Najwięcej problemów powodują nieopisane przewody, brak miejsca oraz chaotyczne mostki między aparatami.
Przy planowaniu obudowy przyjmij zapas około 20–30% wolnego miejsca na szynach DIN. Pozwoli to w przyszłości dodać kolejny obwód, moduł sterujący lub dodatkową ochronę bez wymiany całej rozdzielnicy.
O porządku i łatwości serwisowania decydują przede wszystkim następujące zasady:
- Opisz każdy obwód – etykieta powinna wskazywać pomieszczenie lub funkcję, na przykład „kuchnia – gniazda” albo „oświetlenie piętra”.
- Grupuj aparaty według funkcji – osobno uporządkuj oświetlenie, gniazda i obwody urządzeń o większej mocy.
- Stosuj szyny łączeniowe – ograniczają liczbę przypadkowych mostków i ułatwiają kontrolę połączeń, ale muszą być zgodne z aparaturą oraz jej układem faz.
- Zabezpiecz moduły trzymaczami – trzymacz KU zapobiega przesuwaniu się aparatury pod wpływem naprężeń przewodów.
- Prowadź przewody równo i z zapasem – przewody nie powinny być naprężone ani zaginane w sposób utrudniający dostęp do zacisków.
Przed zamknięciem obudowy elektryk powinien sprawdzić kilka podstawowych rzeczy:
- Czy wszystkie połączenia są dokręcone zgodnie z wymaganiami producenta?
- Czy każdy obwód ma czytelny opis?
- Czy moduły i szyny są stabilnie zamocowane?
- Czy przewody neutralne należą do właściwych wyłączników różnicowoprądowych?
- Czy w rozdzielnicy nie pozostały narzędzia, ścinki przewodów ani inne luźne elementy?
Bezpieczeństwo prac w rozdzielnicy
Praca w rozdzielnicy pod napięciem stwarza śmiertelne zagrożenie porażeniem. Wyłączenie pojedynczego wyłącznika nadmiarowoprądowego nie oznacza, że wszystkie zaciski w obudowie są bez napięcia. Zasilanie może nadal występować przed tym aparatem lub w innych częściach rozdzielnicy.
Dobór, montaż i pomiary instalacji powinien wykonywać elektryk posiadający wymagane kwalifikacje, powszechnie określane jako uprawnienia SEP. Osoba bez doświadczenia nie powinna samodzielnie przekładać modułów, zmieniać mostków ani podłączać przewodów. Układ od rozłącznika przez ochronnik, różnicówki i nadmiarówki jest zasadą porządkującą, ale nie zastępuje projektu, obliczeń, właściwego doboru aparatury ani pomiarów odbiorczych.
Artykuł ma charakter informacyjny. Prace przy instalacji elektrycznej i w rozdzielnicy należy powierzyć osobie posiadającej wymagane kwalifikacje oraz wykonać po sprawdzeniu braku napięcia odpowiednimi przyrządami.
