Pompa CO nie musi być montowana na zasilaniu. W wielu instalacjach, szczególnie starszych i wysokotemperaturowych, lepszym miejscem jest powrót do kotła, ponieważ płynie tam chłodniejsza woda. Ostateczna decyzja zawsze powinna wynikać z instrukcji kotła, projektu instalacji i warunków pracy pompy.
Pompa CO na zasilaniu czy powrocie?
Zasilanie to odcinek, którym gorąca woda opuszcza kocioł i płynie do grzejników lub rozdzielacza. Powrót prowadzi schłodzony czynnik z instalacji z powrotem do źródła ciepła. Pompa obiegowa może pracować w obu miejscach, pod warunkiem zachowania właściwego kierunku przepływu i wymagań producenta.
W nowoczesnych, zamkniętych instalacjach niskotemperaturowych różnica między tymi lokalizacjami ma mniejsze znaczenie dla trwałości urządzenia. W starszych układach oraz przy kotłach stałopalnych montaż na powrocie często pozostaje korzystniejszy, bo niższa temperatura ogranicza obciążenie pompy i jej elektroniki.
Zasilanie i powrót – najważniejsze różnice
Sama lokalizacja pompy nie przesądza jeszcze o poprawności instalacji. Znaczenie mają także ciśnienie, temperatura, odpowietrzenie, jakość wody oraz sposób zabezpieczenia kotła. Kawitacja, czyli powstawanie i gwałtowne zanikanie pęcherzyków pary w pompie, zależy przede wszystkim od warunków ciśnieniowych. Nie można więc zakładać, że montaż na powrocie automatycznie eliminuje to zjawisko.
| Kryterium | Montaż na zasilaniu | Montaż na powrocie |
|---|---|---|
| Temperatura czynnika | Zwykle wyższa, zwłaszcza przy kotle stałopalnym | Zwykle niższa po oddaniu ciepła przez grzejniki |
| Wpływ na trwałość | Nowoczesne pompy zwykle mogą pracować w tych warunkach, jeśli dopuszcza je producent | Niższa temperatura sprzyja dłuższej pracy urządzenia |
| Ryzyko kawitacji | Zależy głównie od ciśnienia, odpowietrzenia i warunków po stronie ssawnej | Nie znika automatycznie, ale chłodniejszy czynnik może poprawiać warunki pracy |
| Dostęp serwisowy | Zależy od układu rur i miejsca przy kotle | Często łatwiejszy w niskiej lub ciasnej kotłowni |
W praktyce pompa na powrocie bywa także łatwiejsza do zamontowania podczas modernizacji starej instalacji. Nie oznacza to jednak, że zasilanie jest błędnym wyborem. Jeżeli instrukcja kotła wskazuje konkretną lokalizację, należy zastosować się do tego wymagania.

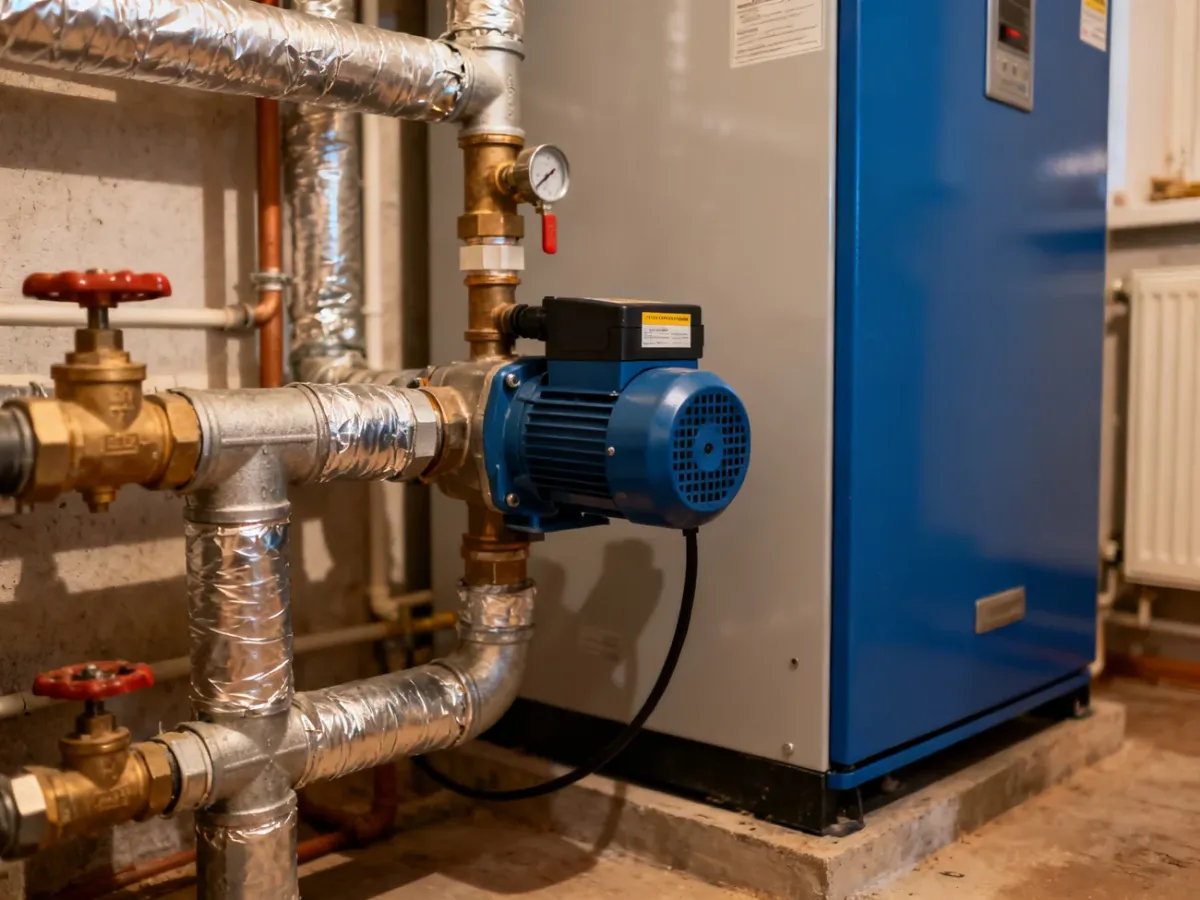

Kiedy montaż na powrocie jest najlepszym wyborem?
Powrót zwykle sprawdza się w następujących sytuacjach:
- Modernizacja starej instalacji grawitacyjnej – pompa może zostać włączona w istniejący układ bez głębokiej przebudowy rur.
- Niska kotłownia – gdy na zasilaniu brakuje miejsca albo przebieg rury wymagałby kosztownej zmiany.
- Instalacja wysokotemperaturowa – chłodniejszy powrót ogranicza obciążenie cieplne pompy.
- Kocioł stałopalny – miejsce montażu i zabezpieczenia trzeba dobrać zgodnie z instrukcją kotła oraz wymaganym układem ochrony powrotu.
W instalacji grawitacyjnej trzeba szczególnie uważać na przepływ po zaniku zasilania. Jeżeli układ ma zachować możliwość pracy grawitacyjnej, obejście pompy i zawór zwrotny muszą być dobrane do średnicy oraz układu rur. Zwykły zawór zamontowany w niewłaściwej pozycji może zablokować naturalny przepływ albo nie zamknąć obejścia podczas pracy pompy.
O czym pamiętać podczas montażu?
Przed rozpoczęciem prac sprawdź wymagania w następującej kolejności:
- Przeczytaj instrukcję kotła i pompy, zwracając uwagę na dopuszczalną temperaturę oraz wymagane położenie urządzenia.
- Porównaj zalecenia z projektem i rzeczywistym przebiegiem instalacji, w tym z miejscem montażu innych obiegów.
- Dobierz osprzęt, średnice i sposób zabezpieczenia przepływu, a przy rozbudowanym układzie skonsultuj rozwiązanie z instalatorem.
Podczas montażu znaczenie mają też podstawowe elementy armatury:
- Strzałka na korpusie pompy musi wskazywać rzeczywisty kierunek przepływu wody.
- Zawory odcinające przed i za pompą pozwalają ją wymienić lub wyczyścić bez spuszczania wody z całej instalacji.
- Zawór zwrotny ogranicza niepożądany przepływ przez niepracującą pompę, ale jego typ i położenie muszą odpowiadać układowi.
- Obejście grawitacyjne wymaga sprawdzenia, czy instalacja będzie mogła działać podczas braku zasilania elektrycznego.
Nie należy montować pompy „na oko”, zwłaszcza gdy instalacja ma kilka obiegów, ogrzewanie podłogowe, zawory mieszające albo kocioł stałopalny. W takich układach liczy się nie tylko miejsce pompy, lecz także jej wydajność, opory przepływu i współpraca z pozostałą armaturą.
Co wybrać?
Jeśli instrukcja kotła nie wskazuje inaczej, montaż pompy CO na powrocie jest zwykle bezpieczniejszym wyborem dla trwałości urządzenia, szczególnie w starszej i wysokotemperaturowej instalacji. W nowoczesnym układzie niskotemperaturowym pompa może pracować także na zasilaniu, jeśli pozwalają na to jej parametry i dokumentacja źródła ciepła. Najpierw sprawdź wymagania producenta, a dopiero potem wybierz miejsce najłatwiejsze do poprawnego i późniejszego serwisowania.
