Przy ogrzewaniu podłogowym zasilanym pompą ciepła nie obowiązuje uniwersalny rozstaw rur 10 cm. W wielu nowych, dobrze izolowanych budynkach wystarcza 15 cm, jeśli obliczenia potwierdzają wymaganą moc przy niskiej temperaturze zasilania. O wyborze decydują straty ciepła, powierzchnia czynna podłogi, opór wykończenia i hydraulika instalacji, a nie sama obecność pompy ciepła.
Czy 10 cm jest obowiązkowe przy pompie ciepła?
Nie. Rozstaw rur jest parametrem projektowym, a nie stałą przypisaną do konkretnego źródła ciepła. Rozstaw 10 cm może zwiększyć moc oddawaną przez podłogę i poprawić równomierność temperatury, ale nie oznacza to, że będzie potrzebny w każdym pomieszczeniu.

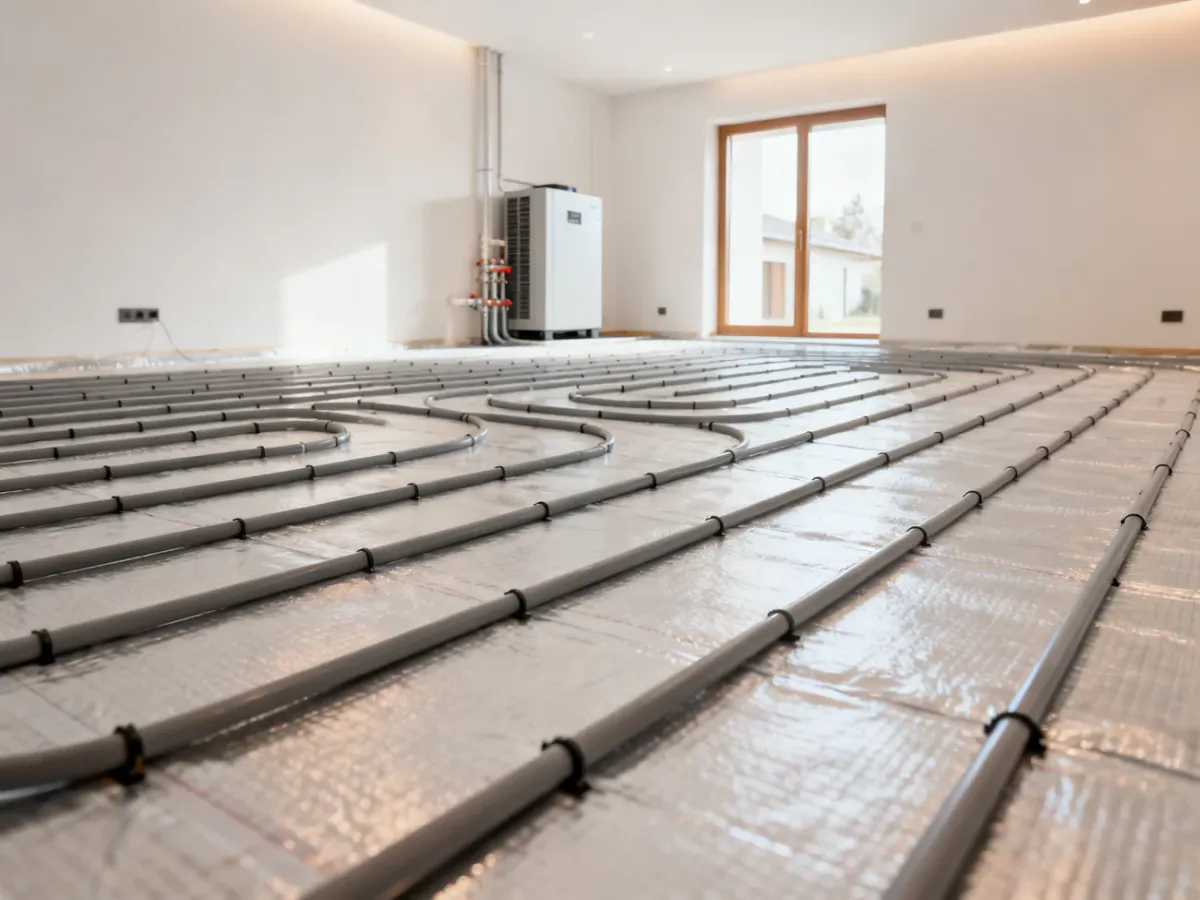

W dobrze ocieplonym domu rozstaw 15 cm często zapewnia wymaganą moc przy niskiej temperaturze wody. Trzeba jednak sprawdzić każdy pokój osobno, ponieważ salon, łazienka, pomieszczenie narożne i pokój z dużymi przeszkleniami mogą mieć zupełnie inne obciążenie cieplne.
Podstawą jest zapotrzebowanie na moc wyrażone w watach dla konkretnego pomieszczenia. Następnie tę wartość odnosi się do powierzchni czynnej, czyli fragmentu podłogi, który rzeczywiście oddaje ciepło. Stała zabudowa, wanna, brodzik, szafy bez prześwitu czy wyspa kuchenna zmniejszają tę powierzchnię. Jeśli podłoga ma oddać tę samą moc z mniejszego pola, wymagania wobec rozstawu rosną.
Jak rozstaw rur wpływa na pracę pompy ciepła?

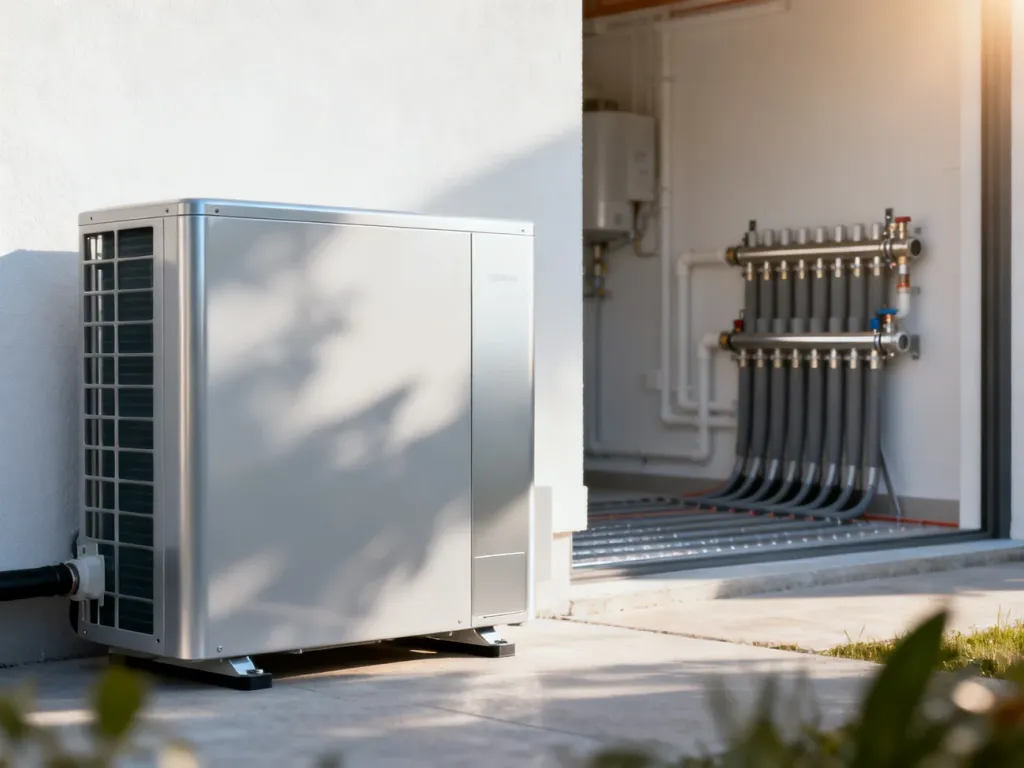

Ogrzewanie podłogowe jest instalacją niskotemperaturową, dlatego dobrze współpracuje z pompą ciepła. W wielu układach projektuje się temperaturę zasilania w granicach około 30–35°C, choć dokładna wartość zależy od budynku, pogody, konstrukcji podłogi i przyjętych parametrów instalacji.
Gęstszy rozstaw rur oznacza, że ciepło jest rozłożone bardziej równomiernie, a podłoga może uzyskać wymaganą moc przy niższej temperaturze wody. To sprzyja sprawności pompy ciepła, ponieważ jej efektywność zależy między innymi od różnicy między temperaturą dolnego źródła a temperaturą zasilania instalacji. Niższa temperatura zasilania zwykle oznacza korzystniejszy współczynnik COP i mniejsze zużycie energii.
Nie należy jednak wyciągać z tego wniosku, że 10 cm jest zawsze lepsze. Więcej rur oznacza dłuższe lub liczniejsze pętle, większe zużycie materiału i potencjalnie wyższe opory hydrauliczne. Pompa obiegowa musi wtedy zapewnić odpowiedni przepływ przez cały układ.
Gęstsze ułożenie nie pozwala też bez końca zwiększać mocy. Ograniczeniem jest dopuszczalna temperatura powierzchni podłogi, komfort użytkowników oraz wymagania producenta paneli, drewna, kleju lub podkładu. Jeśli problemem jest zbyt mała powierzchnia czynna albo bardzo duża strata ciepła, samo zmniejszenie rozstawu może nie wystarczyć.
Rozstaw 10 cm czy 15 cm – co zmienia się w praktyce?
Poniższe zestawienie pokazuje typowe różnice. Nie zastępuje ono obliczeń dla konkretnej rury, jastrychu, okładziny i parametrów wody.
| Kryterium | Rozstaw 10 cm | Rozstaw 15 cm | Wniosek |
|---|---|---|---|
| Wydajność cieplna | Zwykle wyższa przy tych samych temperaturach wody | Zwykle niższa przy tych samych temperaturach wody | Porównanie trzeba wykonać dla tej samej konstrukcji podłogi |
| Opory hydrauliczne | Więcej rury, często więcej pętli i większe wymagania wobec podziału obwodów | Mniej rury i zwykle prostszy podział instalacji | Liczy się długość rzeczywistych pętli, przepływ i średnica rury |
| Koszt materiałów | Wyższe zużycie rury i elementów montażowych | Mniejsze zużycie materiału | Zagęszczenie powinno wynikać z potrzeby cieplnej, nie z przyzwyczajenia |
| Zastosowanie | Pomieszczenia o większym obciążeniu, małej powierzchni czynnej lub wymaganej większej równomierności | Nowoczesne, dobrze izolowane pomieszczenia o umiarkowanym obciążeniu | W jednym domu mogą występować oba rozstawy |
Orientacyjnie rozstaw 10 cm oznacza około 10 m rury na każdy metr kwadratowy pola grzewczego, a rozstaw 15 cm około 6,7 m. Do tych wartości dochodzą odcinki prowadzące od rozdzielacza i powrotne. Nie wolno więc dobierać liczby pętli wyłącznie przez podzielenie powierzchni przez rozstaw.
Jak wyznaczyć właściwy rozstaw rur?
Dobór można uporządkować w kilku krokach:
- Oblicz straty ciepła pomieszczenia – ustal projektową moc dla każdego pokoju, zamiast przyjmować jedną wartość W/m² dla całego domu.
- Wyznacz powierzchnię czynną – odejmij stałą zabudowę i miejsca, w których rur nie można lub nie należy układać.
- Sprawdź konstrukcję podłogi – uwzględnij średnicę rury, grubość i przewodność jastrychu oraz system mokry albo suchy.
- Uwzględnij opór wykończenia – płytki zwykle stawiają mniejszy opór cieplny niż grube drewno, panele z niewłaściwym podkładem czy wykładzina.
- Przyjmij temperatury pracy – analizuj zasilanie, powrót i temperaturę pomieszczenia. Sama temperatura zasilania nie opisuje całej pracy pętli.
- Porównaj moc i temperaturę powierzchni – odrzuć wariant, który nie pokrywa obciążenia albo przekracza dopuszczalne limity.
- Zweryfikuj pętle hydraulicznie – sprawdź długość obwodów, przepływy, straty ciśnienia, rozdzielacz i możliwości pompy obiegowej.
W praktyce oznacza to, że pompa ciepła nie narzuca rozstawu 10 cm. Zmienia natomiast cel ekonomiczny projektu – korzystne jest uzyskanie wymaganej mocy przy możliwie niskiej temperaturze zasilania. Jeżeli rozstaw 15 cm spełnia ten warunek, nie ma technicznego powodu, by automatycznie zastępować go rozstawem 10 cm.
Na co uważać przy projektowaniu?
Najczęstsze błędy wynikają z traktowania jednej liczby jako uniwersalnej recepty. Szczególnie problematyczne są następujące decyzje:
- 10 cm w całym domu – może doprowadzić do nadmiernej długości pętli, większej liczby obwodów i problemów z równoważeniem instalacji.
- Pomijanie stałej zabudowy – liczenie mocy z całej powierzchni pokoju zaniża wymagania wobec rzeczywiście ogrzewanego pola.
- Ignorowanie oporu okładziny – panele, podkład, drewno i płytki przekazują ciepło z różną łatwością.
- Zmiana rozstawu na budowie bez przeliczenia – wpływa ona na moc, długości pętli, przepływy, straty ciśnienia i nastawy rozdzielacza.
- Założenie, że 10 cm rozwiąże każdy problem – nie naprawi dużych strat ciepła, niewystarczającej powierzchni czynnej ani zbyt opornej podłogi.
Najbezpieczniejsza decyzja to nie „10 czy 15 cm w całym domu”, lecz rozstaw dobrany dla każdego pomieszczenia na podstawie obliczeń cieplnych i hydraulicznych. W nowym, dobrze izolowanym budynku 15 cm często jest wystarczające, a 10 cm warto stosować tam, gdzie rzeczywiście pomaga obniżyć temperaturę zasilania lub pokryć większe obciążenie.
