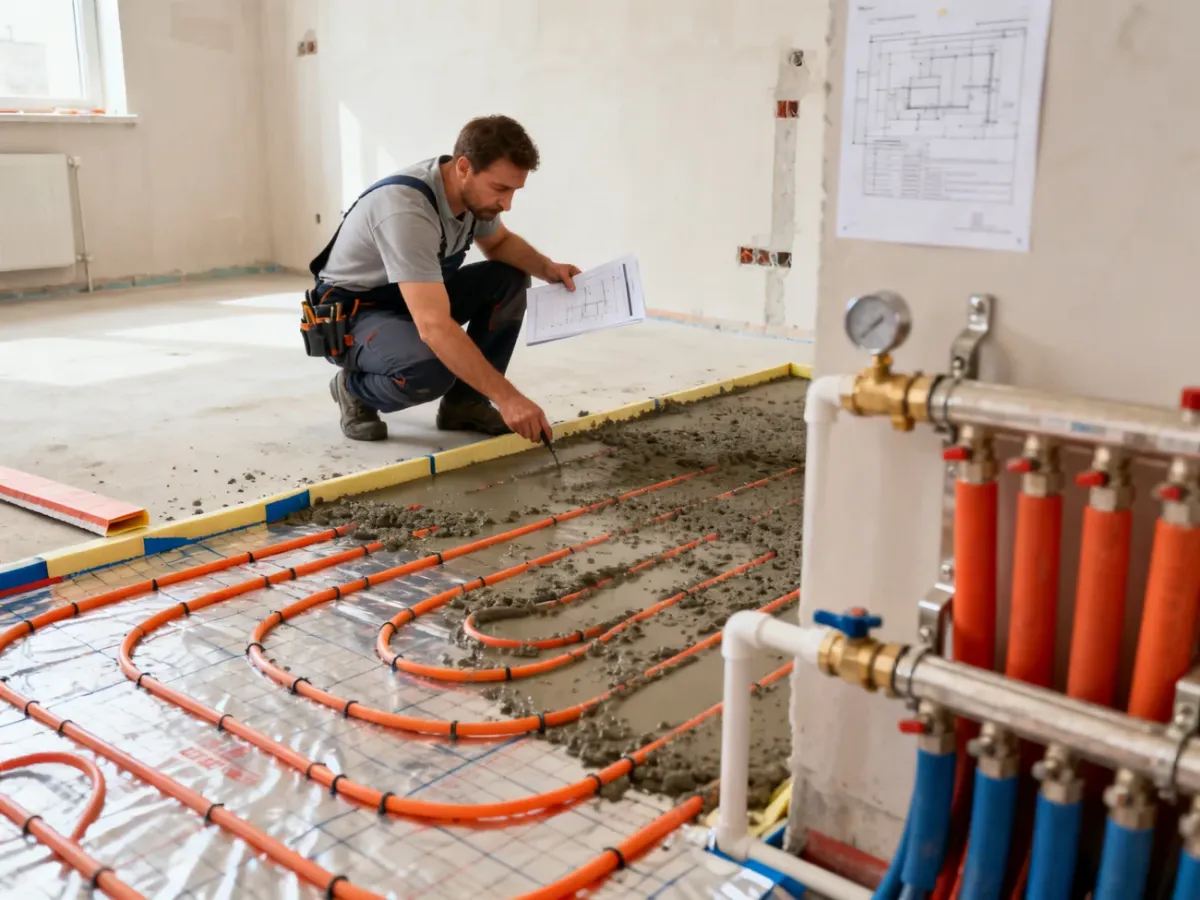

Najczęstsze błędy przy montażu ogrzewania podłogowego ujawniają się często dopiero po zalaniu rur jastrychem. Wtedy poprawka może oznaczać kucie posadzki, naprawę kilku warstw i odtworzenie wykończenia. Najtańsza kontrola odbywa się przed wylewką, dlatego projekt, próba szczelności i dokumentacja zdjęciowa powinny być warunkiem zakrycia instalacji.
Najdroższe błędy przy montażu ogrzewania podłogowego
Ogrzewanie podłogowe jest systemem ukrytym. Po wykonaniu jastrychu nie widać już rozstawu rur, ich rzeczywistego przebiegu, jakości mocowania ani przejść przez dylatacje. Nie oznacza to, że każdą usterkę trzeba później usuwać przez kucie, ale błędów wykonawczych nie da się wtedy łatwo skorygować regulacją rotametrów.
Poniższa tabela pokazuje, które problemy trzeba zatrzymać jeszcze przed wejściem ekipy wylewkarskiej:
| Błąd | Kiedy wykryć | Skutek po zakryciu | Priorytet naprawy |
|---|---|---|---|
| Rozstaw rur bez obliczeń | Podczas porównania wykonania z projektem | Niedogrzanie, nierówna temperatura podłogi, wyższa temperatura zasilania | Wstrzymać wylewkę |
| Zbyt długa pętla | Po sprawdzeniu długości i oporów hydraulicznych | Mały przepływ, trudne równoważenie, chłodniejszy koniec obiegu | Wstrzymać wylewkę |
| Brak dylatacji lub osłon | Przed ułożeniem jastrychu | Pękanie jastrychu, naprężenia działające na rurę | Wstrzymać wylewkę |
| Brak próby szczelności | Przed zakryciem instalacji | Ryzyko wycieku i brak wiarygodnego punktu odniesienia przy późniejszej awarii | Wstrzymać wylewkę |
| Nieopisane pętle | Przy rozdzielaczu, przed uruchomieniem | Błędna regulacja i trudniejsza diagnostyka | Uzupełnić dokumentację |
Etapy montażu wymagające kontroli
Brak projektu technicznego
Układanie rur „na oko” albo kopiowanie jednego rozstawu w całym domu to jeden z najczęstszych błędów. Projekt techniczny powinien uwzględniać straty ciepła każdego pomieszczenia, powierzchnię czynną podłogi, rodzaj okładziny, temperaturę zasilania, długość pętli, przepływy i lokalizację rozdzielacza.
Salon z dużymi przeszkleniami, łazienka i wewnętrzna sypialnia mają inne warunki pracy. Dlatego nie istnieje jeden uniwersalny rozstaw rur ani jedna długość pętli dobra dla każdej instalacji. Zbyt duże odstępy mogą powodować zimne strefy, ale zbyt gęste ułożenie nie naprawi błędnie obliczonej mocy całego pola.
Dokumentacja powinna opisywać także planowaną stałą zabudowę, rodzaj podkładu i okładziny. Zmiana płytek na materiał o większym oporze cieplnym po wykonaniu projektu może pogorszyć oddawanie ciepła.
Źle przygotowane podłoże i izolacja
Podłoże musi być stabilne, oczyszczone i odpowiednio wyrównane. Płyty izolacyjne powinny przylegać do siebie oraz mieć pewne podparcie. Puste przestrzenie, duże szczeliny i nierówności mogą prowadzić do ugięć warstw oraz pękania jastrychu.
Nie należy kopiować grubości izolacji z innej budowy. Inne wymagania dotyczą podłogi na gruncie, inne stropu nad nieogrzewanym garażem, a jeszcze inne stropu między ogrzewanymi pomieszczeniami. Dobór warstw zależy od całej przegrody oraz obciążeń, nie tylko od nazwy zastosowanego materiału.
Niestaranne mocowanie rur
Rury muszą pozostać w położeniu przewidzianym w projekcie podczas wylewania i zagęszczania jastrychu. Do ich mocowania stosuje się elementy zgodne z danym systemem, na przykład klipsy, szyny lub maty. Zbyt rzadkie albo przypadkowe mocowanie może spowodować wypłynięcie rur, zmianę rozstawu i nierównomierne ogrzewanie.
Każde załamanie, głębokie zarysowanie lub inne uszkodzenie trzeba zgłosić przed zalaniem. Pętla powinna być wykonana z jednego odcinka. Ewentualna naprawa wymaga dopuszczonej złączki, procedury systemowej, ponownej próby szczelności i naniesienia miejsca naprawy na dokumentację.
Zbyt długa pętla i błędny podział obiegów
Długość pętli nie powinna być ustalana wyłącznie na podstawie powierzchni pomieszczenia. Liczą się także średnica rury, przepływ, długość dobiegów, opory miejscowe i możliwość późniejszego zrównoważenia instalacji. Zakres około 80–100 m bywa punktem odniesienia dla typowych obiegów, ale nie jest uniwersalnym limitem dla każdego systemu.
Zbyt długa pętla zwiększa opory hydrauliczne. W efekcie pompa może nie zapewnić wymaganego przepływu, a końcowa część obiegu będzie chłodniejsza. Duże pomieszczenia lepiej podzielić na pola, które można niezależnie wyregulować, zamiast prowadzić jeden przypadkowo długi obwód.
Pominięcie próby szczelności
Próba szczelności jest warunkiem bezpiecznego zalania instalacji. Wszystkie obiegi należy napełnić zgodnie z procedurą przewidzianą dla zastosowanego systemu, odpowietrzyć i poddać kontroli. Nie ma jednej wartości ciśnienia ani jednego czasu badania właściwego dla każdej rury, złączki i technologii. Parametry muszą wynikać z dokumentacji systemu oraz projektu.
Protokół powinien zawierać między innymi oznaczenie instalacji, listę pętli, medium, warunki pomiaru, ciśnienie początkowe i końcowe, czas obserwacji, wynik oraz uwagi. Każdy niewyjaśniony spadek ciśnienia zatrzymuje prace posadzkowe. Nie wolno zakrywać instalacji tylko dlatego, że wyciek nie jest widoczny.
Błędy w dylatacjach
Dylatacja oddziela jastrych od ścian, słupów, pionów i innych elementów stałych. Taśma brzegowa pozwala płycie pracować pod wpływem zmian temperatury. W większych lub nieregularnych pomieszczeniach mogą być potrzebne także dodatkowe pola dylatacyjne.
Szczeliny powinny przechodzić przez całą przewidzianą warstwę jastrychu, a nie kończyć się tylko w okładzinie. Przebieg rur trzeba zaplanować tak, aby nie przecinały dylatacji w sposób narażający je na uszkodzenie. Konieczne przejścia zabezpiecza się osłoną zgodną z przyjętą technologią.
Lista kontrolna przed zalaniem jastrychem
Przed wpuszczeniem ekipy wylewkarskiej sprawdź poniższe punkty i zachowaj dowody wykonania:
- Projekt – rzeczywisty układ rur, długości pętli, rozstawy i oznaczenia odpowiadają dokumentacji albo zaakceptowanym zmianom.
- Podłoże i izolacja – powierzchnia jest stabilna, oczyszczona, wyrównana, a płyty izolacyjne nie mają dużych szczelin ani pustych przestrzeni.
- Dylatacje – taśma brzegowa jest zamontowana przy ścianach i elementach stałych, a plan dodatkowych pól został uzgodniony.
- Rozdzielacz – każda pętla jest opisana, dostępna do regulacji i możliwa do napełnienia oraz odpowietrzenia.
- Próba szczelności – została wykonana zgodnie z procedurą systemu, zakończona wynikiem pozytywnym i potwierdzona protokołem.
- Zdjęcia – wykonano fotografie całych pomieszczeń oraz szczegółów przy progach, ścianach, dylatacjach i przejściach.
Kontrola jakości w kolejności prac
Najmniej ryzykowny przebieg robót wygląda następująco:
- Zweryfikuj projekt, źródło ciepła, okładziny i plan stałej zabudowy.
- Sprawdź podłoże, izolację, poziomy oraz taśmy brzegowe przed ułożeniem rur.
- Porównaj przebieg, rozstaw i długość każdej pętli z rzutem wykonawczym.
- Oznacz pętle przy rozdzielaczu, wykonaj próbę szczelności i sporządź protokół.
- Zrób zdjęcia z odniesieniem do ścian i progów, a dopiero potem rozpocznij wylewanie jastrychu.
Jak diagnozować problemy po oddaniu budynku?
Po wykonaniu posadzki diagnozę należy zacząć od regulacji, automatyki i pomiarów, a nie od kucia. Poniższy schemat pomaga uporządkować pierwsze działania:
| Objaw | Możliwa przyczyna | Pierwszy krok bez kucia |
|---|---|---|
| Jedno pomieszczenie jest chłodne | Brak przepływu, powietrze, zamknięty siłownik, błędna nastawa lub zbyt mała moc pola | Sprawdź zawór, siłownik, rotametr, temperaturę zasilania i oznaczenie pętli |
| Nierówne pasy temperatury | Rozstaw niezgodny z projektem, słaby przepływ, problem z jastrychem lub uszkodzenie | Porównaj zdjęcia, wykonaj pomiar termowizyjny w stabilnych warunkach i sprawdź przepływy |
| Szum lub bulgotanie | Powietrze w pętli, zbyt duża prędkość przepływu albo niewłaściwa praca pompy | Odpowietrzaj obiegi pojedynczo i sprawdź ustawienia pompy |
| Pęknięcia posadzki | Błędy dylatacji, podłoża, pielęgnacji lub zbyt szybkie uruchomienie | Porównaj przebieg dylatacji z dokumentacją i sprawdź technologię jastrychu |
Termowizja jest narzędziem pomocniczym. Wynik zależy między innymi od czasu stabilizacji instalacji, rodzaju okładziny i warunków pomiaru. Jeżeli po kontroli hydrauliki i sterowania nadal występuje podejrzenie uszkodzenia rury, potrzebna jest lokalizacja problemu przez specjalistę. Kucie powinno być ostatnim etapem, a nie pierwszą metodą diagnostyczną.
Dokumentacja powykonawcza jako zabezpieczenie inwestora
Po zakończeniu robót zachowaj projekt, rzut rzeczywistego przebiegu rur, długości i oznaczenia pętli, protokół próby szczelności, zaakceptowane zmiany oraz zdjęcia. Warto przechować także informacje o zastosowanej rurze, procedurze wygrzewania, pomiarze wilgotności i końcowych nastawach przepływów.
Zdjęcia wykonane przed zalaniem są szczególnie cenne przy późniejszym wierceniu pod listwy, progi, balustrady lub inne elementy wyposażenia. Powinny pokazywać całe pomieszczenie oraz zbliżenia z miarą albo stałym punktem odniesienia. Taka dokumentacja nie zastąpi poprawnego montażu, ale pozwala szybciej ocenić stan instalacji i ogranicza ryzyko przypadkowego przewiercenia rury.
Jeżeli brakuje projektu, protokołu próby szczelności, planu dylatacji albo zgodności rzeczywistego wykonania z dokumentacją, nie zakrywaj instalacji. Koszt dodatkowej kontroli przed jastrychem jest zwykle mniejszy niż naprawa błędu po wykonaniu gotowej podłogi.
