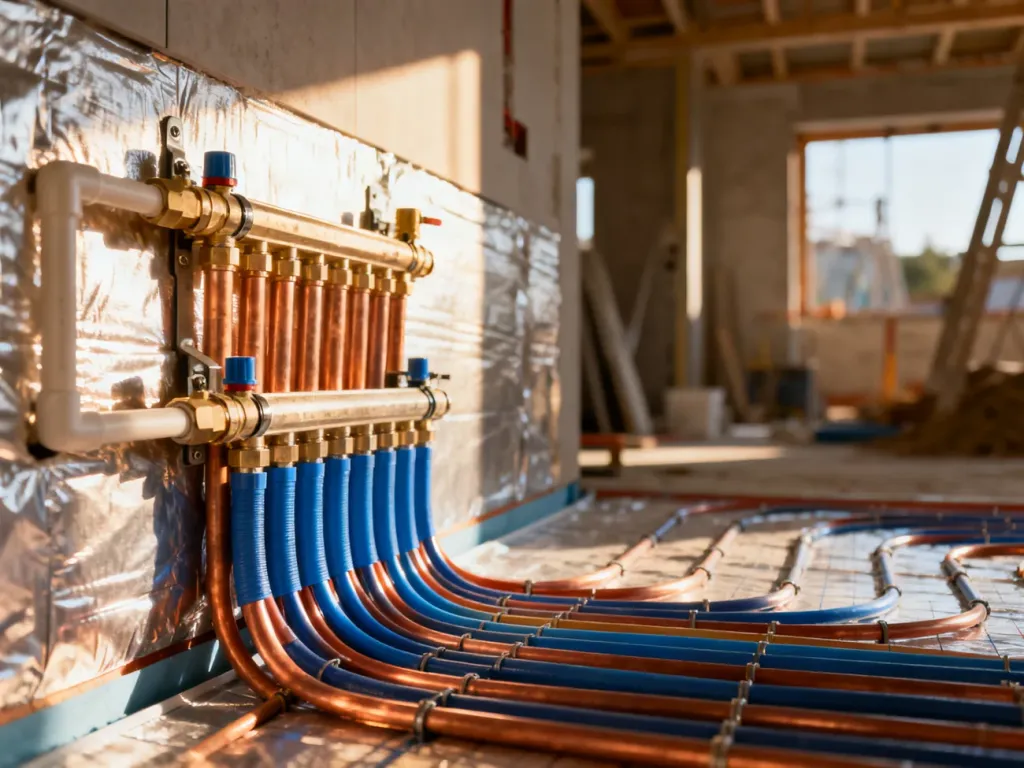

Dla rury PEX lub PE-RT o średnicy 16 mm przyjmuje się zwykle 100–120 m długości jednej pętli ogrzewania podłogowego. Nie jest to jednak sztywna granica. Ostateczna wartość wynika z obliczeń hydraulicznych, w których uwzględnia się średnicę rury, przepływ, opory armatury, wydajność pompy obiegowej oraz dobieg od rozdzielacza do pola grzewczego.
Co się stanie, gdy pętla będzie za długa?
Woda przepływająca przez rurę napotyka opór, który rośnie wraz z długością obiegu. Im dłuższa pętla, tym większego sprężu potrzebuje pompa, aby utrzymać wymagany przepływ. Jeżeli pompa nie ma wystarczającej rezerwy, przepływ spada, a obieg oddaje mniej ciepła, niż zakładał projekt.
Problem nie polega wyłącznie na tym, że czynnik po drodze się ochładza. Spadek temperatury między zasilaniem a powrotem jest normalnym zjawiskiem, ale przy zbyt małym przepływie może stać się nadmierny. Wtedy początek pętli jest wyraźnie cieplejszy, a jej dalsza część nie zapewnia wymaganej temperatury podłogi.
Przekroczenie długości dobranej dla konkretnej instalacji może powodować:
- spadek przepływu i ciśnienia w obiegu,
- nierównomierne ogrzewanie początku i końca pętli,
- pracę pompy przy wyższym obciążeniu i większym zużyciu energii,
- konieczność regulacji lub przebudowy instalacji, gdy nie można osiągnąć wymaganych temperatur.
Od czego zależy rzeczywista długość pętli?
Reguła 100–120 m dotyczy najczęściej rury 16 mm w typowych instalacjach mieszkaniowych. Przy innej średnicy, przepływie lub parametrach źródła ciepła dopuszczalna długość może być inna. Nie należy więc przenosić jednej wartości na cały budynek bez sprawdzenia hydrauliki.
Orientacyjne zakresy stosowane przy wstępnym planowaniu przedstawia tabela. Nie zastępuje ona obliczeń strat ciśnienia dla konkretnej rury i rozdzielacza.
| Średnica rury | Orientacyjna maksymalna długość | Główne ograniczenie |
|---|---|---|
| 16 mm | 100–120 m | Opory przepływu i dostępny spręż pompy |
| 18 mm | 120–140 m | Przepływ, opory instalacji i regulacja obiegu |
| 20 mm | Zakres ustalany indywidualnie | Projekt hydrauliczny, przepływ i sposób wykorzystania rury |
Do długości pętli trzeba doliczyć dobiegi, czyli odcinki prowadzące od rozdzielacza do właściwego pola grzewczego i z powrotem. Rura znajdująca się poza ogrzewaną powierzchnią nadal stawia opór, dlatego nie można liczyć wyłącznie części ułożonej w podłodze.
Znaczenie mają także prędkość przepływu, materiał i budowa rury, opory rozdzielacza oraz armatury. Dłuższa pętla nie zawsze oznacza problem, jeśli pracuje przy właściwym przepływie i pompa ma wystarczający spręż. Z kolei nawet krótszy obieg może wymagać korekty, gdy występują duże opory na innych elementach instalacji.
W praktyce hydraulikę sprawdza się dla całego obiegu, a nie tylko dla samej rury. Obliczenia powinny uwzględnić także wymagany przepływ wynikający z mocy pomieszczenia i przyjętej różnicy temperatur między zasilaniem a powrotem.
Jak zaplanować podział na pętle?
Lepszy jest podział dużej powierzchni na kilka obiegów o zbliżonej długości niż połączenie jej w jedną bardzo długą pętlę. Zbliżone opory ułatwiają późniejsze ustawienie przepływów na rozdzielaczu i ograniczają ryzyko, że krótki obieg będzie przegrzewał pomieszczenie, a długi pozostanie niedogrzany.
Planowanie powinno przebiegać w następującej kolejności:
- Wyznacz wymaganą moc dla każdego pomieszczenia oraz jego rzeczywistą powierzchnię czynną, z pominięciem stałej zabudowy, wanny czy brodzika.
- Dobierz rozstaw rur do zapotrzebowania na ciepło, temperatury zasilania, konstrukcji podłogi i rodzaju okładziny.
- Podziel pole grzewcze na obiegi, doliczając długość dobiegów i zachowując limit wynikający z obliczeń hydraulicznych.
- Porównaj długości pętli podłączonych do jednego rozdzielacza oraz wyznacz przepływy i straty ciśnienia.
W układzie meandrycznym początek pętli warto prowadzić przy chłodniejszej przegrodzie, na przykład w pobliżu dużego przeszklenia. Układ spiralny, nazywany też ślimakowym, zwykle zapewnia bardziej równomierny rozkład temperatury, ponieważ rura zasilająca przebiega obok rury powrotnej.
Rozstaw rur również wpływa na długość obiegów. Przy mniejszym rozstawie na tę samą powierzchnię przypada więcej metrów rury, więc konieczne może być zastosowanie większej liczby pętli. Nie należy zmieniać rozstawu na budowie bez przeliczenia długości, przepływów i nastaw rozdzielacza.
Dlaczego projekt jest ważniejszy niż sama reguła 100 m?
Podana długość jest orientacyjnym punktem odniesienia, a nie uniwersalnym nakazem. Projekt powinien łączyć obciążenie cieplne pomieszczeń z parametrami hydraulicznymi. Znaczenie mają między innymi średnica rury, temperatura zasilania i powrotu, wydajność pompy obiegowej, liczba pętli oraz opory rozdzielacza.
W projektowaniu systemów ogrzewania płaszczyznowego stosuje się zasady opisane między innymi w normie ISO 11855-2:2021, a szczegółowe wartości należy odnosić do dokumentacji zastosowanego systemu. Długość pętli trzeba więc potwierdzić obliczeniami, zamiast przyjmować 100 lub 120 m jako granicę niezależną od warunków pracy.
Dla typowej rury 16 mm bezpiecznym punktem wyjścia jest zakres 100–120 m wraz z dobiegami. Jeśli obliczenia wskazują większą długość, rozsądniejszym rozwiązaniem jest zwykle podział powierzchni na kolejne obiegi niż zwiększanie obciążenia pompy.
