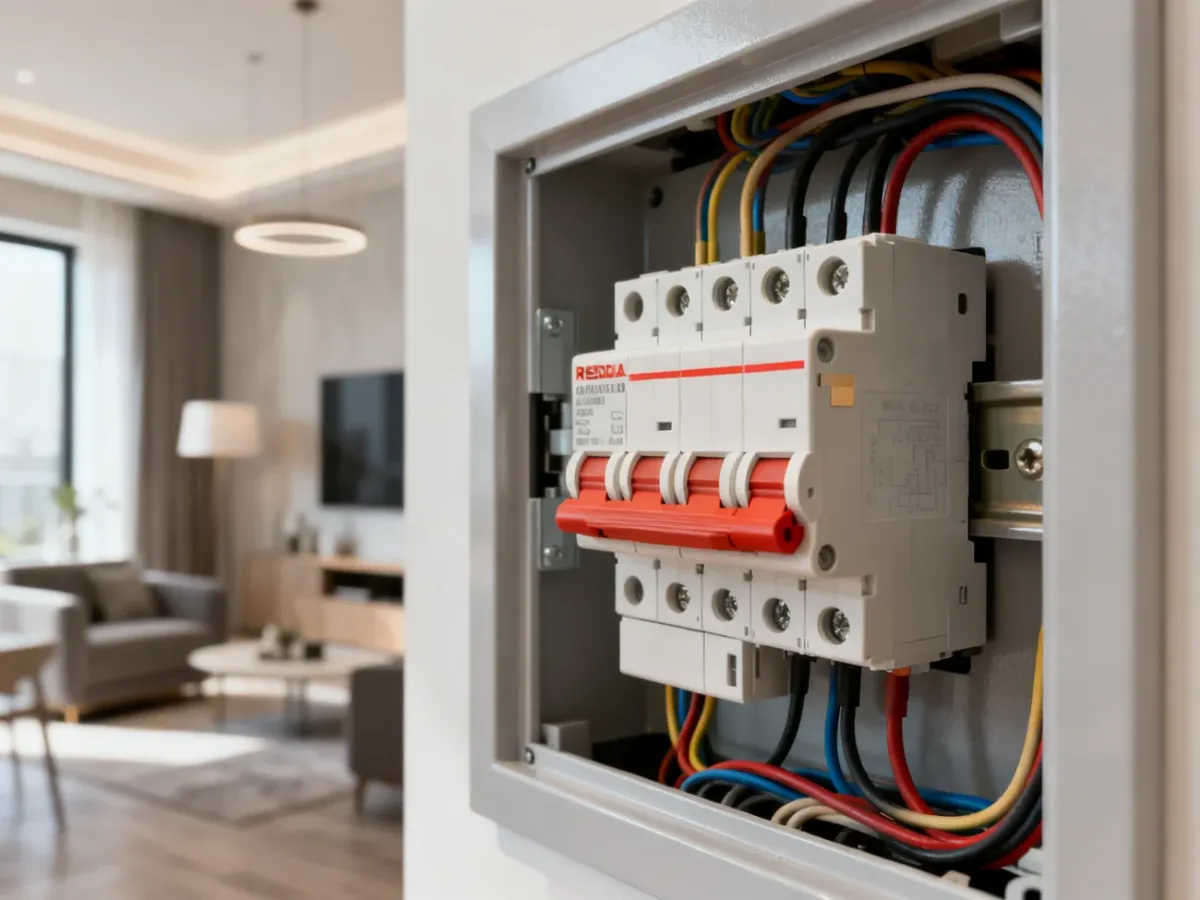

Do nowoczesnego domu wybierz wyłącznik różnicowoprądowy typu A, najczęściej o czułości 30 mA. Typ AC reaguje tylko na sinusoidalny prąd przemienny, dlatego przy urządzeniach z elektroniką może nie zapewnić skutecznej ochrony. Typ F lub B stosuje się wtedy, gdy konkretne odbiorniki generują prądy o wyższych częstotliwościach albo składową stałą, której typ A nie obsługuje.
Dlaczego typ A jest dziś minimum?
Wyłącznik różnicowoprądowy, nazywany potocznie różnicówką, porównuje prąd płynący przewodami roboczymi. W zwykłych warunkach suma prądów w przewodzie fazowym i neutralnym jest równa zeru. Gdy część prądu popłynie inną drogą, na przykład przez uszkodzoną izolację albo ciało człowieka do ziemi, powstaje prąd różnicowy. RCD wykrywa tę różnicę i odłącza zasilanie.
Współczesne urządzenia domowe nie pobierają jednak prądu o tak prostym przebiegu jak klasyczna grzałka czy żarówka. Zasilacze impulsowe, prostowniki, sterowniki i falowniki mogą powodować prądy upływu zawierające składową stałą lub przebiegi odkształcone. Dlatego w domu z pralką, suszarką, oświetleniem LED, telewizorem, komputerem, ładowarkami i płytą indukcyjną typ A powinien być podstawowym wyborem.
Typy RCD – czym różnią się AC, A, F i B?
Litera na obudowie nie oznacza klasy jakości. Określa rodzaj prądu różnicowego, który aparat potrafi wykryć. Dobór wynika więc z charakterystyki odbiornika, a nie z samego faktu, że instalacja znajduje się w domu.
| Typ | Wykrywane prądy | Zastosowanie | Uwagi |
|---|---|---|---|
| AC | Przemienny sinusoidalny | Proste obwody bez elektroniki | W nowoczesnych instalacjach domowych rozwiązanie ograniczone i zwykle niewskazane |
| A | Przemienny oraz pulsujący stały, ze składową stałą do 6 mA | Większość obwodów z elektroniką | Podstawowy typ do nowych instalacji mieszkaniowych |
| F | Prądy wykrywane przez typ A oraz przebiegi o zmiennej częstotliwości, zwykle do 1 kHz | Wybrane urządzenia z jednofazowymi falownikami | Może być rozwiązaniem pośrednim między A i B, ale trzeba sprawdzić instrukcję urządzenia |
| B | Prądy przemienne, pulsujące i wygładzone stałe | Niektóre falowniki, fotowoltaika, magazyny energii i ładowarki pojazdów | Droższy, wymagany tylko wtedy, gdy wynika to z charakterystyki instalacji lub zaleceń producenta |
Dlaczego typ AC może nie zadziałać?
Typ AC jest czuły na sinusoidalny prąd przemienny. Elektronika może jednak wprowadzić do prądu różnicowego składową stałą. Taka składowa może namagnesować rdzeń przekładnika różnicowego i doprowadzić do jego nasycenia. W efekcie aparat traci czułość albo wymaga znacznie większego prądu uszkodzeniowego, aby zadziałać.
To nie oznacza, że każdy typ AC natychmiast zawiedzie przy dowolnym urządzeniu elektronicznym. Problem polega na tym, że jego prawidłowe działanie przestaje być pewne w warunkach, dla których nie został zaprojektowany. Właśnie dlatego oszczędność na typie AC jest pozorna. W domu pełnym zasilaczy impulsowych trudno zagwarantować, że dany obwód pozostanie obwodem „bez elektroniki”.
Jaki typ RCD do urządzeń domowych?
Poniższe zestawienie pokazuje typowe kierunki doboru. Ostateczna decyzja powinna uwzględniać schemat urządzenia i wymagania jego producenta, szczególnie w przypadku falowników.
| Urządzenie | Rekomendowany typ RCD | Uzasadnienie |
|---|---|---|
| Oświetlenie LED | A | Zasilacze LED i sterowniki mogą generować prądy pulsujące |
| Telewizor, komputer, ładowarki | A | Urządzenia korzystają z zasilaczy impulsowych |
| Pralka lub suszarka z silnikiem bezszczotkowym | A, F albo B | Wbudowany falownik może wymagać ochrony wykraczającej poza typ A |
| Płyta indukcyjna | A, F albo B | Energoelektronika może wytwarzać prądy o zmiennym przebiegu |
| Pompa ciepła lub klimatyzator | F albo B | Sprężarka i napęd często są sterowane przez falownik |
| Instalacja fotowoltaiczna | A albo B | Typ zależy od konstrukcji falownika i jego zabezpieczeń wewnętrznych |
| Magazyn energii lub ładowarka samochodu | A z detekcją 6 mA DC albo B | Należy bezwzględnie zastosować wymagania producenta i dokumentacji systemu |
Typ B nie jest automatycznie „lepszą różnicówką” do każdego obwodu. Jest aparatem przeznaczonym do określonych rodzajów prądów różnicowych i zwykle kosztuje znacznie więcej niż typ A. Nie ma sensu montować go wszędzie bez analizy odbiorników. Z drugiej strony nie należy zastępować wymaganego typu B typem A tylko po to, aby obniżyć koszt rozdzielnicy.
Prąd znamionowy, czułość i podział obwodów
W instalacjach domowych ochrona uzupełniająca przed porażeniem najczęściej wykorzystuje RCD o znamionowym prądzie różnicowym IΔn nie większym niż 30 mA. To parametr czułości, a nie maksymalny prąd obciążenia. Drugi parametr, na przykład 25 A, 40 A lub 63 A, określa prąd znamionowy aparatu i musi być dopasowany do sposobu zabezpieczenia oraz obciążenia.
RCD bez członu nadprądowego nie chroni samodzielnie przed przeciążeniem ani zwarciem. Wymaga współpracy z wyłącznikami nadprądowymi lub innym dobezpieczeniem zgodnym z dokumentacją producenta. Prąd znamionowy różnicówki nie może być dobierany wyłącznie na podstawie liczby modułów w rozdzielnicy.
Nie warto zasilać całego domu przez jeden RCD. Podział na kilka grup ogranicza skutki zadziałania. Awaria pralki nie powinna pozbawić zasilania lodówki, oświetlenia, alarmu i wszystkich gniazd. Osobne aparaty albo wyłączniki różnicowoprądowe z członem nadprądowym RCBO ułatwiają też znalezienie obwodu powodującego zadziałanie.
Ważna jest również selektywność. Przy szeregowym połączeniu kilku RCD trzeba dobrać ich parametry oraz ewentualną zwłokę tak, aby przy uszkodzeniu zadziałał aparat znajdujący się możliwie blisko miejsca awarii, a nie zabezpieczenie całej instalacji.
Uwaga na układ TN-C
RCD nie powinien być montowany w układzie TN-C, w którym przewód PEN pełni jednocześnie funkcję ochronną i neutralną. Za aparatem różnicowoprądowym musi istnieć rozdział na osobne przewody PE i N, wykonany zgodnie z projektem instalacji. Błędne włączenie różnicówki w TN-C może stworzyć iluzję ochrony, powodować niepożądane wyłączenia, a przy nieprawidłowym rozłączaniu przewodu PEN także zagrożenie porażeniowe.
Co mówią normy i przepisy?
Dobór RCD należy odnosić do układu sieci, rodzaju odbiorników i aktualnych wymagań technicznych. W dokumentacji warto uwzględnić w szczególności:
- PN-HD 60364-4-41, która opisuje ochronę przed porażeniem elektrycznym i wskazuje RCD o IΔn ≤ 30 mA jako ochronę uzupełniającą w określonych obwodach.
- Wymagania dotyczące oddzielnych przewodów neutralnego N i ochronnego PE po stronie odbiorczej.
- Zalecenia producentów urządzeń zawierających falowniki, przekształtniki i układy ładowania.
- Rozporządzenie w sprawie warunków technicznych, które wymaga stosowania urządzeń ochronnych zapewniających samoczynne wyłączenie zasilania i ochronę uzupełniającą.
Przepisy nie sprowadzają się do prostego nakazu montowania jednego określonego typu w każdym domu. Typ AC nie jest w Polsce automatycznie zakazany, ale przy współczesnych odbiornikach często nie odpowiada przewidywanym prądom uszkodzeniowym. Dlatego typ A jest rozsądnym minimum dla nowych i modernizowanych instalacji mieszkaniowych.
Na co spojrzeć przed zakupem?
Przed zamówieniem aparatu sprawdź następujące informacje:
- Typ RCD – do zwykłych obwodów domowych najczęściej A, a przy falownikach F lub B zgodnie z dokumentacją.
- Czułość IΔn – dla ochrony uzupełniającej zwykle 30 mA.
- Prąd znamionowy In – dobrany do zabezpieczenia poprzedzającego i przewidywanego obciążenia.
- Liczbę biegunów – w obwodzie jednofazowym zazwyczaj 2P, a w trójfazowym 4P, jeśli aparat ma rozłączać także przewód neutralny.
- Oznaczenia i normy – sprawdź symbol typu, deklarację zgodności, dane producenta oraz schemat podłączenia.
- Zdolność zwarciową i dobezpieczenie – nie zakładaj, że sam RCD zastępuje wyłącznik nadprądowy.
Unikaj aparatów bez wiarygodnej dokumentacji i produktów „no-name” o podejrzanie niskiej cenie. Dotyczy to szczególnie typów F i B, ponieważ samo umieszczenie litery na obudowie nie potwierdza jakości ani zgodności z wymaganiami. Montaż, pomiary i ocenę układu sieci powinien wykonać elektryk posiadający odpowiednie kwalifikacje.
Najprostsza odpowiedź brzmi więc: do typowego domu wybierz RCD typu A, 30 mA, z prądem znamionowym dobranym do chronionej części instalacji. Typ F lub B zastosuj wtedy, gdy wymagają tego falownik, fotowoltaika, pompa ciepła, ładowarka albo instrukcja producenta. Typ AC pozostaw co najwyżej dla wyjątkowych, ściśle przeanalizowanych obwodów bez elektroniki.
Prace przy rozdzielnicy elektrycznej, dobór zabezpieczeń i pomiary powinny być wykonywane przez wykwalifikowanego elektryka. Błędny montaż RCD może nie tylko uniemożliwić jego działanie, lecz także stworzyć zagrożenie dla życia.
