Fundament schodkowy stosuje się wtedy, gdy budynek musi mieć różne poziomy posadowienia – najczęściej na działce ze spadkiem terenu albo przy częściowym podpiwniczeniu. Uskok wymaga właściwej geometrii, ciągłości zbrojenia i dopasowania rozwiązania do warunków gruntowych. Projekt oraz obliczenia powinien przygotować uprawniony konstruktor na podstawie badań geotechnicznych.
Kiedy stosuje się fundament schodkowy?

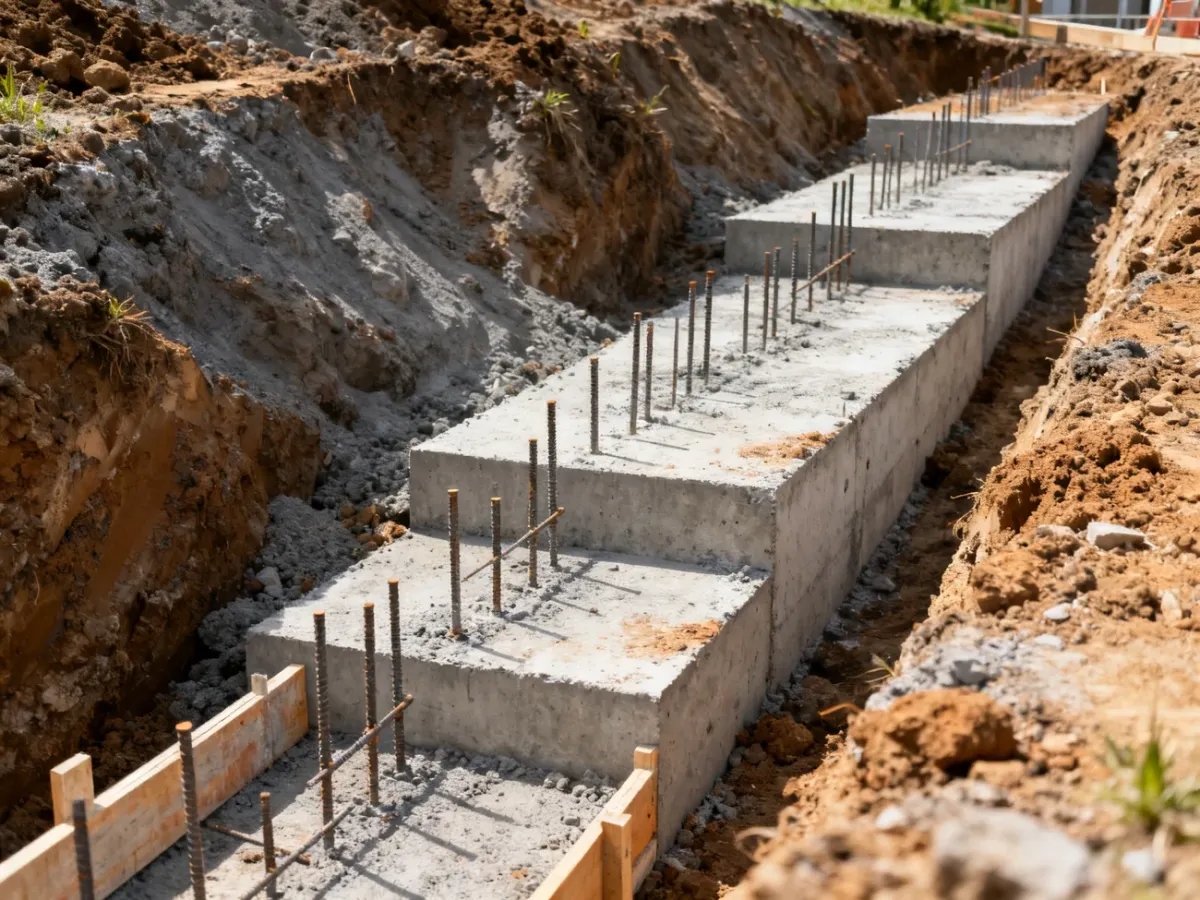

Fundament schodkowy, nazywany także ławą schodkową, łączy odcinki fundamentu znajdujące się na różnych wysokościach. Nie jest rozwiązaniem estetycznym, lecz konstrukcyjnym. Jego zadaniem jest przekazanie obciążeń budynku na grunt mimo zmiany poziomu posadowienia.
Takie rozwiązanie stosuje się przede wszystkim na terenach pochyłych oraz przy budynkach częściowo podpiwniczonych. Część podpiwniczona wymaga zwykle głębszego posadowienia niż fragment bez piwnicy. Zamiast prowadzić całą ławę na jednym, najniższym poziomie, projektuje się przejścia schodkowe.
Prawidłowo zaprojektowany fundament ogranicza różnice osiadania między poszczególnymi częściami budynku. Ostateczna geometria zależy jednak od nośności i rodzaju gruntu, poziomu wód gruntowych, głębokości przemarzania oraz obciążeń przekazywanych przez konstrukcję. Te dane powinno dostarczyć badanie geotechniczne. Przy nietypowym podłożu, dużym spadku lub gruncie o niskiej nośności konieczne może być inne rozwiązanie albo dodatkowe wzmocnienie.
Geometria uskoku i zasady projektowania
Podstawową zasadą jest takie ukształtowanie uskoku, aby zmiana poziomu nie tworzyła nagłego, niestabilnego załamania. W praktyce stosuje się relację wysokości uskoku do jego długości, na przykład 1:1 albo 1:2. Zapis 1:2 oznacza, że na każdy 1 m różnicy wysokości przypada 2 m długości przejścia.
Im mniej stabilny lub bardziej podatny na rozluźnienie grunt, tym łagodniejsze przejście może być wymagane. Poniższe wartości mają charakter orientacyjny i nie zastępują obliczeń konstruktora. Dokładne nachylenie trzeba przyjąć w projekcie na podstawie parametrów podłoża i warunków wykonania wykopu.
| Rodzaj gruntu | Zalecana proporcja wysokość:długość | Uwagi projektowe |
|---|---|---|
| Grunty spoiste o potwierdzonej stabilności | około 1:1 | Możliwy krótszy uskok, jeśli potwierdzają to obliczenia i warunki gruntowe. |
| Grunty niespoiste, w tym piaski | około 1:2 | Przejście powinno być łagodniejsze, szczególnie przy nawodnieniu podłoża. |
| Grunty słabonośne, nasypowe lub niejednorodne | Nie przyjmować bez obliczeń | Może być potrzebne wzmocnienie podłoża albo zmiana sposobu posadowienia. |
W każdym segmencie ławy należy zachować projektowaną wysokość przekroju. Zmiana poziomu dotyczy położenia kolejnych odcinków, a nie przypadkowego zmniejszania lub zwiększania przekroju ławy. Uskok powinien być zaprojektowany jako część jednego układu konstrukcyjnego, z określeniem długości przejścia, poziomów oraz sposobu połączenia zbrojenia.
Przy projektowaniu trzeba też uwzględnić kolejność wykonywania wykopu. Zbyt strome ściany uskoku mogą się osunąć, szczególnie w gruntach nawodnionych lub niespoistych. W przypadku głębszych wykopów konstruktor i geotechnik powinni określić wymagane zabezpieczenia.

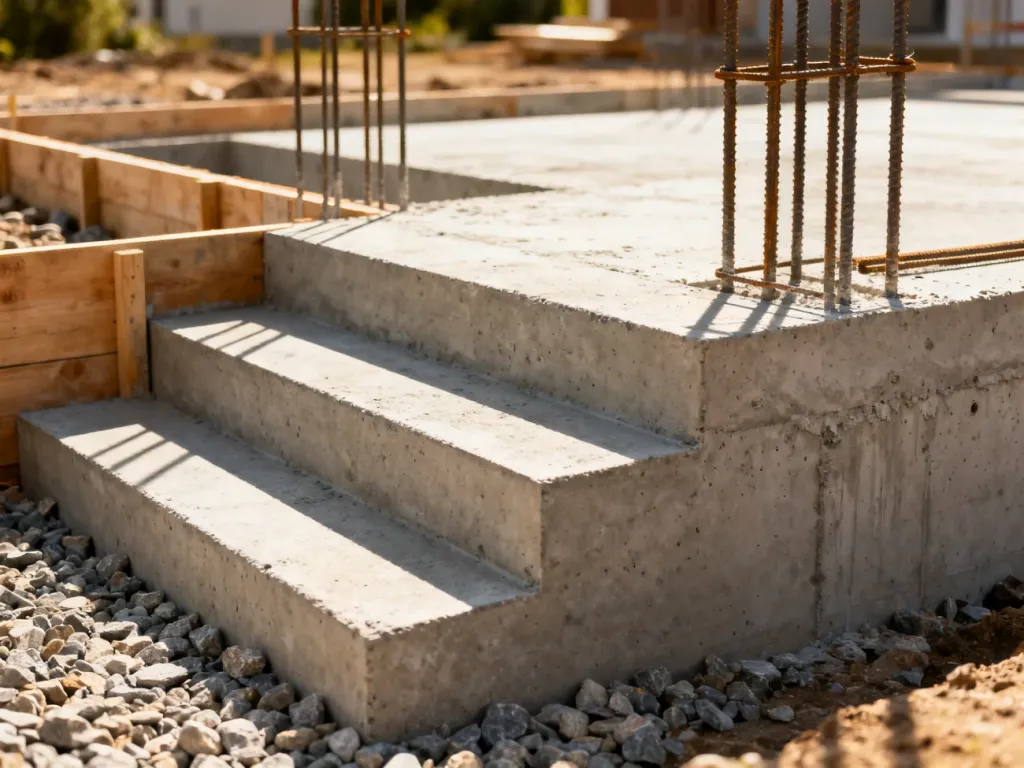

Zbrojenie fundamentu schodkowego
Zmiana poziomu posadowienia jest miejscem koncentracji naprężeń, dlatego zbrojenie nie może kończyć się na krawędzi uskoku. Pręty wzdłużne i strzemiona powinny tworzyć ciągły układ, który przenosi siły między sąsiednimi odcinkami ławy. Szczegóły średnic, rozstawu i długości zakładów wynikają z projektu konstrukcyjnego.
W miejscu przejścia najczęściej stosuje się rozwiązania ograniczające ryzyko powstania rysy:
- Pręty wzdłużne należy prowadzić przez strefę uskoku albo połączyć zgodnie z projektem za pomocą wymaganych zakładów.
- Pręty gięte w kształcie litery L mogą łączyć zbrojenie odcinków znajdujących się na różnych poziomach.
- Strzemiona powinny zachować ciągłość układu i właściwe zakotwienie po obu stronach przejścia.
- Zakłady zbrojenia trzeba wykonać na długości określonej w dokumentacji, bez skracania ich na potrzeby montażu.
- Otulina betonowa musi odpowiadać wymaganiom projektu i warunkom oddziaływania gruntu.
Nie należy samodzielnie zastępować prętów ciągłych krótkimi odcinkami ułożonymi bez zakotwienia. Takie uproszczenie może przerwać przekazywanie sił w strefie uskoku. Wykonanie kosza zbrojeniowego powinno zostać sprawdzone przed betonowaniem, zwłaszcza gdy elementy są przygotowywane na kilku poziomach.
Proces wykonawczy fundamentu schodkowego
Prace prowadzi się zgodnie z projektem konstrukcyjnym i dokumentacją geotechniczną. Kolejność może się różnić zależnie od technologii, ale podstawowy przebieg obejmuje następujące etapy:
- Wyznacz poziomy posadowienia, długość przejść i położenie uskoku zgodnie z dokumentacją.
- Wykonaj wykop etapami, kontrolując stabilność ścian oraz zgodność rzędnych z projektem.
- Przygotuj podłoże pod ławę, usuń rozluźniony grunt i wykonaj warstwę podkładową, jeśli przewidziano ją w projekcie.
- Zamontuj szalunki tak, aby utrzymały wysokość ławy, kąt uskoku i właściwe wymiary podczas betonowania.
- Ustaw zbrojenie, sprawdź zakłady, zakotwienia, strzemiona, pręty wzdłużne oraz otulinę.
- Betonuj zgodnie z przyjętą kolejnością poziomów, nie dopuszczając do przesunięcia szalunków ani kosza zbrojeniowego.
- Zagęść mieszankę szczególnie dokładnie w narożnikach i przy pionowych fragmentach uskoku, gdzie łatwo pozostają pustki powietrzne.
- Pielęgnuj beton i usuń szalunki dopiero po osiągnięciu wymaganej wytrzymałości oraz po kontroli wykonania.
W narożnikach uskoku nie wystarczy samo rozprowadzenie mieszanki. Beton powinien dokładnie wypełnić przestrzeń wokół prętów, bez ich przemieszczenia. Niedostateczne zagęszczenie może pozostawić raki i puste miejsca, które osłabiają przekrój. Przy betonowaniu etapami trzeba także kontrolować przerwy robocze, ponieważ ich lokalizacja i przygotowanie wpływają na ciągłość konstrukcji.
Weryfikacja przed betonowaniem i najczęstsze błędy
Przed zalaniem fundamentu konstruktor lub osoba odpowiedzialna za odbiór zbrojenia powinna sprawdzić parametry wynikające z projektu:
- Poziomy posadowienia oraz długość i nachylenie każdego uskoku.
- Stałą wysokość ławy w poszczególnych segmentach.
- Ciągłość prętów wzdłużnych, prawidłowe zakłady i zakotwienia prętów L.
- Rozstaw oraz zamknięcie strzemion w strefie przejścia.
- Otulinę zbrojenia i stabilność kosza podczas betonowania.
- Sztywność szalunków oraz brak przesunięć względem osi ścian.
- Możliwość właściwego zagęszczenia mieszanki w narożnikach uskoku.
Do najczęstszych błędów należą zbyt stromy uskok, brak ciągłości zbrojenia i niedostateczne zagęszczenie betonu. Nie należy też zmieniać poziomów posadowienia w trakcie robót bez aktualizacji projektu. Fundament schodkowy wymaga oceny konstruktora nie tylko przed betonowaniem, lecz także wtedy, gdy rzeczywiste warunki gruntu różnią się od opisanych w dokumentacji.
Najważniejsza zasada jest prosta: geometria uskoku wynika z gruntu i obliczeń, a bezpieczeństwo przejścia między poziomami zależy od ciągłości zbrojenia oraz starannego betonowania.
