Maszyny CNC – co to jest i jak działają?

Myślisz o automatyzacji produkcji i słyszysz wszędzie skrót CNC, ale dalej brzmi to jak czarna magia? W tym tekście znajdziesz proste wyjaśnienie, czym są maszyny CNC i jak naprawdę działają. Dowiesz się też, gdzie się je stosuje i dlaczego tak mocno zmieniły przemysł.

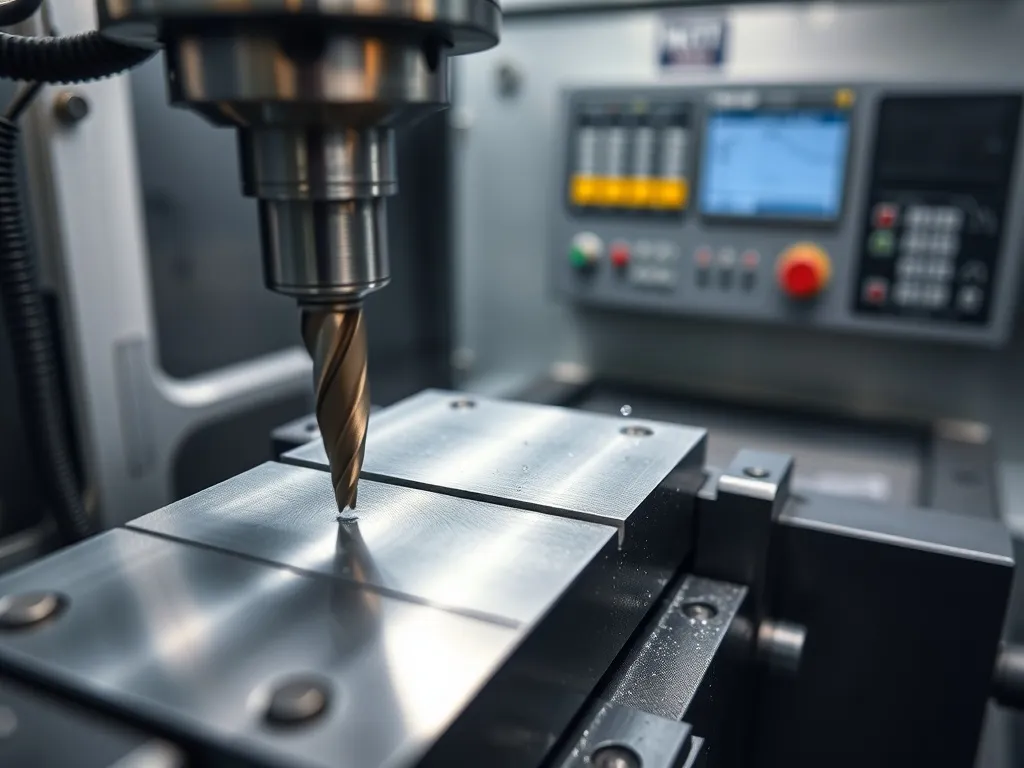

Maszyny CNC – co to właściwie jest?

Maszyna CNC to obrabiarka, której pracą steruje komputer. Skrót pochodzi od angielskiego Computerized Numerical Control, czyli komputerowe sterowanie numeryczne. W praktyce oznacza to, że zamiast ręcznego ustawiania narzędzi operator uruchamia program, a maszyna sama wykonuje cięcie, frezowanie, wiercenie czy toczenie.

Rdzeniem każdej maszyny CNC jest mikrokomputer z układem sterowania. Interpretuje on dane zapisane w postaci kodu numerycznego i zamienia je na ruchy silników oraz wrzeciona. Dzięki temu maszyna potrafi setki razy wykonać tę samą operację z niemal identycznym efektem. Dla produkcji seryjnej to ogromna wartość, bo elementy wychodzą z niej o tej samej geometrii i wymiarach.

Warto podkreślić, że choć maszyny CNC są mocno zautomatyzowane, człowiek dalej jest niezbędny. Ktoś musi przygotować projekt, zaprogramować obróbkę, dobrać narzędzia, ustawić materiał i kontrolować parametry pracy. Dlatego tak poszukiwani są dziś programiści CNC i operatorzy maszyn CNC.

Od NC do CNC

Historia zaczęła się od obrabiarek NC (Numerical Control) tworzonych na przełomie lat 40. i 50. XX wieku. Dane wprowadzało się na karty, taśmy czy dyskietki, a przetwornik zamieniał je na sygnały sterujące napędami osi. System miał już sprzężenie zwrotne – informacje o położeniu narzędzia wracały do sterownika, który korygował ruch w osiach X, Y i Z.

Rozwój komputerów przyniósł naturalne przejście z NC do CNC. Sterownik stał się pełnoprawnym komputerem, a kody sterujące zaczęto generować za pomocą oprogramowania CAD/CAM. Dziś prawie wszystkie nowe obrabiarki to właśnie maszyny CNC, często pracujące w zautomatyzowanych gniazdach obróbczych.

Maszyny CNC pozwalają łączyć wysoką precyzję, dużą szybkość obróbki i pełną powtarzalność – w jednym, zaprogramowanym procesie.

Jak działa maszyna CNC w praktyce?

Cały proces można opisać w kilku krokach – od pomysłu na detal po gotowy element. To łańcuch powiązanych ze sobą etapów, w którym biorą udział projektant, programista i operator.

Projekt CAD i program CAM

Punktem wyjścia jest projekt w systemie CAD (Computer Aided Design). Konstruktor tworzy model 2D lub 3D części, określa jej wymiary, tolerancje i wymagane powierzchnie. W nowoczesnym oprogramowaniu 3D można od razu „obejrzeć” detal z każdej strony, jeszcze przed fizycznym wykonaniem.

Następnie do gry wchodzi CAM (Computer Aided Manufacturing). Program CAM zamienia model CAD na ścieżki narzędzia, dobiera strategie frezowania, wiercenia czy toczenia, wyznacza prędkości i posuwy. Na końcu generuje G-code – zestaw instrukcji zrozumiałych dla sterownika CNC.

G-code i układ sterowania

G-kody CNC to język, którym „mówi się” do maszyny. Poszczególne linie programu definiują m.in. pozycję narzędzia, prędkość obrotową wrzeciona, posuw narzędzia, rodzaj interpolacji czy wybór konkretnego narzędzia z magazynu. Sterownik odczytuje te polecenia i na bieżąco steruje ruchem osi oraz wrzeciona.

Współczesne obrabiarki używają serwomotorów lub silników krokowych współpracujących z śrubami kulowymi i prowadnicami liniowymi. Dzięki sprzężeniu zwrotnemu (enkodery, liniały pomiarowe, czujniki) maszyna kontroluje swoją pozycję i w razie odchyłek koryguje tor ruchu. To zamknięty układ, który gwarantuje wysoką dokładność.

Rola operatora

Po stronie człowieka leży przygotowanie maszyny do pracy. Operator montuje narzędzia robocze (frez, wiertło, nóż tokarski), ustawia materiał na stole lub w uchwycie, wprowadza program, kontroluje parametry cięcia i nadzoruje przebieg obróbki. W razie potrzeby wprowadza korekty, np. kompensuje zużycie narzędzia.

Z doświadczenia wielu zakładów wynika, że dobrze wyszkolony operator jest równie ważny jak sama maszyna. Nawet najlepsze centrum obróbcze CNC można „zabić” złym programem czy błędnym ustawieniem detalu, a poprawnie przygotowana tania obrabiarka potrafi dać bardzo dobry efekt.

Z czego składa się obrabiarka CNC?

Choć konstrukcje maszyn są różne, pewne elementy pojawiają się zawsze. Razem tworzą układ, który potrafi zamienić dane cyfrowe w realne ruchy narzędzia, przy zachowaniu stabilności i dokładności.

Układ sterowania i napędy

Układ sterowania to „mózg” całej maszyny. W jego skład wchodzi komputer przemysłowy, panel operatorski, pamięć programów i elektronika sterująca napędami. Tutaj trafia G-code, tutaj powstają sygnały do silników osi i wrzeciona, tutaj analizowane są dane z czujników.

System napędowy obejmuje serwomotory lub silniki krokowe, przekładnie i śruby kulowe. Ich zadaniem jest możliwie płynny i powtarzalny ruch osi przy zadanej prędkości. To od jakości napędów w dużej mierze zależy, jaką dokładność i prędkość uzyskamy podczas obróbki.

Prowadnice, wrzeciono i narzędzia

Prowadnice liniowe stabilizują ruch w osiach. Minimalizują drgania, wstrząsy i luzy, które mogłyby zniszczyć precyzję. W dobrze zbudowanej maszynie prowadnice są chronione przed kurzem i wiórami, a smarowanie odbywa się w kontrolowany sposób.

Wrzeciono to element obracający narzędzie. W zależności od typu maszyny może osiągać od kilku do kilkudziesięciu tysięcy obrotów na minutę, co pozwala na obróbkę zarówno stali, jak i tworzyw czy drewna. Wrzeciono współpracuje z magazynem narzędzi, który umożliwia automatyczną wymianę frezów czy wierteł podczas jednego cyklu obróbczego.

Elementy pomocnicze

Dopełnieniem są urządzenia wejściowe (klawiatury, porty USB, czytniki), systemy smarowania, chłodzenia oraz systemy bezpieczeństwa. Bardzo ważna jest również masywna podstawa i sztywna konstrukcja korpusu, które tłumią drgania i zapewniają stabilność nawet przy agresywnych parametrach skrawania.

Coraz częściej maszyny CNC włączane są też w większe systemy – gniazda z robotem załadowczym, magazynami palet czy zautomatyzowanym systemem pomiaru detali. To pozwala na pracę w trybie ciągłym, także poza standardowymi godzinami zmiany.

Dobrze zaprojektowana konstrukcja CNC łączy sztywną podstawę, precyzyjne prowadnice, wydajne napędy i inteligentny sterownik – dopiero taki zestaw daje realną jakość obróbki.

Jakie są główne rodzaje obróbki CNC?

Maszyny CNC wykonują wiele procesów skrawania. Najczęściej spotkasz wiercenie, frezowanie i toczenie, ale w praktyce zakres jest znacznie szerszy i obejmuje też obróbkę wykończeniową czy wyspecjalizowane techniki, jak obróbka szwajcarska.

Wiercenie CNC

Wiercenie to proces z użyciem wieloostrzowych wierteł, którymi wykonuje się otwory o kształcie cylindrycznym. We frezarkach i centrach obróbczych CNC wiertło najczęściej porusza się prostopadle do powierzchni detalu, tworząc pionowe otwory dokładnie o takiej średnicy, jak narzędzie.

W ramach wiercenia można realizować pogłębianie, rozwiercanie i gwintowanie. Dzięki programowaniu łatwo określić głębokość otworu, liczbę przejść, przerwy na odprowadzenie wiórów czy parametry prędkości. To pozwala wiercić serie otworów z równą jakością na wielu detalach.

Frezowanie CNC

Frezowanie wykorzystuje obrotowe, wieloostrzowe narzędzia skrawające – frezy. W maszynach CNC zwykle to detal przesuwa się względem freza, a kierunek ruchu jest zgodny z obrotem narzędzia. Pozwala to osiągnąć dobry stan powierzchni i wydajnie usuwać materiał.

Wyróżnia się m.in. frezowanie czołowe, które służy do tworzenia płaskich powierzchni i płytkich kieszeni, oraz frezowanie obwodowe, gdzie powstają rowki, gwinty czy różnego typu wgłębienia. Frezowanie CNC bardzo dobrze sprawdza się przy skomplikowanych kształtach, zwłaszcza na centrach obróbczych 3-, 4- i 5-osiowych.

Toczenie CNC i obróbka szwajcarska

W toczeniu obraca się detal, a narzędzie skrawające porusza się liniowo wzdłuż jego powierzchni. Tokarka CNC usuwa materiał na całym obwodzie, aż do uzyskania wymaganej średnicy czy kształtu. Idealnie nadaje się do wykonywania wałów, stożków, gwintów i wszelkich elementów cylindrycznych.

Szczególną odmianą jest obróbka szwajcarska (śrubowa). Wykorzystuje tokarki z tuleją prowadzącą, w których detal przesuwa się w przód i w tył bardzo blisko punktu podparcia. Pozwala to uzyskać wyjątkowo sztywne prowadzenie przy niewielkiej średnicy części. Takie rozwiązania stosuje się m.in. przy śrubach zegarkowych, elementach medycznych i innych detalach o bardzo małych wymiarach i wąskich tolerancjach.

Prace wykończeniowe i inne procesy

Maszyny CNC realizują też szereg prac wykończeniowych. Można tu wymienić wyoblanie elementów w procesie „na zimno”, precyzyjne nacinanie gwintów, rowkowanie czy planowanie powierzchni. W wielu rozwiązaniach to jedna obrabiarka w jednym zamocowaniu wykonuje kompletną część – od zgrubnego zbierania naddatku po końcowe wykończenie.

Osobną grupą są cyfrowe systemy tnące CNC do materiałów niemetalowych. Wycinarki płaskie potrafią ciąć karton, winyl, piankę czy tekstylia, korzystając z noży wleczonych, oscylacyjnych czy obrotowych. W tym samym układzie można też bigować, perforować, znakować czy frezować twarde tworzywa i kompozyty.

Jakie maszyny CNC spotkasz w przemyśle?

Rynek maszyn CNC jest bardzo szeroki. W zakładach można znaleźć zarówno proste tokarki z płaskim łożem, jak i rozbudowane 5-osiowe centra obróbcze z robotem załadowczym. Każda z nich ma swoje typowe zastosowania i mocne strony.

Frezarki i centra obróbcze CNC

Frezarka CNC to jedna z najpopularniejszych maszyn w zakładach produkcyjnych. Służy do wykonywania płaszczyzn, kieszeni, otworów, gwintów i skomplikowanych kształtów 3D w metalach, tworzywach czy drewnie. W zależności od liczby osi może realizować proste lub bardzo wymagające geometrie.

W wielu firmach pracują dziś centra obróbcze 3-, 4- i 5-osiowe. Mają zintegrowane magazyny narzędzi, sondy pomiarowe, automatyczne stoły obrotowe i rozbudowane funkcje oprogramowania. Pozwalają w jednym zamocowaniu wykonać większość operacji, co skraca czas cyklu i ogranicza ryzyko błędów przy kolejnych ustawieniach.

Tokarki CNC i obrabiarki specjalne

Tokarki CNC występują w wielu odmianach. Spotkasz modele z płaskim łożem (dobrze znoszące ciężkie elementy), ze skośnym łożem (ułatwiające odprowadzanie wiórów), tokarki z napędzanymi narzędziami oraz wielowrzecionowe automaty tokarskie. Każdy typ odpowiada na inne potrzeby produkcji.

Obok standardowych maszyn są też wyspecjalizowane rozwiązania, takie jak przecinarki plazmowe CNC, wycinarki laserowe czy waterjety (wycinarki wodne). Stosuje się je do cięcia blach i profili, gdzie liczy się szybkie, czyste i powtarzalne rozdzielanie materiału bez skomplikowanej obróbki bryłowej.

Plotery i cyfrowe systemy tnące

W branży reklamowej, opakowaniowej czy tekstylnej dużą rolę odgrywają plotery CNC i cyfrowe wycinarki płaskie. To maszyny, które z wysoką dokładnością wycinają kształty z całych arkuszy lub z materiału z roli. Obsługują różne techniki, od cięcia prostego, przez cięcia typu V, po cięcie oscylacyjne i obrotowe.

Tego typu systemy często łączą kilka narzędzi na jednym portalu. W jednym przejściu mogą więc naciąć, zbigować, perforować i wyciąć element. To skraca czas produkcji materiałów POS, opakowań czy prototypów konstrukcji tekturowych.

Jeśli chcesz zobaczyć, jak zróżnicowane mogą być parametry i zastosowania maszyn CNC, dobrym sposobem jest proste zestawienie kilku typów urządzeń:

Gdzie wykorzystuje się maszyny CNC i jakie dają korzyści?

Maszyny CNC są dziś obecne praktycznie w każdej branży produkcyjnej. Spotkasz je w motoryzacji, lotnictwie, przemyśle maszynowym, medycynie, elektronice, a nawet w jubilerstwie i małych warsztatach hobbystycznych.

Zastosowanie w różnych branżach

W przemyśle motoryzacyjnym obrabiarki CNC produkują elementy silników, przekładnie, części zawieszeń czy układy hamulcowe. W lotnictwie na centrach 5-osiowych powstają części silników lotniczych, łopatki turbin, elementy konstrukcji płatowca. W branży medycznej wykonuje się implanty, narzędzia chirurgiczne i precyzyjne podzespoły diagnostyczne.

Coraz częściej po CNC sięgają też małe firmy oraz osoby prywatne. Niewielkie frezarki czy plotery stołowe pozwalają na prototypowanie, produkcję małoseryjną, a nawet budowę własnych maszyn. Dzięki temu technologia, która kiedyś była dostępna głównie dla wielkich fabryk, trafia do znacznie szerszego grona użytkowników.

Najważniejsze zalety sterowania numerycznego

Gdy firmy inwestują w maszyny CNC, zwykle liczą na kilka konkretnych efektów. To przede wszystkim lepsza jakość wyrobów, większa wydajność i niższe koszty jednostkowe. Same cechy technologii bardzo temu sprzyjają:

• możliwość pracy bez stałego nadzoru człowieka przy długich seriach,
• duża szybkość obróbki przy zachowaniu wymaganej dokładności,
• pełna powtarzalność elementów w serii produkcyjnej,
• łatwa zmiana asortymentu poprzez wgranie innego programu.

Dodatkowym atutem jest bezpieczeństwo. Odpowiednio zaprojektowane osłony, blokady, czujniki i procedury BHP ograniczają kontakt operatora z ruchomymi elementami, gorącymi wiórami czy mgłą olejową. Warunkiem jest jednak przestrzeganie podstawowych zasad, takich jak brak luźnej odzieży, spięte włosy, nieprzekraczanie prędkości wrzeciona i niewyłączanie zabezpieczeń.

W codziennej pracy istotna jest też elastyczność. Ten sam park maszynowy może obsłużyć produkcję jednostkową, serie prototypowe i długie serie seryjne. Wystarczy zmiana programu i narzędzi, aby przejść z jednego detalu na zupełnie inny, bez przebudowy całej linii.

• obrabiarki CNC do metalu, drewna i tworzyw sztucznych,
• frezarki CNC 3-, 4- i 5-osiowe do złożonych kształtów,
• tokarki CNC, w tym automaty tokarskie i tokarki z napędzanymi narzędziami,
• przecinarki plazmowe, waterjety, wycinarki laserowe i cyfrowe plotery tnące.

Wysoka dokładność, duża wydajność i szerokie zastosowanie sprawiają, że maszyny CNC stały się fundamentem współczesnej produkcji przemysłowej.
