Projekt instalacji CO w nowym domu trzeba opracować jako spójny system, a nie jako dobór samego źródła ciepła. Pompa ciepła, kocioł, ogrzewanie podłogowe, grzejniki, hydraulika i automatyka muszą ze sobą współpracować. Dokumentację projektową powinien przygotować uprawniony projektant, a inwestor może świadomie kontrolować założenia i odbiór prac.
Dlaczego źródło ciepła wybiera się już na etapie projektu domu?
Decyzja o źródle ciepła wpływa na zapotrzebowanie na miejsce techniczne, sposób prowadzenia przewodów, przyłącza, wentylację pomieszczenia oraz rodzaj odbiorników. Inaczej projektuje się układ z pompą ciepła, inaczej instalację z kotłem gazowym, a jeszcze inaczej system z kotłem na biomasę.
Znaczenie ma także temperatura zasilania. Ogrzewanie podłogowe pracuje zwykle jako instalacja niskotemperaturowa, natomiast grzejniki mogą wymagać wyższej temperatury. Pompa ciepła najczęściej osiąga najlepsze warunki pracy przy niskiej temperaturze zasilania, dlatego dobrze współpracuje z dużą powierzchnią ogrzewania płaszczyznowego. Grzejniki również mogą działać z pompą ciepła, ale wymagają właściwego doboru pod względem mocy przy niższych parametrach.
| Źródło ciepła | System dystrybucji | Efektywność | Zastosowanie |
|---|---|---|---|
| Pompa ciepła | Najczęściej ogrzewanie podłogowe, ewentualnie grzejniki niskotemperaturowe | Najkorzystniejsza przy niskiej temperaturze zasilania | Nowe, dobrze izolowane domy |
| Kocioł gazowy | Podłogówka, grzejniki lub układ mieszany | Elastyczna praca przy różnych parametrach | Domy z dostępem do przyłącza gazowego lub odpowiedniej instalacji |
| Kocioł na biomasę | Grzejniki, podłogówka przez układ mieszający lub instalacja mieszana | Zależy od temperatury pracy, magazynowania paliwa i regulacji | Budynki z miejscem na urządzenie, paliwo i obsługę kotłowni |
Wybór urządzenia na późniejszym etapie często oznacza kompromisy, przeróbki albo ograniczenie możliwości sterowania. Dlatego projekt budowlany i instalacyjny powinny uwzględniać między innymi lokalizację kotłowni, przebieg przewodów, moc przyłączeniową, miejsce na zasobnik oraz sposób przygotowania ciepłej wody użytkowej.
Jak zaprojektować instalację CO krok po kroku?
Projektant zaczyna od parametrów budynku, a nie od katalogu urządzeń. Kolejne decyzje powinny wynikać z obliczeń i planowanego sposobu użytkowania domu:
- Określenie zapotrzebowania na ciepło – trzeba uwzględnić izolację przegród, stolarkę, wentylację, powierzchnię pomieszczeń i lokalne warunki klimatyczne. Sam metraż domu nie wystarcza do doboru mocy.
- Dobór mocy źródła ciepła – urządzenie powinno odpowiadać obliczeniowemu obciążeniu cieplnemu budynku. Zbyt duża moc może powodować częste cykle pracy, a zbyt mała nie zapewni komfortu w okresach największego zapotrzebowania.
- Wybór odbiorników – należy ustalić, gdzie będzie podłogówka, gdzie grzejniki oraz jakie parametry pracy przyjmie każdy obieg. Na tym etapie projektuje się także rozdzielacze i przebieg przewodów.
- Opracowanie hydrauliki i automatyki – projekt obejmuje średnice rur, przepływy, pompy, zawory, zabezpieczenia oraz sterowanie temperaturą. Automatyka pogodowa może dopasowywać temperaturę zasilania do warunków zewnętrznych, ograniczając przegrzewanie pomieszczeń.
Ważnym elementem jest zrównoważenie hydrauliczne, czyli takie ustawienie przepływów, aby każdy obieg otrzymywał ilość wody potrzebną do oddania zaprojektowanej mocy. Bez tego część pomieszczeń może być przegrzana, a inne niedogrzane, mimo prawidłowo dobranego źródła ciepła.
Czy można połączyć podłogówkę z grzejnikami?
Takie połączenie jest możliwe i często stosuje się je w domach, w których podłogówka znajduje się na parterze lub w łazienkach, a grzejniki na poddaszu albo w pomieszczeniach o mniejszej powierzchni podłogi. Trzeba jednak zaprojektować osobne obiegi o różnych parametrach.
Podłogówka potrzebuje zwykle niższej temperatury niż grzejniki. Grupa pompowa to zestaw elementów, który zapewnia przepływ czynnika w danym obiegu i może współpracować z zaworem mieszającym. Zawór miesza wodę zasilającą z chłodniejszą wodą powracającą, aby obniżyć temperaturę kierowaną do ogrzewania podłogowego.
W układzie mieszanym automatyka musi zarządzać poszczególnymi obiegami, a nie tylko włączać i wyłączać całe źródło ciepła. Sterowanie pogodowe reaguje na temperaturę na zewnątrz, natomiast termostaty lub regulatory pokojowe pozwalają korygować warunki w konkretnych pomieszczeniach. Niewłaściwe połączenie obiegów może prowadzić do przegrzewania podłogi, hałasu w rurach albo niestabilnej pracy pomp.
Jakie elementy chronią instalację CO?

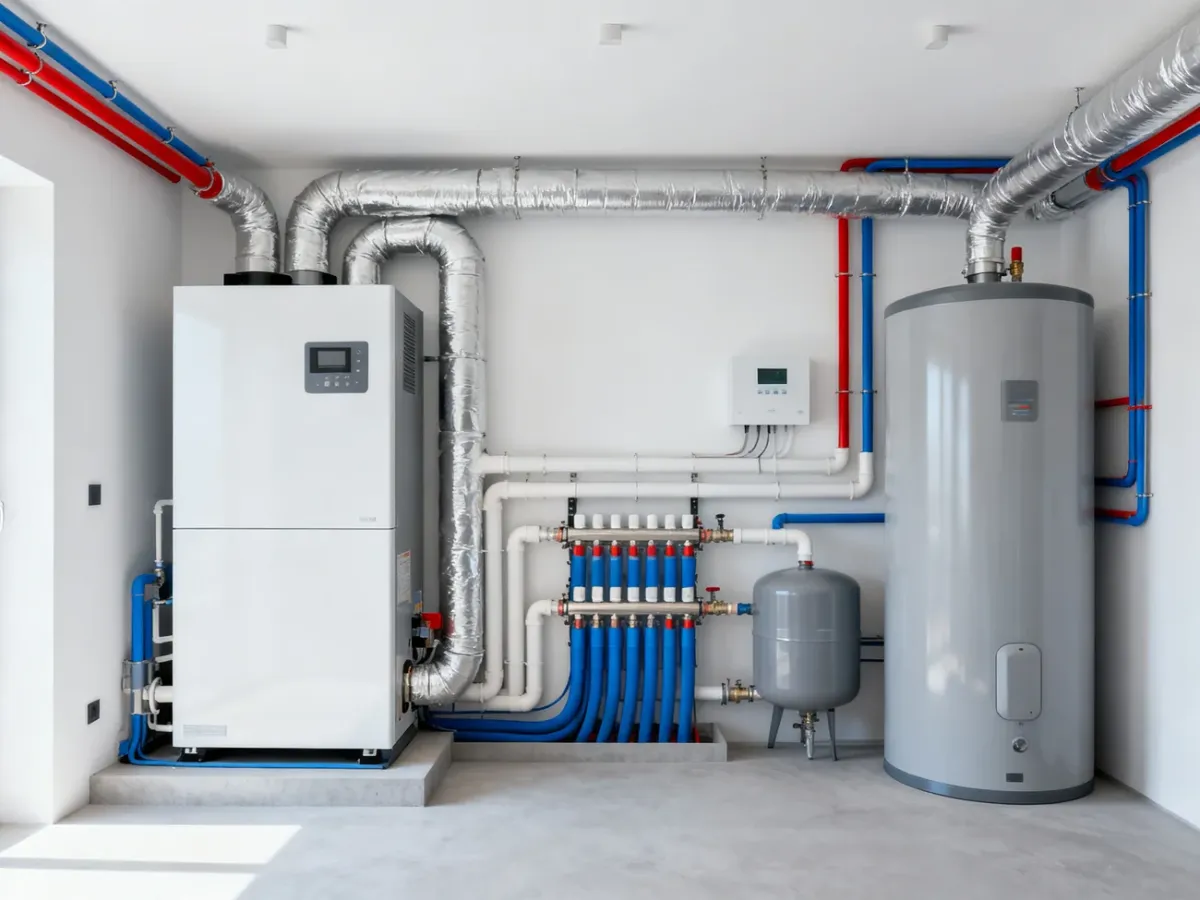

Nowoczesna kotłownia jest centrum zarządzania energią, dlatego projekt powinien obejmować nie tylko źródło ciepła i rozdzielacze. Armatura ochronna ułatwia późniejszą eksploatację oraz ogranicza ryzyko uszkodzenia pomp, zaworów i wymienników:
- Separatory magnetyczne zatrzymują cząstki ferromagnetyczne i osady, które mogłyby przedostać się do pompy lub wymiennika.
- Odgazowywacze pomagają usuwać mikropęcherzyki powietrza, ograniczając korozję, hałas i problemy z przepływem.
- Filtry instalacyjne wychwytują zanieczyszczenia stałe, szczególnie istotne po wykonaniu nowych przewodów i podczas pierwszego uruchomienia.
- Zawory spustowe ułatwiają opróżnienie fragmentu instalacji podczas serwisu, czyszczenia lub wymiany urządzenia.
W nowej instalacji należy zaplanować także odpowietrzanie, naczynie wzbiorcze, zawory bezpieczeństwa oraz dostęp do elementów wymagających kontroli. W modernizowanym układzie trzeba wcześniej ocenić stan rur i jakość wody. Stara instalacja może wymagać płukania, a niekiedy także czyszczenia chemicznego, ale nie jest to automatyczne zalecenie dla każdego systemu.
Na co uważać przy odbiorze projektu i wykonanej instalacji?
Przed rozpoczęciem prac i przy odbiorze instalacji poproś projektanta lub wykonawcę o potwierdzenie następujących punktów:
- Czy wykonano obliczenia zapotrzebowania na ciepło i obliczenia hydrauliczne?
- Czy moc źródła ciepła wynika z obliczeń, a nie wyłącznie z powierzchni domu?
- Czy dobrano średnice rur, przepływy i pompy do długości oraz rodzaju obiegów?
- Czy podłogówka i grzejniki mają zaprojektowane osobne obiegi, grupy pompowe oraz zawory mieszające, gdy są potrzebne?
- Czy czujniki temperatury umieszczono zgodnie z ich funkcją, z dala od przypadkowych źródeł ciepła i przeciągów?
- Czy zamontowano filtry, separator zanieczyszczeń, odpowietrzenie i zawory spustowe w miejscach dostępnych do obsługi?
- Czy instalację przepłukano, napełniono i odpowietrzono, a przepływy ustawiono według projektu?
- Czy automatyka została uruchomiona i przetestowana dla wszystkich obiegów?
- Czy otrzymasz schemat instalacji, protokół prób oraz instrukcję obsługi?
Typowe problemy wynikają z pominięcia hydrauliki na rzecz samego montażu urządzeń. Zbyt małe średnice przewodów zwiększają opory przepływu, brak równoważenia powoduje nierównomierne ogrzewanie, a źle umieszczony czujnik przekazuje automatyce błędne informacje. Każdy z tych błędów może wymagać kosztownej korekty po zamknięciu ścian i posadzek.
Jak współpracować z projektantem i instalatorem?
Przed podpisaniem umowy ustal, jakie obliczenia, rysunki i protokoły otrzymasz. Projekt instalacji CO powinien być wykonany przez osobę z odpowiednimi uprawnieniami, a wykonawca powinien pracować na aktualnej dokumentacji, nie na ogólnym schemacie znalezionym w katalogu.
Najbezpieczniejszy następny krok to porównanie projektu z ofertą wykonawcy przed rozpoczęciem prac. Sprawdź, czy zgadzają się źródło ciepła, odbiorniki, średnice przewodów, automatyka i elementy zabezpieczające. Odbiór instalacji przez specjalistę pozwala wykryć problemy, zanim zostaną zasłonięte tynkiem lub posadzką.
