Jak rozplanować instalację CO w domu?

Dobrze rozplanowana instalacja CO zaczyna się od obliczenia zapotrzebowania cieplnego budynku, a nie od wyboru kotła czy średnicy rury. Moc źródła ciepła, układ rozdzielaczy i długość przewodów muszą tworzyć jeden spójny system. Błędy na tym etapie oznaczają nierównomierne grzanie, hałas w rurach, trudne odpowietrzanie i wyższe straty ciepła.

Od czego zacząć planowanie instalacji CO?

Punktem wyjścia jest określenie, ile ciepła potrzebuje budynek w warunkach obliczeniowych. Zapotrzebowanie cieplne zależy między innymi od powierzchni domu, izolacji ścian, jakości okien, wentylacji, temperatury w pomieszczeniach oraz położenia budynku. Nie należy dobierać mocy kotła wyłącznie na podstawie metrażu.

Najbezpieczniej zlecić obliczenia projektantowi instalacji. Orientacyjne szacunki mogą pomóc porównać rozwiązania, ale nie zastępują projektu dla konkretnego budynku. Moc źródła powinna wynikać z obciążenia cieplnego, zaplanowanych temperatur zasilania i rodzaju odbiorników. Przewymiarowany kocioł może częściej taktować, pracować poza optymalnym zakresem i zużywać więcej paliwa. W przypadku kotła na paliwo stałe lub pelletu znaczenie ma też współpraca z buforem oraz zakres modulacji urządzenia.

Na tym etapie uwzględnij:

• izolację przegród – ocieplone ściany i dach ograniczają straty ciepła,
• okna i drzwi – ich powierzchnia, szczelność oraz parametry wpływają na obciążenie cieplne,
• rodzaj ogrzewania – podłogówka pracuje zwykle na niższych temperaturach niż grzejniki,
• temperaturę pomieszczeń – łazienka, salon i sypialnia mogą mieć różne wymagania,
• wentylację – intensywna wymiana powietrza zwiększa zapotrzebowanie na energię.

Jak rozmieścić rozdzielacze i prowadzić rury?

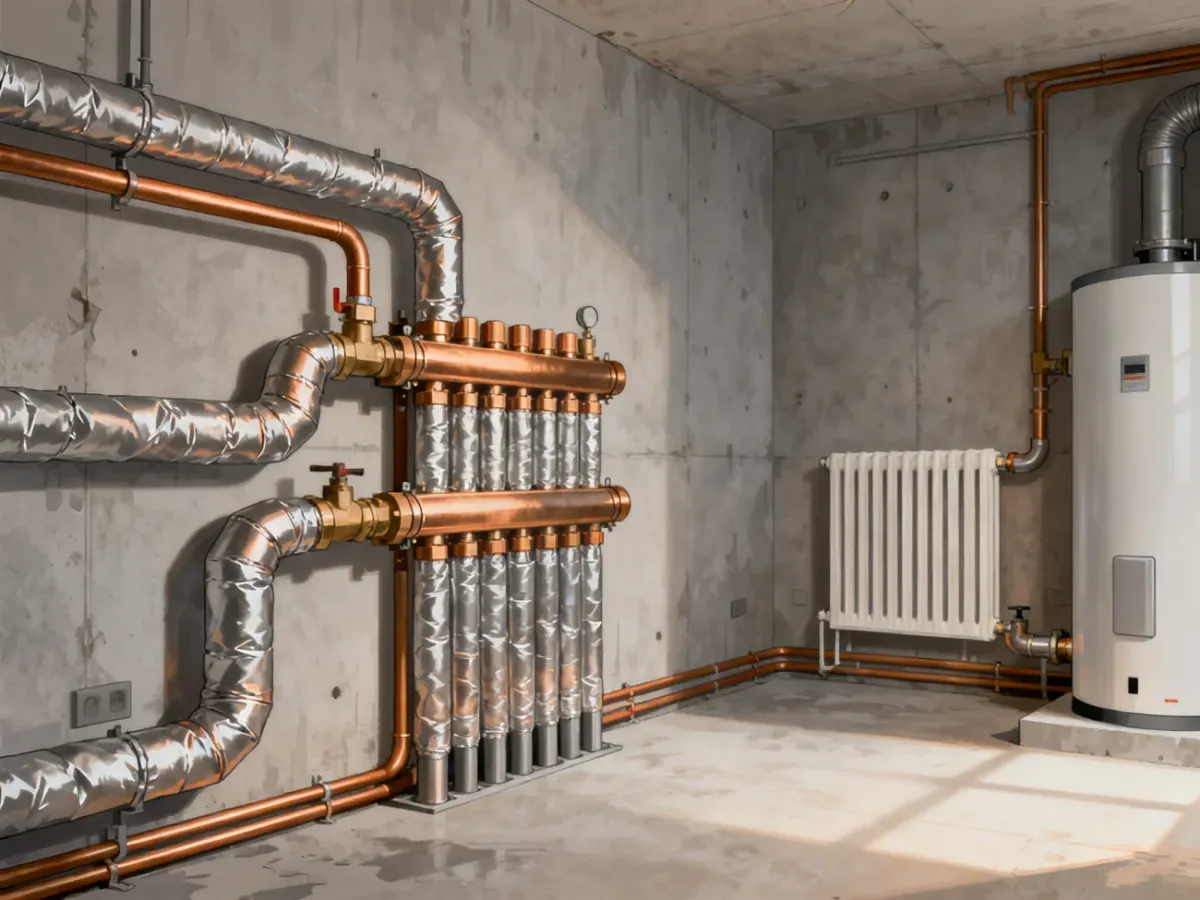

Rozdzielacz powinien znajdować się w miejscu możliwie centralnym względem obsługiwanych pomieszczeń. Dzięki temu trasy do grzejników są podobnej długości, łatwiej zrównoważyć przepływy, a straty ciepła i opory hydrauliczne pozostają mniejsze. Nie zawsze oznacza to montaż dokładnie w geometrycznym środku domu. Liczy się rzeczywisty układ pomieszczeń, położenie źródła ciepła i możliwość prowadzenia przewodów bez zbędnych załamań.

W domu piętrowym można zastosować osobny rozdzielacz dla każdej kondygnacji albo jeden większy rozdzielacz w centralnym punkcie. Dwa rozdzielacze skracają odcinki podejść do odbiorników, ale wymagają właściwego doboru przewodu zasilającego między nimi. Jeden rozdzielacz upraszcza układ, jednak dłuższe trasy mogą zwiększyć opory i straty ciepła.

Przewody prowadź możliwie najkrótszą drogą. Odcinki ukryte w garażu, piwnicy lub nieogrzewanym suficie trzeba izolować. Każdy obieg powinien mieć możliwość odcięcia, regulacji i odpowietrzenia. Warto też zachować dokumentację przebiegu rur, szczególnie gdy zostaną przykryte tynkiem, wylewką albo zabudową.

Podane średnice są orientacyjne i nie stanowią gotowego projektu. Zbyt mała rura ogranicza przepływ, zwiększa prędkość wody i może powodować szum. Zbyt duża średnica podnosi koszt oraz objętość wody w instalacji, nie dając automatycznie lepszego ogrzewania. W instalacji pompowej dobór wykonuje się na podstawie przepływu i strat ciśnienia. Instalacja grawitacyjna wymaga innego podejścia, większych średnic oraz odpowiednich spadków, dlatego nie należy przenosić do niej schematów z układów pompowych.

Grzejniki czy ogrzewanie podłogowe?

Rodzaj odbiornika wpływa na temperaturę pracy, automatykę i sposób prowadzenia przewodów. Grzejniki szybko reagują na zmianę ustawień i dobrze sprawdzają się przy modernizacji, natomiast ogrzewanie podłogowe zapewnia dużą powierzchnię wymiany ciepła i może pracować na niższej temperaturze zasilania.

W układzie mieszanym nie wolno zasilać podłogówki bezpośrednio wodą o temperaturze przeznaczonej dla grzejników. Obieg podłogowy wymaga ograniczenia temperatury oraz regulacji przepływu. Szczegóły powinny wynikać z projektu i instrukcji zastosowanych urządzeń.

Jakie elementy powinny znaleźć się w instalacji?

Sama rura i grzejnik nie tworzą kompletnego systemu. Instalacja musi mieć elementy zapewniające przepływ, ochronę przed wzrostem ciśnienia, możliwość odcięcia poszczególnych odcinków i usuwania powietrza. Podstawowe wyposażenie obejmuje:

• pompę obiegową – wymusza przepływ w instalacji pompowej i powinna być dobrana do wymaganej wydajności oraz wysokości podnoszenia,
• naczynie przeponowe – kompensuje zmiany objętości wody podczas nagrzewania,
• zawór bezpieczeństwa – chroni układ przed nadmiernym wzrostem ciśnienia,
• odpowietrzniki – umożliwiają usunięcie powietrza z rozdzielaczy, pionów i odbiorników,
• zawory odcinające i regulacyjne – ułatwiają serwis oraz równoważenie obiegów,
• zawory zwrotne – ograniczają niekontrolowany kierunek przepływu, szczególnie w układach z kilkoma pompami lub źródłami ciepła.

Naczynie przeponowe, pompa i armatura zabezpieczająca muszą być dobrane do konkretnego układu. Ich rozmieszczenie również ma znaczenie. Należy stosować się do dokumentacji źródła ciepła oraz wymagań projektowych, zamiast kopiować przypadkowy schemat znaleziony w internecie.

Na co uważać podczas montażu?

Odpowietrzanie i syfony powietrzne

Najczęstszym problemem przy prowadzeniu rur pod sufitem, przez garaż lub nad drzwiami są lokalne najwyższe punkty, w których gromadzi się powietrze. Taki „syfon powietrzny” może ograniczyć przepływ, powodować bulgotanie i sprawić, że grzejnik nie będzie równomiernie nagrzany.

Przewody prowadź ze stałymi, logicznymi spadkami, a w najwyższych punktach zaplanuj odpowietrzenie. Każdy grzejnik powinien mieć własny odpowietrznik, ale nie zastępuje on odpowietrzników na rozdzielaczach ani w innych wysokich punktach instalacji. Po napełnieniu układ trzeba odpowietrzyć, sprawdzić ciśnienie i ponownie skontrolować pracę obiegów po rozgrzaniu.

Izolacja rur i dobór materiału

Rury w ogrzewanych pomieszczeniach nie zawsze wymagają takiej samej izolacji jak przewody prowadzone przez zimny garaż lub piwnicę. Odcinki transportujące wodę grzewczą poza ogrzewaną strefą izoluj zgodnie z wymaganiami projektu i obowiązującymi przepisami. Izolacja ogranicza straty ciepła, chroni przed skraplaniem w określonych warunkach i zmniejsza nagrzewanie przegród.

PEX jest wygodny przy prowadzeniu od rozdzielacza do grzejników, ponieważ pozwala ograniczyć liczbę połączeń w ścianach i podłodze. Rury miedziane są sztywne, odporne na wysoką temperaturę i łatwe do prowadzenia w kotłowni, lecz wymagają starannego wykonania połączeń oraz ochrony przed niekorzystnymi warunkami. Materiał musi być zgodny z temperaturą, ciśnieniem i rodzajem czynnika określonymi przez producenta instalacji.

Instrukcja kotła przedstawia zwykle schemat poglądowy. Nie zastępuje projektu hydraulicznego ani oceny warunków montażu w konkretnym budynku.

Bezpieczeństwo kotłowni

Nie umieszczaj kotła w garażu bez sprawdzenia lokalnych przepisów, warunków technicznych i dokumentacji urządzenia. Wymagania dotyczące kotłowni, wentylacji, odprowadzania spalin, magazynowania paliwa i ochrony przeciwpożarowej różnią się zależnie od kraju oraz rodzaju źródła ciepła. W Polsce lokalizacja kotła w garażu może być niedopuszczalna w określonych konfiguracjach, a w Niemczech obowiązują odrębne zasady i wymagania odbiorowe.

Przed zakupem urządzenia sprawdź wymagania kominiarskie, wentylacyjne i budowlane. Jeśli instalacja powstaje za granicą, ustal także, czy projekt, montaż lub odbiór muszą zostać wykonane przez osobę z lokalnymi uprawnieniami. Samodzielne prowadzenie rur w części instalacji nie zwalnia z obowiązku prawidłowego wykonania i odbioru elementów związanych z bezpieczeństwem.

Jak przygotować instalację na przyszłość?

Nowy układ warto przygotować nie tylko pod obecne źródło ciepła. Zostaw miejsce na dodatkowy moduł rozdzielacza, pompę, sprzęgło hydrauliczne, bufor albo elementy automatyki. Przy planowaniu pompy ciepła sprawdź, czy odbiorniki będą pracowały efektywnie przy niższej temperaturze zasilania. Jeśli rozważasz fotowoltaikę lub układ hybrydowy, zaplanuj miejsce na urządzenia, przewody i serwisowy dostęp do armatury.

Zapas mocy nie powinien oznaczać bezrefleksyjnego przewymiarowania kotła. Lepiej pozostawić rezerwę przestrzeni, króćców i możliwości rozbudowy niż instalować zbyt duże źródło ciepła. Warto także przygotować aktualny rysunek tras rur, oznaczyć zawory i zachować dokumentację regulacji przepływów.

Co sprawdzić przed rozpoczęciem prac?

Przed zakupem materiałów i rozpoczęciem kucia sprawdź następujące punkty:

• czy obliczono zapotrzebowanie cieplne każdego pomieszczenia,
• czy moc źródła ciepła odpowiada budynkowi i sposobowi pracy instalacji,
• czy rozdzielacz znajduje się w miejscu ograniczającym długość tras,
• czy średnice rur wynikają z przepływów i oporów hydraulicznych,
• czy przewidziano odpowietrzenie wszystkich wysokich punktów,
• czy rury w zimnych strefach będą właściwie izolowane,
• czy instalacja spełnia lokalne wymagania dotyczące kotłowni, komina i wentylacji,
• czy wykonawca oraz osoba dokonująca odbioru mają wymagane kwalifikacje.

Najlepszy plan instalacji CO łączy obliczenia cieplne, krótkie trasy, poprawnie dobrane średnice, łatwe odpowietrzanie i dostęp do armatury. Przy prostym układzie możesz samodzielnie przygotować rozmieszczenie odbiorników i tras, ale dobór źródła, zabezpieczeń oraz końcowy montaż warto skonsultować z projektantem lub instalatorem.

Artykuł ma charakter informacyjny i nie zastępuje projektu instalacji ani konsultacji z uprawnionym projektantem lub instalatorem. Przed wykonaniem prac sprawdź lokalne przepisy, wymagania producenta urządzenia oraz zasady odbioru obowiązujące w danym kraju.
