Jak podłączyć kable do licznika? Schemat podłączenia krok po kroku

Podłączenie licznika energii wymaga zgodności ze schematem producenta, odłączenia napięcia i sprawdzenia oznaczeń przewodów. Prace przy liczniku głównym oraz ingerencja w zaplombowany układ pomiarowy mogą wykonywać wyłącznie osoby z wymaganymi uprawnieniami SEP i upoważnieniem operatora sieci. Użytkownik może przygotować rozdzielnicę bez zasilania, ale uruchomienie i odbiór instalacji należy powierzyć elektrykowi.

Bezpieczeństwo i oznaczenia przewodów

Licznik zużycia energii elektrycznej montuje się w rozdzielnicy, często na szynie DIN. Przed rozpoczęciem prac trzeba odłączyć zasilanie, zabezpieczyć je przed przypadkowym włączeniem i potwierdzić brak napięcia odpowiednim przyrządem. Samo wyłączenie aparatu nie wystarcza, ponieważ w niektórych układach część zacisków może nadal pozostawać pod napięciem.

Używaj narzędzi przeznaczonych do prac elektrycznych, w szczególności wkrętaków z izolacją oraz sprawdzonego miernika napięcia. Sprawdź też, czy licznik jest zgodny z instalacją, jej układem sieciowym i maksymalnym natężeniem prądu. Schemat nadrukowany na obudowie lub przedstawiony w instrukcji konkretnego modelu ma pierwszeństwo przed schematem poglądowym.

Najczęściej spotykane oznaczenia przewodów przedstawia tabela:

Do przygotowania stanowiska potrzebne są przede wszystkim:

• Wkrętaki z izolacją przeznaczone do prac elektrycznych.
• Miernik napięcia lub dwubiegunowy wskaźnik napięcia.
• Przyrządy do kontroli ciągłości i poprawności połączeń, dobrane do zakresu prac.
• Instrukcja producenta licznika oraz dokumentacja rozdzielnicy.

Nie należy utożsamiać koloru przewodu z pewnym potwierdzeniem jego funkcji w starej lub przebudowywanej instalacji. Przed podłączeniem trzeba sprawdzić oznaczenia i wykonać pomiary. Dotyczy to także przewodu neutralnego oraz ochronnego.

Jak podłączyć licznik jednofazowy?

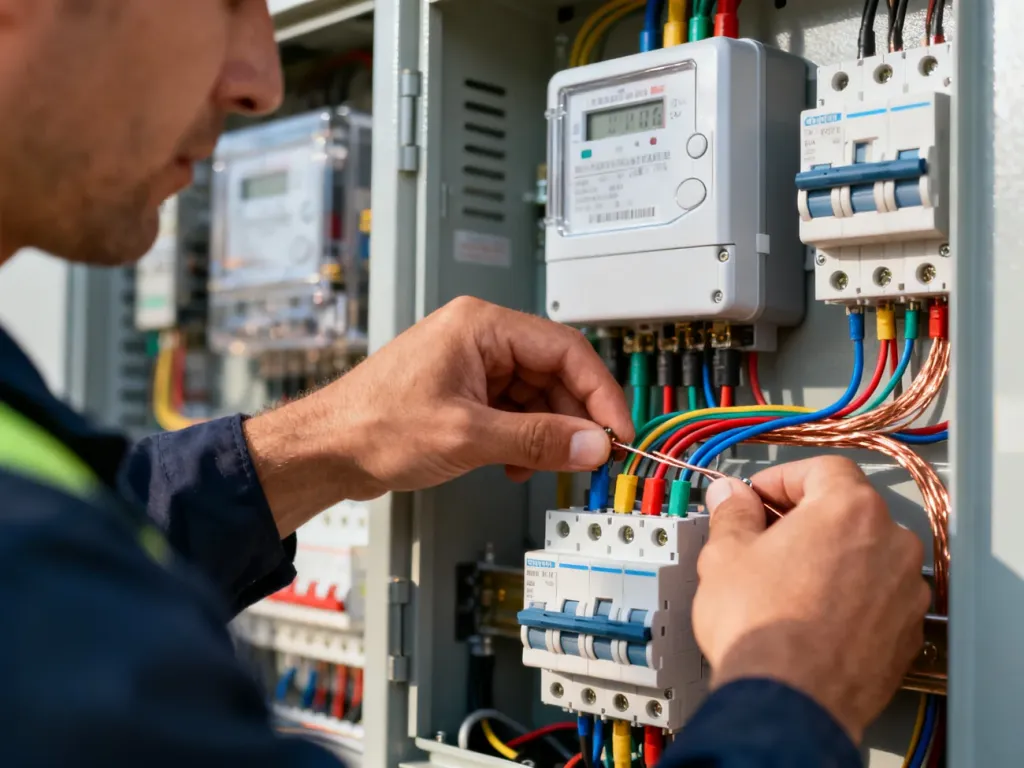

W typowym liczniku jednofazowym przewód fazowy od strony zasilania trafia na zacisk wejściowy, a przewód prowadzący do odbiorników na zacisk wyjściowy. Zaciski mogą być opisane jako L IN i L OUT, ale ich numeracja różni się między modelami. Przewód neutralny należy podłączyć do zacisków N zgodnie ze schematem urządzenia.

Ogólny schemat postępowania dla pomiaru bezpośredniego wygląda następująco:

1. Odłącz zasilanie, sprawdź brak napięcia i przygotuj licznik w rozdzielnicy.
2. Przewód fazowy od strony zasilania podłącz do zacisku L IN.
3. Przewód fazowy prowadzący do odbiorników podłącz do zacisku L OUT.
4. Przewód neutralny podłącz do odpowiednich zacisków N zgodnie z instrukcją producenta.
5. Sprawdź ułożenie przewodów, dokręcenie zacisków i zamknięcie osłon.

Nie przenoś numeracji zacisków z jednego licznika na inny. W części urządzeń wejścia znajdują się u góry, a wyjścia u dołu, lecz nie jest to uniwersalna zasada. Pomylenie strony IN z OUT może spowodować błędny pomiar albo uszkodzenie aparatu.

[ picture_1 ]

Jak podłączyć licznik trójfazowy?

W instalacji trójfazowej licznik mierzy przewody L1, L2 i L3, a także współpracuje z przewodem neutralnym N, jeśli wymaga tego dany model. W pomiarze bezpośrednim przewody fazowe przechodzą przez zaciski prądowe licznika. W pomiarze półpośrednim przez licznik nie płynie pełny prąd obciążenia. Urządzenie otrzymuje sygnał z przekładników prądowych.

Pomiar bezpośredni

W przypadku licznika trójfazowego z pomiarem bezpośrednim schemat połączenia obejmuje osobne zaciski wejściowe i wyjściowe dla każdej fazy:

1. Odłącz napięcie, sprawdź jego brak i zamocuj licznik zgodnie z dokumentacją.
2. Przewód L1 od strony zasilania podłącz do zacisku L1 IN, a przewód L1 odbiorczy do L1 OUT.
3. Przewód L2 od strony zasilania podłącz do zacisku L2 IN, a przewód L2 odbiorczy do L2 OUT.
4. Przewód L3 od strony zasilania podłącz do zacisku L3 IN, a przewód L3 odbiorczy do L3 OUT.
5. Przewód N podłącz do zacisku lub zacisków neutralnych wskazanych przez producenta.
6. Sprawdź kolejność faz, moment dokręcenia zacisków i stan osłon zabezpieczających.

Licznik taki jak F&F LE-03MW jest przykładem urządzenia przeznaczonego do pomiaru bezpośredniego, ale jego układ zacisków należy traktować wyłącznie jako cechę konkretnego modelu. Nie wolno przenosić tego schematu na inne urządzenie bez porównania dokumentacji.

Pomiar półpośredni z przekładnikami

Pomiar półpośredni stosuje się w układach, w których prąd obciążenia przekracza zakres pomiaru bezpośredniego albo wymagają tego parametry instalacji. Każda faza współpracuje wtedy z przekładnikiem prądowym. Zaciski strony pierwotnej mogą być oznaczone jako P1 i P2, a wtórnej jako S1 i S2. W starszych instalacjach spotyka się oznaczenia K–L oraz k–l.

Model przekładnikowy, taki jak F&F LE-03MW CT, wymaga dobrania przekładników zgodnych z dokumentacją licznika. W przedstawianym rozwiązaniu strona wtórna przekładników ma prąd 5 A, lecz tej wartości nie wolno przyjmować dla innych urządzeń bez potwierdzenia w instrukcji.

Ogólny przebieg montażu układu półpośredniego obejmuje:

1. Odłączenie zasilania i sprawdzenie, czy instalacja jest bez napięcia.
2. Podłączenie przewodów L1, L2, L3 i N do właściwych zacisków napięciowych licznika.
3. Połączenie zacisków wtórnych każdego przekładnika z odpowiednimi wejściami prądowymi licznika.
4. Zachowanie zgodności biegunowości S1 i S2 oraz oznaczeń fazowych przypisanych do poszczególnych przekładników.
5. Wykonanie wymaganych połączeń ochronnych i uziemiających zgodnie ze schematem producenta.
6. Podłączenie wyjścia impulsowego lub RS-485 tylko wtedy, gdy przewiduje to dokumentacja i projekt instalacji.

W układzie przekładnikowym błędna biegunowość albo zamiana faz może powodować nieprawidłowe wskazania. Zacisków wtórnych przekładnika nie należy traktować jak zwykłego obwodu przewodowego. Ich połączenie i ewentualne rozłączanie wymaga procedury określonej przez producenta oraz zachowania zasad bezpieczeństwa.

Kontrola przed uruchomieniem

Przed zamknięciem rozdzielnicy uprawniona osoba powinna sprawdzić następujące elementy:

• Wszystkie przewody są podłączone do zacisków zgodnie ze schematem konkretnego licznika.
• Zaciski są prawidłowo dokręcone, a przewody nie wysuwają się z aparatów.
• Kolejność faz L1, L2 i L3 oraz biegunowość przekładników są zgodne z dokumentacją.
• Przewody N i PE zachowują właściwe funkcje i nie zostały zamienione.
• Osłony zacisków i obudowa rozdzielnicy są zamknięte.
• Plomby i zabezpieczenia układu pomiarowego zostaną założone przez uprawnionego operatora lub osobę przez niego upoważnioną.

Dopiero po pomiarach kontrolnych można przystąpić do uruchomienia. Port RS-485, protokół MODBUS RTU i wyjście impulsowe są obwodami dodatkowymi, dlatego ich obecność nie zmienia podstawowej zasady: podłączenie zawsze wykonuje się według schematu danego modelu. Przy liczniku głównym nie wolno samodzielnie naruszać plomb ani uruchamiać układu bez wymaganej zgody.

Najważniejsza różnica polega na tym, że pomiar bezpośredni prowadzi prąd obciążenia przez licznik, a półpośredni wykorzystuje przekładniki prądowe. Jeśli instalacja, oznaczenia albo typ urządzenia budzą wątpliwości, prace należy przerwać i zlecić weryfikację elektrykowi z odpowiednimi uprawnieniami.

Artykuł ma charakter informacyjny i nie zastępuje projektu instalacji, instrukcji producenta ani kontroli osoby posiadającej wymagane uprawnienia elektryczne.
