Rozdzielacz instalacji c.o. dzieli strumień wody z jednego źródła ciepła na kilka niezależnych obiegów, a następnie zbiera schłodzoną wodę i kieruje ją z powrotem do źródła. Tworzą go przede wszystkim dwie równoległe belki: zasilająca oraz powrotna. Dzięki zaworom i przepływomierzom można osobno regulować każdą pętlę grzewczą oraz zapewnić prawidłowe równoważenie hydrauliczne instalacji.
Czym jest rozdzielacz instalacji c.o.?
Rozdzielacz c.o. to centralny punkt dystrybucji czynnika grzewczego. Odbiera wodę ogrzaną przez kocioł, pompę ciepła albo inne źródło i rozdziela ją na osobne obiegi, na przykład pętle ogrzewania podłogowego, ściennego lub grzejnikowego. Po oddaniu ciepła w pomieszczeniach woda wraca do rozdzielacza, a stamtąd wspólnym przewodem płynie ponownie do źródła ciepła.
Można potraktować go jako centrum sterowania przepływem w instalacji. Każdy obieg da się niezależnie otworzyć, zamknąć albo ograniczyć. Ma to znaczenie zwłaszcza wtedy, gdy poszczególne pomieszczenia mają różne zapotrzebowanie na ciepło. Rozdzielacz pomaga też utrzymać statyczność hydrauliczną, czyli taki podział przepływu, przy którym każda pętla otrzymuje właściwą ilość wody.
Jak działa rozdzielacz instalacji c.o.?

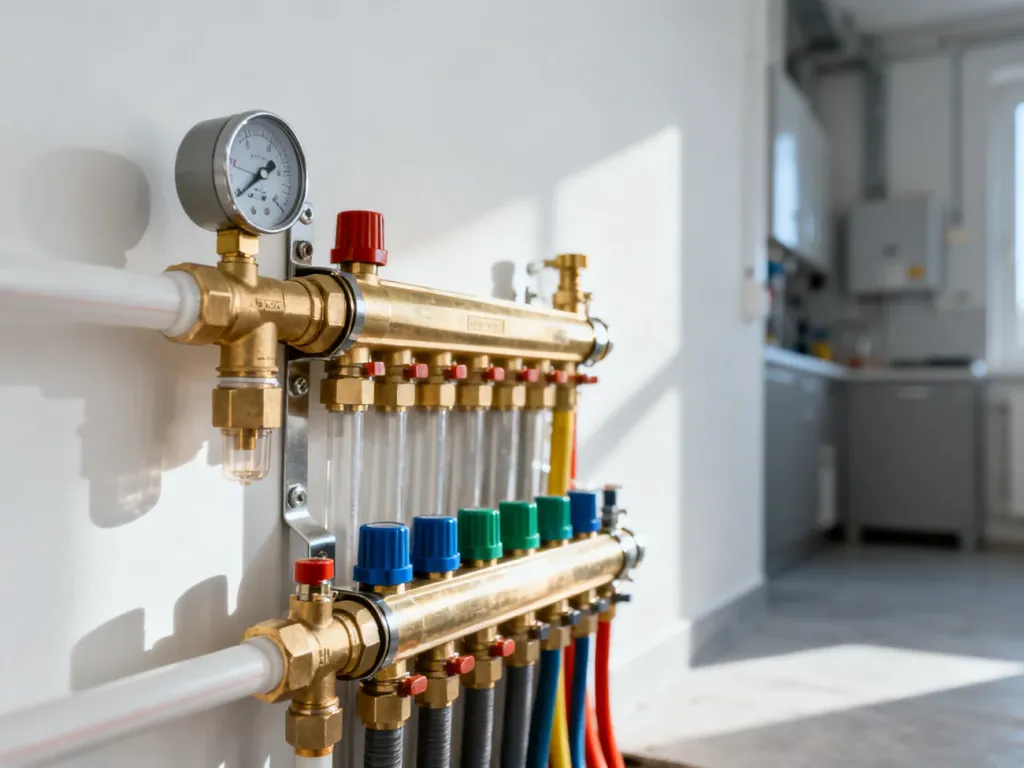

W typowym układzie rozdzielacz składa się z dwóch belek. Górna belka zasilająca dostarcza ogrzany czynnik do obiegów, a dolna belka powrotna odbiera czynnik po przejściu przez pętle. Ich funkcje nie są zamienne, dlatego prawidłowe rozpoznanie strony zasilania i powrotu ma znaczenie dla działania instalacji.
Obieg wody można przedstawić w kilku etapach:
- Źródło ciepła podgrzewa wodę i tłoczy ją przewodem zasilającym do rozdzielacza.
- Woda wpływa do górnej belki zasilającej, gdzie strumień zostaje podzielony na poszczególne pętle.
- Każda pętla przekazuje ciepło do grzejnika, podłogi, ściany albo innego odbiornika.
- Schłodzona woda wraca osobnymi przewodami do dolnej belki powrotnej.
- Belka powrotna zbiera czynnik i kieruje go wspólnym przewodem z powrotem do źródła ciepła.

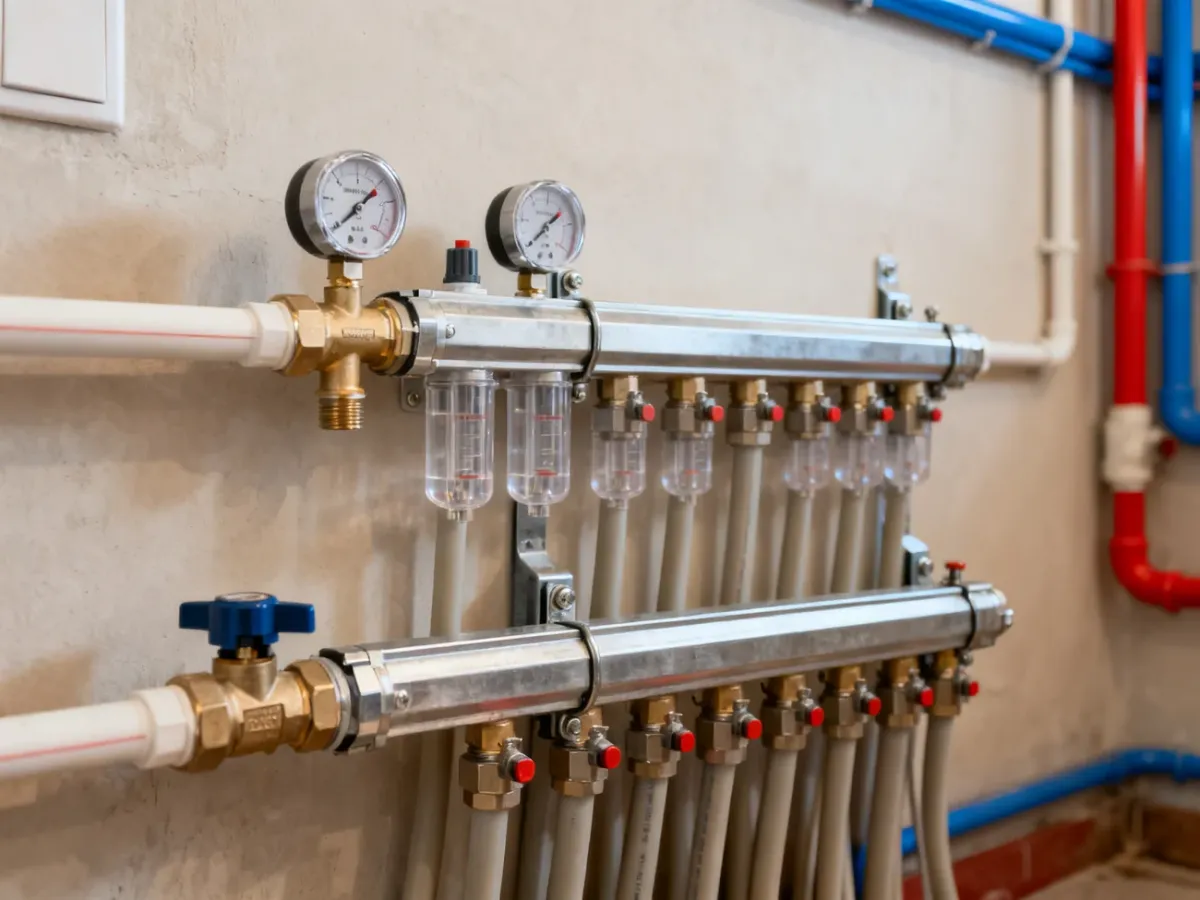

Na belce zasilającej często znajdują się rotametry, które pokazują i umożliwiają ustawienie przepływu w poszczególnych obiegach. Na belce powrotnej montuje się zwykle zawory regulacyjne lub termostatyczne. W praktyce oznacza to, że można ustawić inną intensywność przepływu dla krótkiej pętli w łazience i inną dla dłuższej pętli w salonie.
Z czego składa się rozdzielacz?
Konkretny zestaw zależy od rodzaju instalacji i wyposażenia, ale najczęściej obejmuje następujące elementy:
- Belka zasilająca – górny kolektor doprowadzający ogrzaną wodę do poszczególnych obiegów.
- Belka powrotna – dolny kolektor zbierający schłodzony czynnik po przejściu przez pętle.
- Rotametry – przepływomierze pozwalające odczytać i ustawić strumień wody w każdym obiegu.
- Zawory termostatyczne – elementy regulujące lub odcinające przepływ po stronie powrotnej.
- Odpowietrzniki – służą do usuwania powietrza z układu.
- Zawory spustowe – umożliwiają opróżnienie części instalacji podczas serwisu lub prac naprawczych.
- Wieszaki i korki zaślepiające – stabilizują belki oraz zamykają niewykorzystane końce.
Najważniejszym elementem regulacyjnym są rotametry. Różne pętle mają różną długość i opory przepływu, dlatego bez regulacji część z nich mogłaby otrzymywać zbyt dużo wody, a część zbyt mało. Ustawienie przepływów na podstawie projektu lub obliczeń pozwala przeprowadzić równoważenie hydrauliczne i ograniczyć różnice temperatur między pomieszczeniami. W typowych zestawach zakres wskazań przepływomierzy może wynosić 0–3,5 l/min, ale dokładne parametry zależą od modelu.
Na zaworach termostatycznych można zamontować siłowniki termoelektryczne. Po połączeniu ich z termostatami pokojowymi automatyka może ograniczać lub otwierać przepływ w zależności od temperatury w danym pomieszczeniu. W przypadku montażu siłowników trzeba uwzględnić również wykonanie połączeń elektrycznych.
Z jakich materiałów wykonuje się rozdzielacze?
Belki rozdzielaczy produkuje się przede wszystkim z mosiądzu, stali nierdzewnej albo tworzyw sztucznych. Materiał wpływa na masę, sposób montażu i właściwości mechaniczne, ale nie zmienia podstawowej zasady działania urządzenia.
| Materiał | Zalety | Zastosowanie |
|---|---|---|
| Mosiądz | Trwałość, odporność na korozję i stabilna praca przy zmianach temperatury | Instalacje domowe i układy wymagające trwałych elementów metalowych |
| Stal nierdzewna | Odporność na korozję, stosunkowo mała masa i estetyczny wygląd | Nowoczesne instalacje grzewcze, w których liczy się trwałość oraz wygląd |
| Tworzywo sztuczne | Niska masa i łatwy montaż | Instalacje, w których ważne są lekkie komponenty i prostsza zabudowa |
Rozdzielacz a grupa pompowo-mieszająca
Rozdzielacz nie jest tym samym co grupa pompowo-mieszająca. Rozdzielacz dzieli przepływ na poszczególne obiegi, zbiera wodę z powrotu i pozwala regulować każdy obieg osobno. Nie odpowiada natomiast za przygotowanie temperatury czynnika.
Rozdzielacz tylko dzieli przepływ, a grupa pompowo-mieszająca przygotowuje temperaturę wody.
Grupa pompowo-mieszająca składa się zwykle z pompy obiegowej i zaworu mieszającego. Jej zadaniem jest połączenie części wody zasilającej z wodą powrotną oraz utrzymanie temperatury właściwej dla danego obiegu. Ma to znaczenie szczególnie w instalacjach mieszanych, w których grzejniki pracują przy wyższej temperaturze niż ogrzewanie podłogowe.
Oba elementy bywają montowane razem, dlatego mogą być mylone. Funkcjonalnie pozostają jednak osobnymi częściami systemu: grupa przygotowuje czynnik, a rozdzielacz przekazuje go do konkretnych pętli.
Rozdzielacz instalacji c.o. odpowiada więc za organizację przepływu, niezależną regulację obiegów i zebranie wody powrotnej. Jego prawidłowa praca zależy przede wszystkim od właściwego ustawienia przepływów, odpowietrzenia oraz dopasowania liczby sekcji do liczby obiegów grzewczych.
