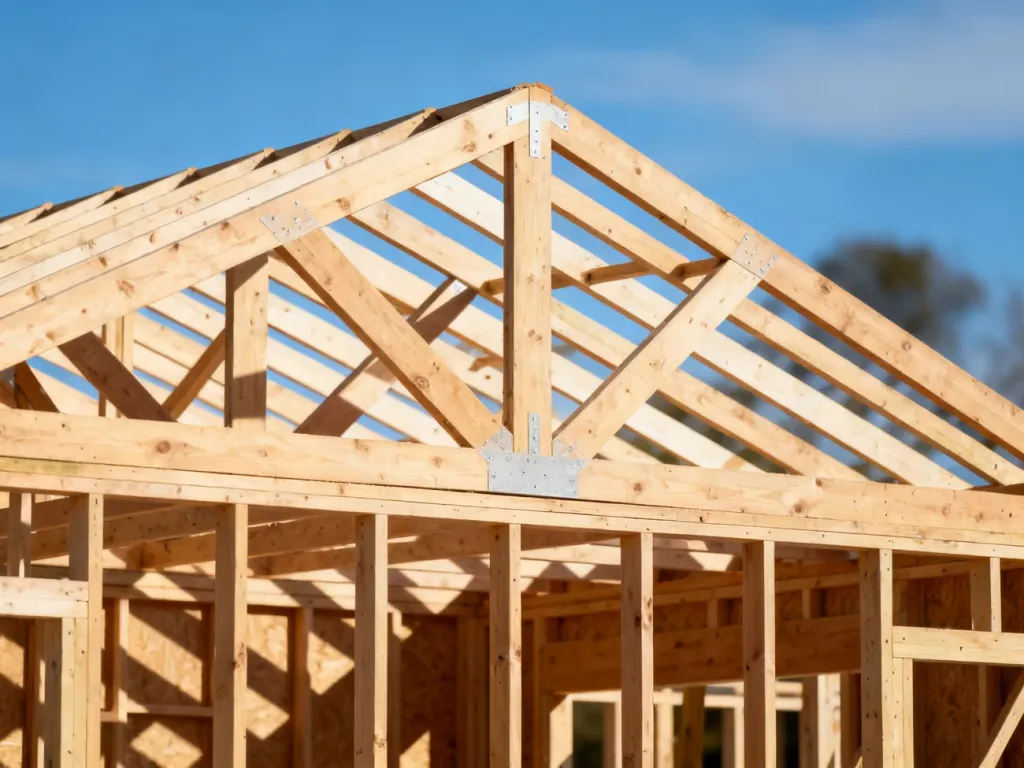

W domu jednorodzinnym krokwie rozstawia się najczęściej co 80–120 cm w osi. Nie jest to jednak uniwersalna zasada. Ostateczny rozstaw wynika z obliczeń konstruktora, który uwzględnia między innymi strefę śniegową i wiatrową, kąt nachylenia połaci, ciężar pokrycia, przekrój oraz klasę drewna.
Rozstaw w osi oznacza odległość od środka jednej krokwi do środka następnej. Rozstaw w świetle to wolna przestrzeń między ich krawędziami. Przy krokwiach o szerokości 8 cm i rozstawie osiowym 100 cm w świetle pozostaje około 92 cm. Te wartości mają znaczenie przy układaniu izolacji, montażu okien dachowych oraz projektowaniu wymianów.
Co wpływa na rozstaw krokwi?
Krokiew przenosi obciążenia z pokrycia i warstw dachu na murłatę, płatwie lub inne podpory. Im większe obciążenie i dłuższa rozpiętość między podporami, tym większe naprężenia oraz ugięcia. Zmniejszenie rozstawu może poprawić pracę konstrukcji, ale często wymaga także sprawdzenia przekroju, połączeń i sposobu podparcia.
Znaczenie ma również kąt nachylenia. Na stromych połaciach część śniegu może zsuwać się z dachu, ale większe stają się oddziaływania wiatru, w tym ssanie połaci. Na dachu o małym spadku śnieg zalega dłużej, więc obciążenie może być większe.
Sprawdź także: Jaki jest optymalny kąt nachylenia dachu dla dachówki?
Poniższa tabela pokazuje jedynie zakresy koncepcyjne. Nie zastępuje projektu konstrukcyjnego ani danych producenta pokrycia:
| Kąt nachylenia połaci | Orientacyjny rozstaw w osi | Znaczenie przy projektowaniu |
|---|---|---|
| Poniżej 20° | Około 70–80 cm | Większa możliwość zalegania śniegu i potrzeba szczelnego układu warstw |
| 20–40° | Około 80–100 cm | Zakres często spotykany w domach jednorodzinnych |
| Powyżej 40° | Około 90–110 cm | Mniejsze zaleganie śniegu, ale większe znaczenie obciążenia wiatrem |
| Powyżej 60° | Do około 120 cm | Możliwe tylko po sprawdzeniu konstrukcji i przy właściwym pokryciu |

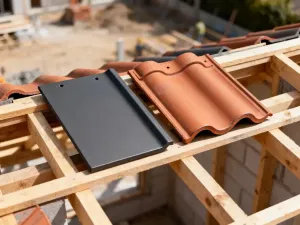

Ciężar pokrycia także zmienia wynik. Blachodachówka obciąża więźbę znacznie mniej niż dachówka ceramiczna, ale nie oznacza to automatycznie, że można zwiększyć rozstaw. Trzeba uwzględnić również łaty, kontrłaty, poszycie, izolację, warstwy wykończeniowe, śnieg i wiatr.
| Rodzaj pokrycia | Wpływ na rozstaw krokwi | Na co zwrócić uwagę |
|---|---|---|
| Blachodachówka | Zwykle pozwala na lekką konstrukcję | Trzeba sprawdzić wymagany rozstaw łat i mocowanie na wiatr |
| Blacha na rąbek | Może współpracować z większym rozstawem | Znaczenie ma sztywność krokwi i podłoża pod blachą |
| Dachówka ceramiczna lub cementowa | Często wymaga gęstszego rozstawu albo większego przekroju | Do ciężaru pokrycia dochodzi obciążenie śniegiem |
| Karpiówka | Może wymagać rozstawu bliższego dolnej granicy | Nie wolno dobierać konstrukcji wyłącznie na podstawie wyglądu dachu |
| Gont bitumiczny na sztywnym poszyciu | Rozstaw ogranicza sztywność desek lub płyt | Trzeba sprawdzić ugięcie poszycia między krokwiami |
W projekcie należy uwzględnić także strefę śniegową i wiatrową. Parametry obciążenia śniegiem określa się na podstawie PN-EN 1991-1-3, a projektowanie elementów drewnianych wiąże się między innymi z PN-EN 1995-1-1, czyli Eurokodem 5. Projekt zlokalizowany w innej części kraju nie powinien być bez obliczeń kopiowany na nową działkę.
Jaki przekrój powinny mieć krokwie?
Rozstaw i przekrój krokwi tworzą jeden układ. Przy większej odległości między belkami każda krokiew przejmuje większą część obciążenia. Z kolei dłuższa krokiew bez podpory jest bardziej podatna na ugięcie. Dlatego sama informacja, że belki mają być ustawione co 100 cm, nie wystarcza do oceny bezpieczeństwa.
W praktyce spotyka się między innymi przekroje 7 × 14 cm, 8 × 16 cm, 7 × 18 cm oraz 8 × 20 cm. Wysokość przekroju jest zwykle większa od szerokości, ponieważ krokiew pracuje przede wszystkim na zginanie. Drewno powinno mieć określoną klasę wytrzymałości, na przykład C24, oraz wilgotność i stan odpowiednie dla konstrukcji budowlanej.
Przykładowe wartości orientacyjne przedstawia tabela. Nie są one tabelą do samodzielnego wymiarowania, ponieważ wynik zależy od schematu statycznego, podpór, obciążeń i warunków lokalnych:
| Przekrój krokwi | Orientacyjna rozpiętość | Typowe zastosowanie |
|---|---|---|
| 7 × 14 cm | Do około 4 m | Małe dachy, garaże i przybudówki po sprawdzeniu obciążeń |
| 8 × 16 cm | Do około 5 m | Wybrane dachy domów jednorodzinnych |
| 7 × 18 cm | Do około 5,5 m | Większe rozpiętości przy korzystnych obciążeniach |
| 8 × 20 cm | Około 6–6,5 m | Dachy wymagające większej sztywności po obliczeniach |
Zbyt duży przekrój przy bardzo gęstym rozstawie może oznaczać niepotrzebne zużycie drewna i większy ciężar własny dachu. Zbyt mały przekrój lub zbyt duży rozstaw może natomiast prowadzić do nadmiernego ugięcia, pękania warstw wykończeniowych i problemów z pokryciem.
Polecamy: Dachówka cementowa czy ceramiczna – co wybrać na swój dach?
Rozstaw krokwi a wełna i okna dachowe
W poddaszu użytkowym warto już na etapie projektu dopasować rozstaw w świetle do szerokości izolacji. Materiały z wełny mineralnej często mają szerokość około 60 cm. Nie oznacza to jednak, że krokwie należy zawsze ustawiać dokładnie co 60 cm w osi. Należy uwzględnić szerokość krokwi oraz wymagany przez producenta naddatek montażowy.
Przy krokwiach o szerokości 8 cm i rozstawie około 66–67 cm w osi światło wynosi około 58–59 cm. Taki układ może ułatwić osadzenie wełny między belkami. Przy rozstawie 90–100 cm izolację układa się zwykle w inny sposób, na przykład w dwóch warstwach z dodatkowym rusztem. Konkretne rozwiązanie powinno wynikać z projektu ocieplenia, a nie tylko z szerokości rolki.
Okna dachowe często wymagają dopasowania rozstawu krokwi. Gdy otwór nie mieści się między belkami, wykonuje się wymiany, czyli poprzeczne elementy przejmujące obciążenia od przeciętych krokwi. Wymian nie jest błędem, ale powinien być zaprojektowany. Samodzielne wycięcie krokwi pod okno może osłabić więźbę.
Sprawdź także: Więźba dachowa – co to jest i jakie pełni funkcje?
Jakich błędów nie popełniać?
Najczęstsze problemy wynikają z traktowania zakresu 80–120 cm jako gotowej recepty. Przy ustalaniu rozstawu szczególnie ryzykowne są następujące działania:
- Zmiana projektu na budowie – przesunięcie krokwi lub zwiększenie rozstawu wymaga ponownych obliczeń konstruktora.
- Kopiowanie rozwiązania z innej lokalizacji – inna strefa śniegowa lub wiatrowa może zmienić wymagania dla całej więźby.
- Pomijanie ciężaru pokrycia – dachówka, warstwy poszycia i dodatkowe wyposażenie zwiększają obciążenie stałe.
- Brak zabezpieczenia drewna – materiał powinien być właściwie przygotowany, a dach zaprojektowany z zachowaniem wentylacji warstw.
- Wycinanie krokwi bez wymianów – dotyczy to przede wszystkim okien dachowych, kominów i innych przejść przez połać.
Każda zmiana rozstawu, przekroju lub rodzaju pokrycia powinna zostać zatwierdzona przez uprawnionego konstruktora. Nawet niewielka korekta wpływa na obciążenie przypadające na pojedynczą krokiew, jej ugięcie oraz pracę połączeń. Bez przeliczenia nie można potwierdzić, że konstrukcja zachowa nośność i stateczność.
Co sprawdzić przed zamówieniem więźby?
Przed zakupem drewna i rozpoczęciem montażu przejdź przez następujące kroki:
- Ustal lokalizację budynku i wynikające z niej obciążenia śniegiem oraz wiatrem.
- Potwierdź rodzaj, masę i wymagania montażowe planowanego pokrycia.
- Zleć konstruktorowi dobór rozstawu, przekroju, klasy drewna i podpór.
- Sprawdź rozstaw w świetle pod kątem izolacji, okien dachowych i ewentualnych wymianów.
- Zweryfikuj projekt z wykonawcą przed zamówieniem materiału i nie zmieniaj go samodzielnie na budowie.
W prostych dachach stosuje się więźbę krokwiową lub jętkową, a przy większych rozpiętościach także więźbę płatwiowo-kleszczową. W tej ostatniej krokwie opierają się na płatwiach, a główne wiązary mogą być rozstawione znacznie szerzej niż pojedyncze krokwie w typowej więźbie. To kolejny powód, dla którego nie należy porównywać samych odległości bez znajomości całego układu konstrukcyjnego.
Najczęściej przyjmowany zakres 80–120 cm w osi jest punktem wyjścia, nie gotowym wymiarem dla każdego dachu. Ostateczny rozstaw powinien wynikać z projektu, obciążeń, przekroju krokwi, klasy drewna, pokrycia i planowanego wykończenia poddasza. Zmianę zaakceptować może wyłącznie uprawniony konstruktor po wykonaniu odpowiednich obliczeń.
